HƯỚNG DẪN LẮP ĐẶT ĐÈN ÂM TRẦN
Th8
Để lắp đèn âm trần đúng kỹ thuật, cần xác định loại trần và khoảng trống phía trên, đối chiếu chính xác kích thước lỗ khoét của từng mẫu đèn, kiểm tra khung xương và dây điện ẩn, ngắt và xác nhận nguồn điện đã được cô lập, khoét lỗ, đấu nối theo hướng dẫn của nhà sản xuất, đặt driver ở vị trí thông thoáng rồi ép tai lò xo để cố định đèn. Phần đấu nối điện lưới 220–240 V chỉ nên do thợ điện đủ năng lực thực hiện.
Lưu ý an toàn trước khi bắt đầu
Bài viết này là hướng dẫn tổng quát. Thiết kế, đầu nối, cấp bảo vệ IP, khoảng cách cách nhiệt và yêu cầu tản nhiệt có thể khác nhau giữa các sản phẩm. Luôn ưu tiên tài liệu đi kèm đèn, driver và quy định điện áp dụng tại công trình.
- Không chỉ tắt công tắc đèn. Phải cô lập mạch tại thiết bị bảo vệ phù hợp và xác nhận không còn điện bằng thiết bị kiểm tra thích hợp.
- Không làm việc với dây dẫn đang mang điện; không dùng băng dính điện thay cho đầu nối hoặc hộp nối đạt yêu cầu.
- Không khoét trần khi chưa kiểm tra khung xương, đường ống, dây điện, vật liệu cách nhiệt và chiều sâu lắp đặt.
- Nếu không được đào tạo về điện, chỉ thực hiện phần đo đạc, chọn đèn và bố trí; giao việc đấu nối cho thợ điện đủ năng lực.
Đèn âm trần nào áp dụng được quy trình này?
Quy trình dưới đây phù hợp về mặt nguyên tắc với đèn downlight âm trần, spotlight âm trần cố định hoặc chỉnh hướng, đèn âm trần liền driver và đèn dùng driver rời. Điểm khác nhau chủ yếu nằm ở đường kính lỗ khoét, chiều sâu thân đèn, cách nối driver, khả năng dim và yêu cầu tản nhiệt.
Dụng cụ và vật tư cần chuẩn bị
- Bản vẽ bố trí đèn; thông số lỗ khoét và chiều sâu lắp đặt của đúng mã sản phẩm.
- Thước dây, bút chì, laser cân bằng hoặc dây bật mực; dưỡng đánh dấu hình tròn.
- Thiết bị dò khung/dây phù hợp; dụng cụ khoét trần đúng loại vật liệu; kính, khẩu trang và găng bảo hộ.
- Thiết bị kiểm tra điện phù hợp; đầu nối, hộp nối, dây dẫn và thiết bị bảo vệ đúng thiết kế.
- Thang chắc chắn, đủ chiều cao; tấm che bụi và máy hút bụi khi thi công.
Quy trình lắp đặt đèn âm trần từng bước
Bước 1: Kiểm tra trần và không gian phía trên
Xác định trần thạch cao, trần gỗ hay vật liệu khác; đo chiều dày tấm trần và khoảng trống hữu dụng. Kiểm tra khung xương, đường ống, dây dẫn, lớp cách nhiệt và các thiết bị âm trần khác. Vị trí đèn phải có đủ chiều sâu cho thân đèn, driver và bán kính uốn dây, đồng thời không cản trở tản nhiệt.

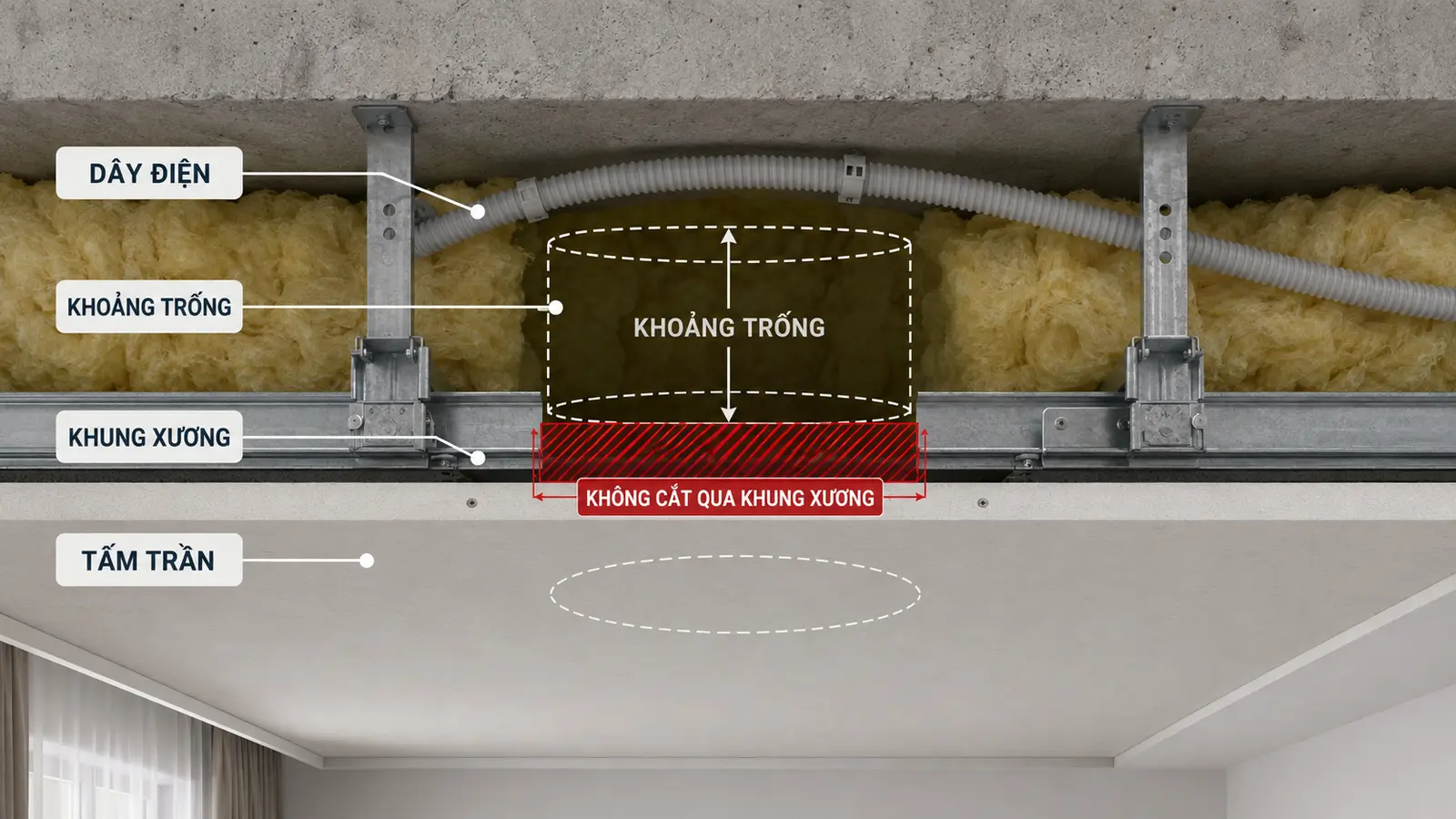

Kiểm tra kết cấu trần, khung xương, dây điện và khoảng trống trước khi khoét.
Bước 2: Đối chiếu đúng cấu tạo và thông số đèn
Không suy ra lỗ khoét từ đường kính mặt đèn. Hai sản phẩm có mặt ngoài giống nhau vẫn có thể dùng lỗ khoét khác nhau. Kiểm tra trên hộp, nhãn hoặc tài liệu kỹ thuật: lỗ khoét, chiều sâu, điện áp vào driver, công suất, dòng ra, khả năng dim, cấp IP và yêu cầu che phủ vật liệu cách nhiệt.

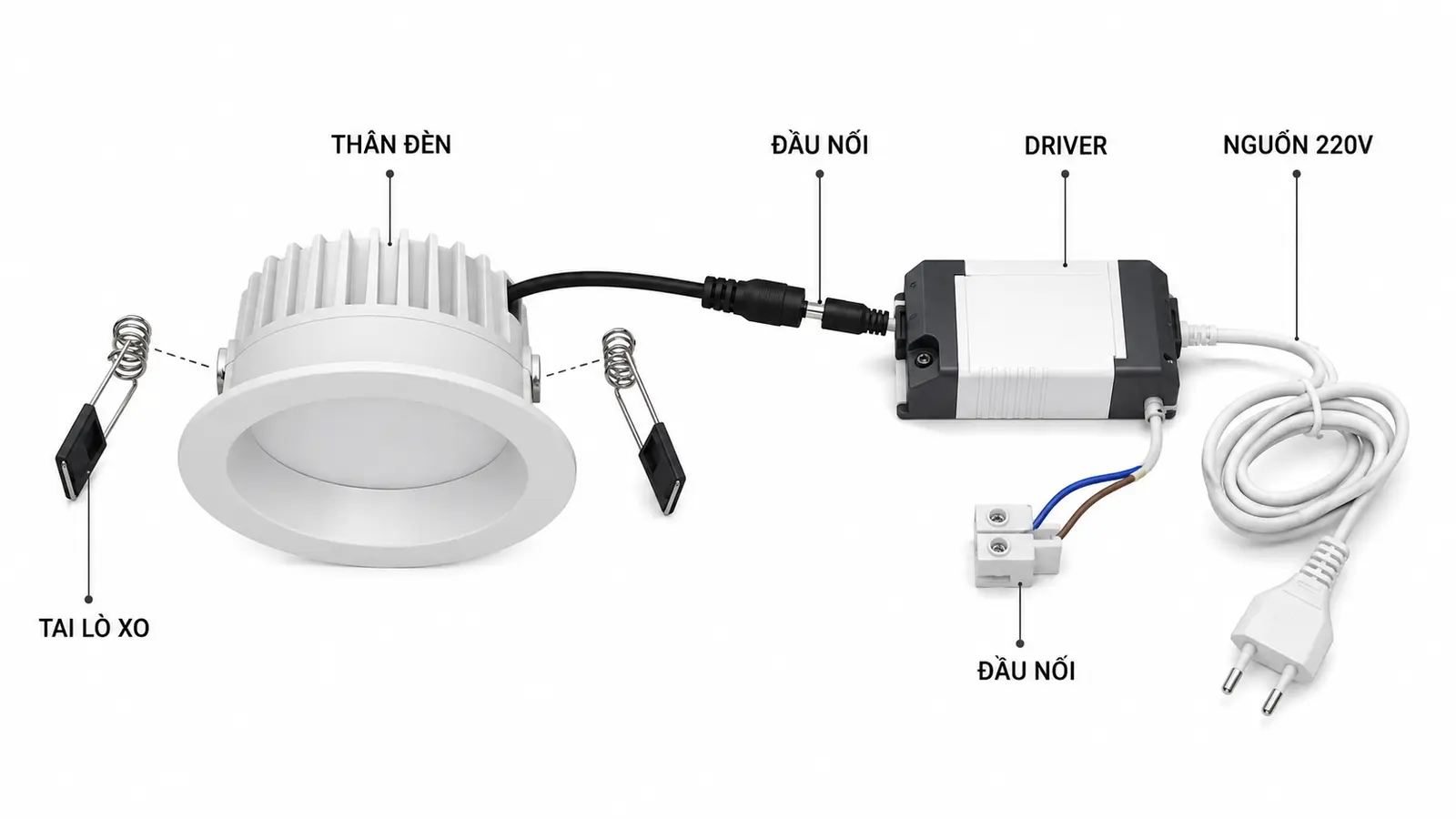

Các bộ phận điển hình của đèn âm trần sử dụng driver rời.
Bước 3: Lập bố cục và đánh dấu tâm đèn
Đánh dấu tâm từng đèn theo bản vẽ, kiểm tra sự thẳng hàng bằng laser và đo lại khoảng cách tới tường, rèm, tủ, điều hòa, đầu báo và quạt trần. Với spotlight, cần tính cả hướng xoay và vùng chiếu; không chỉ chia đèn thành lưới đều.

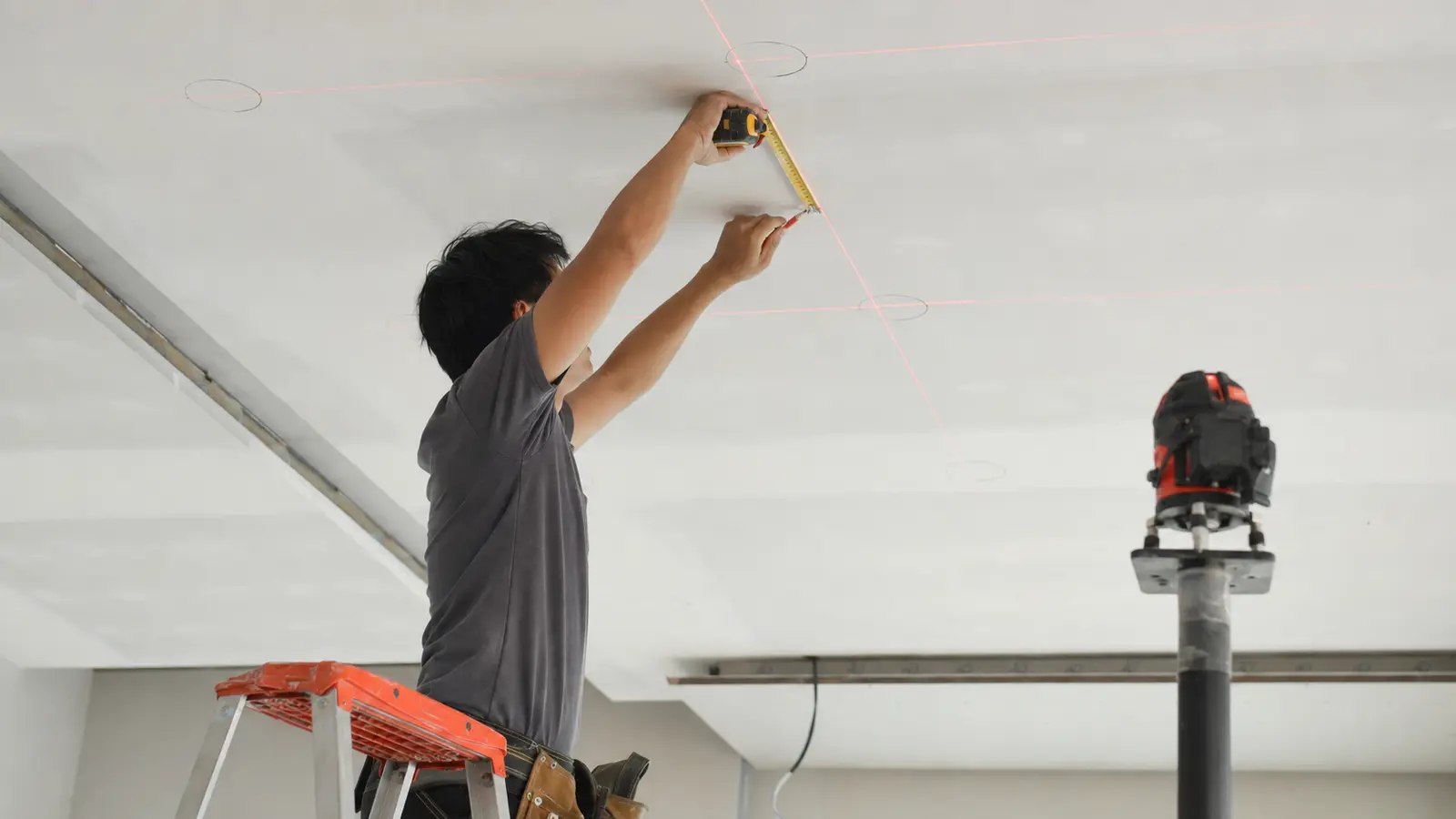

Dùng laser, thước và bút để đánh dấu vị trí đèn đồng đều.
Bước 4: Khoét lỗ đúng kích thước
Dùng dưỡng theo kích thước lỗ khoét của đúng mã đèn, dò lại vật cản rồi khoét từ từ bằng dụng cụ phù hợp. Đeo kính và khẩu trang. Giữ mép lỗ sạch, không nới rộng bằng cách bẻ tấm trần. Nếu chạm khung xương hoặc đường kỹ thuật, dừng lại và điều chỉnh bố trí trước khi tiếp tục.
Bốn thao tác: xác định lỗ khoét, đánh dấu, kiểm tra vật cản và khoét lỗ.
Bước 5: Chuẩn bị và đấu nối nguồn
Sau khi mạch đã được cô lập và xác nhận không còn điện, thợ điện đấu nguồn AC vào đầu vào của driver hoặc đèn theo sơ đồ và ký hiệu của nhà sản xuất. Mọi mối nối phải nằm trong đầu nối/hộp nối phù hợp, không để lộ đồng, không kéo căng dây và không đặt mối nối nơi dễ bị tai lò xo hoặc cạnh sắc làm hỏng.

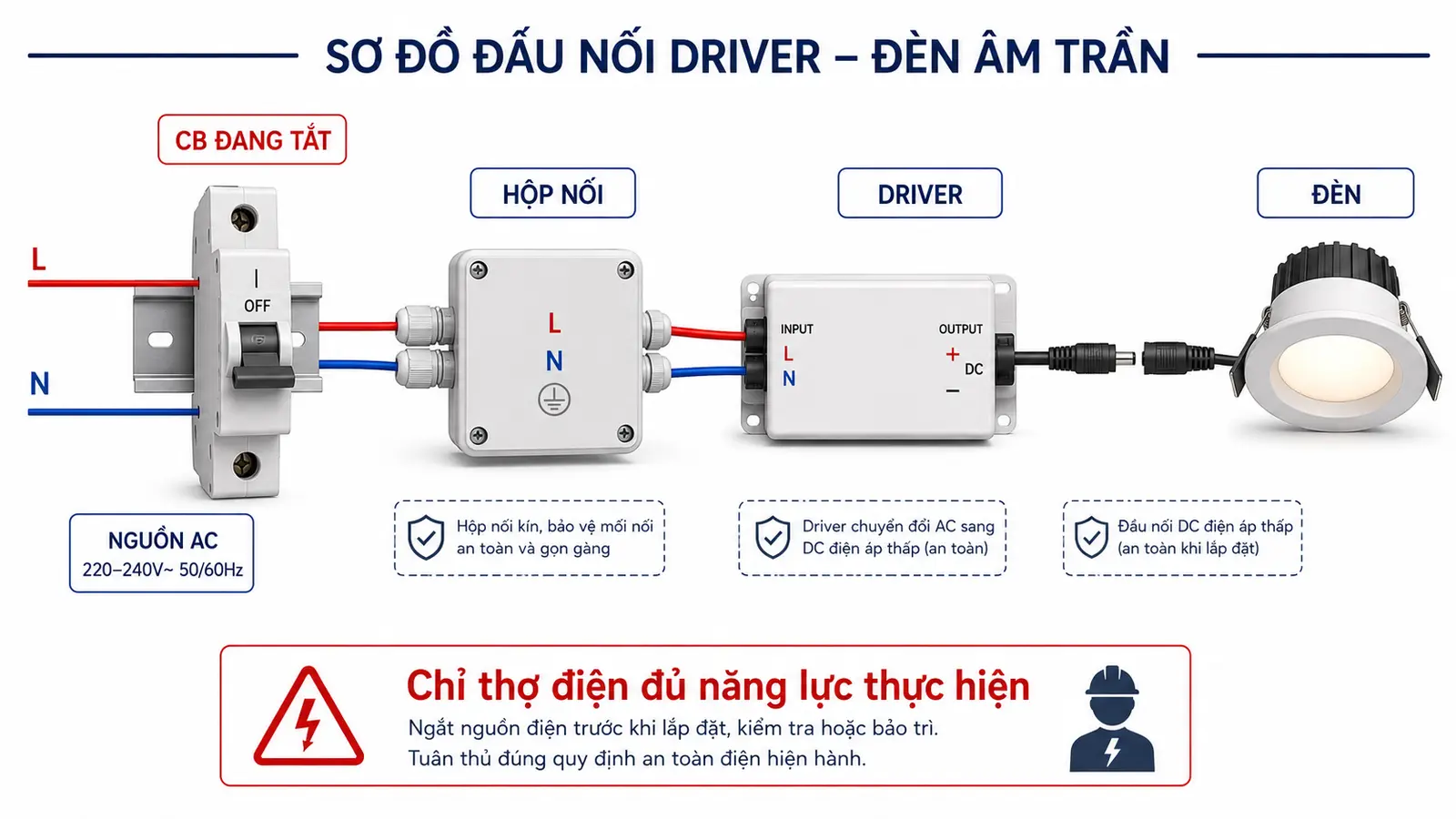

Sơ đồ khái niệm: nguồn đã cô lập → hộp nối → driver → đầu nối DC → đèn.
Bước 6: Đặt driver và lắp thân đèn
Kết nối đầu ra driver với đèn theo đúng đầu nối. Đưa driver lên khoảng trống trần ở vị trí thông thoáng, có thể tiếp cận khi bảo trì và không bị vật liệu cách nhiệt che phủ nếu sản phẩm không cho phép. Bóp đồng thời hai tai lò xo, đưa đèn vào lỗ rồi thả từ từ để mặt viền áp sát trần. Không để tai lò xo kẹp dây.
Đặt driver, bóp tai lò xo và đưa đèn vào lỗ khoét.
Bước 7: Kiểm tra trước khi cấp điện
- Mặt đèn áp sát và không làm nứt, võng trần.
- Dây không bị kẹp; driver không nằm dưới tai lò xo hoặc bị phủ kín.
- Đầu nối và hộp nối đã đóng kín; không có phần dẫn điện hở.
- Đúng loại driver, điện áp, dòng ra, công suất và bộ dim tương thích.
- Dọn sạch dụng cụ và đảm bảo không còn người làm việc trên mạch trước khi khôi phục điện.
Bước 8: Chạy thử và nghiệm thu
Cấp điện, kiểm tra khả năng bật/tắt, dim nếu có, màu ánh sáng, tiếng ồn, độ nhấp nháy bất thường và sự đồng đều giữa các đèn. Với spotlight, chỉnh hướng sau khi đèn ổn định và tránh nhìn trực tiếp vào nguồn sáng. Theo dõi nhiệt độ vận hành theo tài liệu sản phẩm; nếu có mùi, tiếng kêu, nhấp nháy hoặc thiết bị bảo vệ tác động, ngắt mạch và kiểm tra.
Lỗi thường gặp và cách xử lý

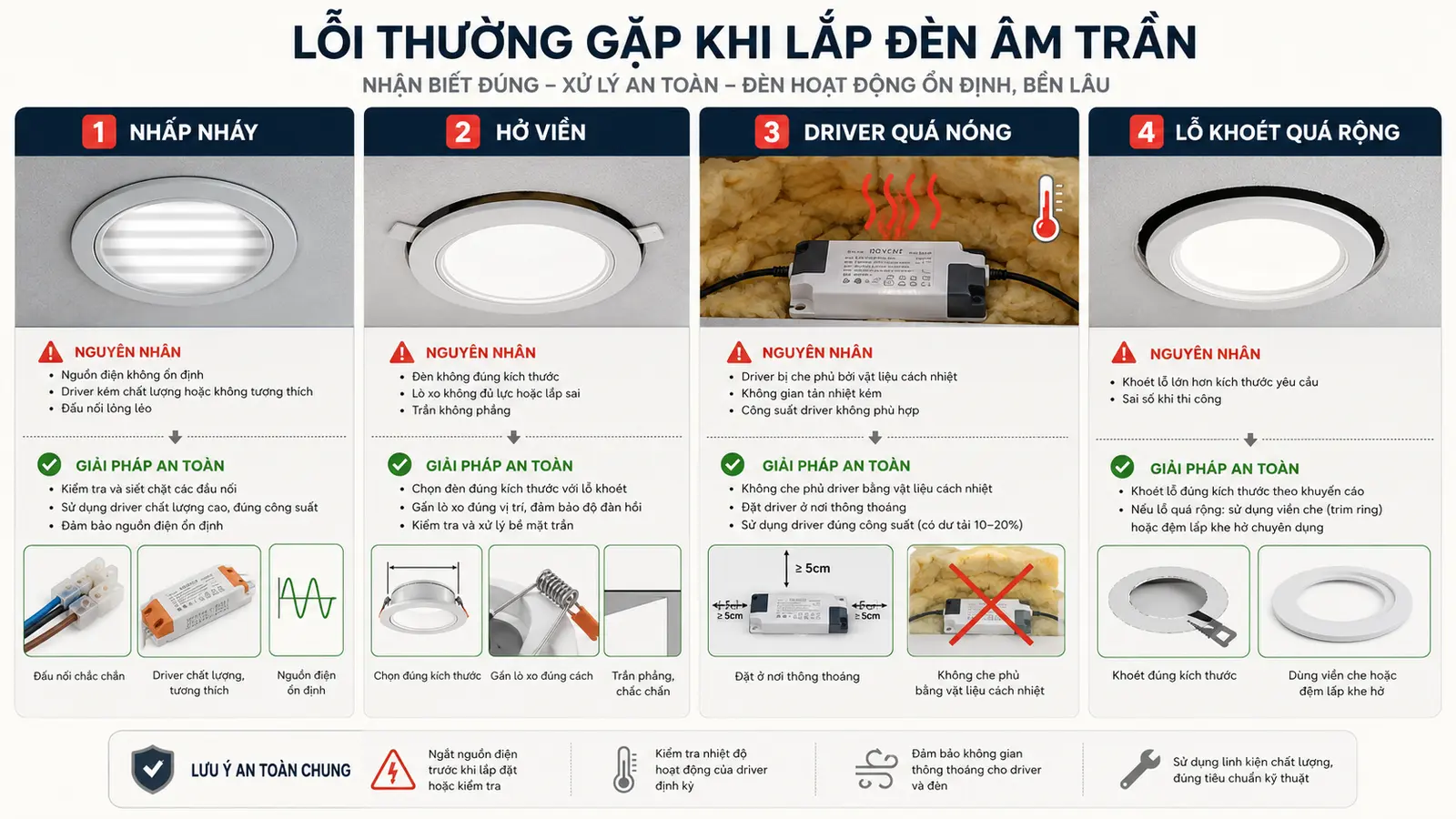

Bốn lỗi phổ biến: nhấp nháy, hở viền, driver quá nóng và lỗ khoét quá rộng.
| Hiện tượng | Hướng kiểm tra an toàn |
| Đèn không sáng | Kiểm tra nguồn, đầu nối, driver và sự tương thích. Không thử nối tắt driver. |
| Đèn nhấp nháy | Có thể do đầu nối lỏng, driver/bộ dim không tương thích hoặc nguồn không ổn định. Ngắt mạch để kiểm tra. |
| Mặt đèn không sát trần | Kiểm tra lỗ khoét, tấm trần, vị trí tai lò xo và dây bị kẹp. |
| Driver quá nóng | Không che phủ driver trái hướng dẫn; bảo đảm khoảng thoáng và đúng tải. |
| Lỗ khoét quá rộng | Không chèn vật liệu tạm bợ. Dùng vòng che/giải pháp sửa trần phù hợp hoặc đổi mẫu đèn đúng kích thước. |
Khoảng cách bố trí đèn có công thức cố định không?
Không. Khoảng cách phụ thuộc quang thông, góc chiếu, độ cao trần, hệ số phản xạ bề mặt, mức lux mục tiêu và mục đích của từng vùng. Vì vậy không nên áp dụng một quy tắc “mỗi mét một đèn” cho mọi không gian. Hãy lập mô phỏng hoặc thử mẫu khi cần độ chính xác cao, đặc biệt với spotlight, showroom và khu vực làm việc.
Câu hỏi thường gặp
Lỗ khoét đèn âm trần bao nhiêu là phổ biến?
Nhiều mẫu dùng Ø75, Ø90 hoặc Ø110 mm, nhưng đây không phải chuẩn chung. Luôn đọc đúng thông số của mã đèn trước khi khoét.
Có thể thay đèn mới vào lỗ khoét cũ không?
Có nếu lỗ khoét, chiều sâu, tai lò xo, driver và điều kiện tản nhiệt đều phù hợp. Không chỉ so đường kính mặt đèn.
Driver có được đặt trên bông cách nhiệt không?
Chỉ khi nhà sản xuất xác nhận sản phẩm phù hợp. Nếu không, phải giữ driver thông thoáng và không che phủ.
Có cần nối đất cho đèn âm trần không?
Phụ thuộc cấp bảo vệ và cấu tạo sản phẩm. Thợ điện phải làm theo ký hiệu, tài liệu của nhà sản xuất và quy định áp dụng.
Tại sao đèn tắt rồi vẫn sáng mờ?
Có thể liên quan dòng rò qua công tắc có đèn báo, bộ dim, cảm ứng hoặc cách đi dây. Cần thợ điện kiểm tra; không tự xử lý khi chưa cô lập nguồn.
Có nên tự lắp đèn âm trần 220 V?
Nếu không được đào tạo và không có thiết bị kiểm tra phù hợp, không nên tự đấu nối. Bạn có thể chuẩn bị vị trí và thông số, còn đấu điện nên giao cho thợ đủ năng lực. tham khảo thêm sản phẩm và các hướng dẫn theo các bài dưới đây:
- Đèn âm trần
- Sản phẩm spotlight/downlight
- Bài Beam Angle, Lux, Lumen và Nhiệt độ màu
- Bài hướng dẫn vệ sinh/bảo trì (khi xuất bản)
Đề xuất
Bạn chưa chắc kích thước lỗ khoét, góc chiếu hoặc loại driver phù hợp? Hãy gửi MIULED ảnh trần, chiều cao trần, diện tích, vị trí cần chiếu và mã đèn đang quan tâm để được tư vấn trước khi thi công. Việc đấu nối và nghiệm thu điện tại công trình cần do người có chuyên môn thực hiện.
