Dây nối tiếp ray nam châm

Dây nối tiếp ray nam châm là gì?

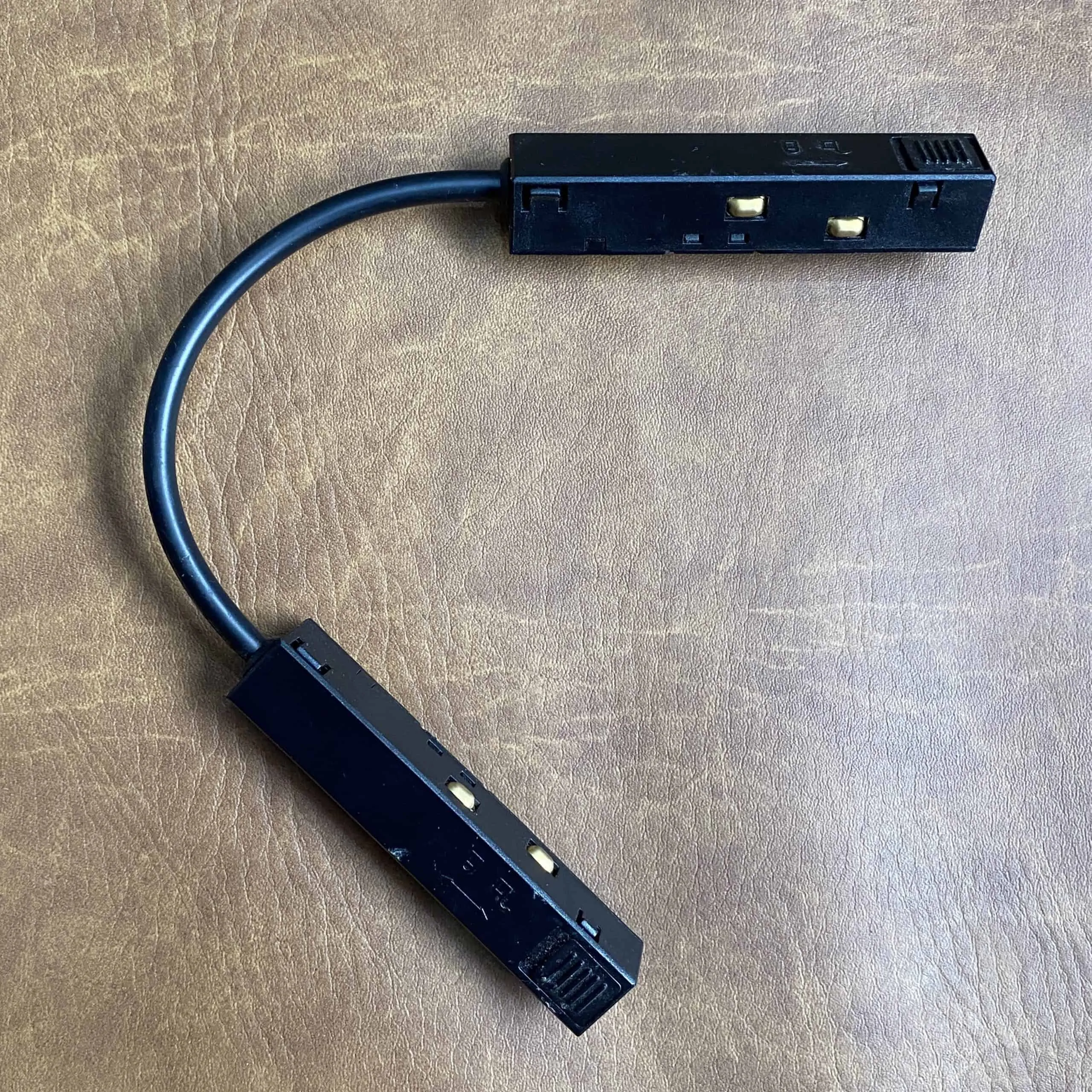

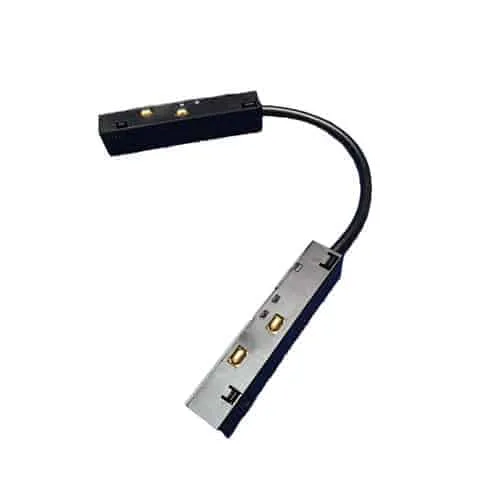

Dây nối tiếp ray nam châm là phụ kiện liên kết điện giữa hai đoạn thanh ray tương thích. Sản phẩm gồm hai đầu tiếp điểm gắn vào ray, được nối với nhau bằng đoạn dây mềm. Cấu trúc này hỗ trợ chuyển tiếp điện khi hai đoạn ray không nằm trên cùng một đường thẳng hoặc vị trí lắp không phù hợp với đầu nối cứng.

Phụ kiện không có chức năng chuyển đổi điện áp và không thay thế bộ nguồn. Khả năng sử dụng phụ thuộc vào đúng chuẩn ray, vị trí tiếp điểm, điện áp hệ và giới hạn tải của phụ kiện.

Câu trả lời nhanh

Phân biệt ba loại phụ kiện dễ nhầm

Khi nào nên dùng dây nối tiếp ray?

• Hai đoạn ray bố trí vuông góc hoặc đổi hướng.
• Cần truyền điện qua khoảng chuyển tiếp có không gian cho dây mềm.
• Đầu nối thẳng cứng không phù hợp với hình học lắp đặt.
• Hệ ray đã được xác nhận cùng chuẩn và cùng cấu hình điện.

Thông số kỹ thuật

Cách chọn đúng phụ kiện

1. Xác định mã, kích thước và mặt cắt thanh ray.
2. Đối chiếu hình dạng đầu nối và vị trí tiếp điểm.
3. Kiểm tra điện áp danh định của toàn hệ.
4. Xác định hai đoạn ray cần nối thẳng, chuyển góc hay cấp nguồn.
5. Kiểm tra khoảng trống để dây mềm không bị gập, kẹp hoặc kéo căng.
6. Gửi sơ đồ bố trí và ảnh ray cho MIULED trước khi chốt đơn.

Nguyên tắc lắp đặt

Ngắt hoàn toàn nguồn điện trước khi lắp. Gắn đúng chiều từng đầu nối vào hai đoạn ray đã được xác nhận tương thích; bố trí dây cong tự nhiên, không bẻ gập sát đầu cáp và không để dây bị mép nhôm hoặc kết cấu trần chèn ép. Sau khi cố định ray, kiểm tra tiếp điểm rồi mới cấp nguồn chạy thử.

• Không thao tác khi hệ thống đang có điện.
• Không dùng dây để chịu lực hoặc giữ cơ khí hai đoạn ray.
• Không nối hai hệ ray khác điện áp hoặc khác chuẩn tiếp điểm.
• Không đặt dây ở vị trí có cạnh sắc, nhiệt cao hoặc ẩm nếu chưa có xác nhận phù hợp.

Ứng dụng thực tế

Phụ kiện phù hợp cho các bố trí ray nam châm cần đổi hướng trong phòng khách, showroom, cửa hàng, văn phòng, nhà hàng hoặc khu trưng bày, với điều kiện toàn bộ các đoạn ray thuộc cùng hệ tương thích. Số lượng dây nối tiếp phụ thuộc số điểm chuyển hướng và cách chia mạch.

Khi nào sản phẩm không phù hợp?

• Cần cấp nguồn từ bộ nguồn vào ray — nên dùng dây nối nguồn.
• Hai ray thẳng hàng và cần liên kết cơ khí gọn — có thể cần đầu nối thẳng.
• Hai đoạn ray khác chuẩn, khác điện áp hoặc khác vị trí tiếp điểm.
• Dây phải chịu kéo, kẹp chặt hoặc uốn gập quá mức.
• Môi trường ngoài trời/ẩm nhưng chưa xác nhận cấp bảo vệ.

Phạm vi bộ sản phẩm

Giá niêm yết áp dụng cho [MIULED xác nhận: 01 dây nối tiếp gồm hai đầu kết nối]. Thanh ray, bộ nguồn, đèn, đầu nối cơ khí và các phụ kiện khác không mặc định đi kèm nếu trang không ghi rõ.

Câu hỏi thường gặp

Dây nối tiếp ray có phải dây cấp nguồn không?

Không. Dây nối tiếp truyền điện giữa hai đoạn ray; dây nối nguồn đưa điện từ bộ nguồn vào ray.

Có thể dùng để nối góc 90 độ không?

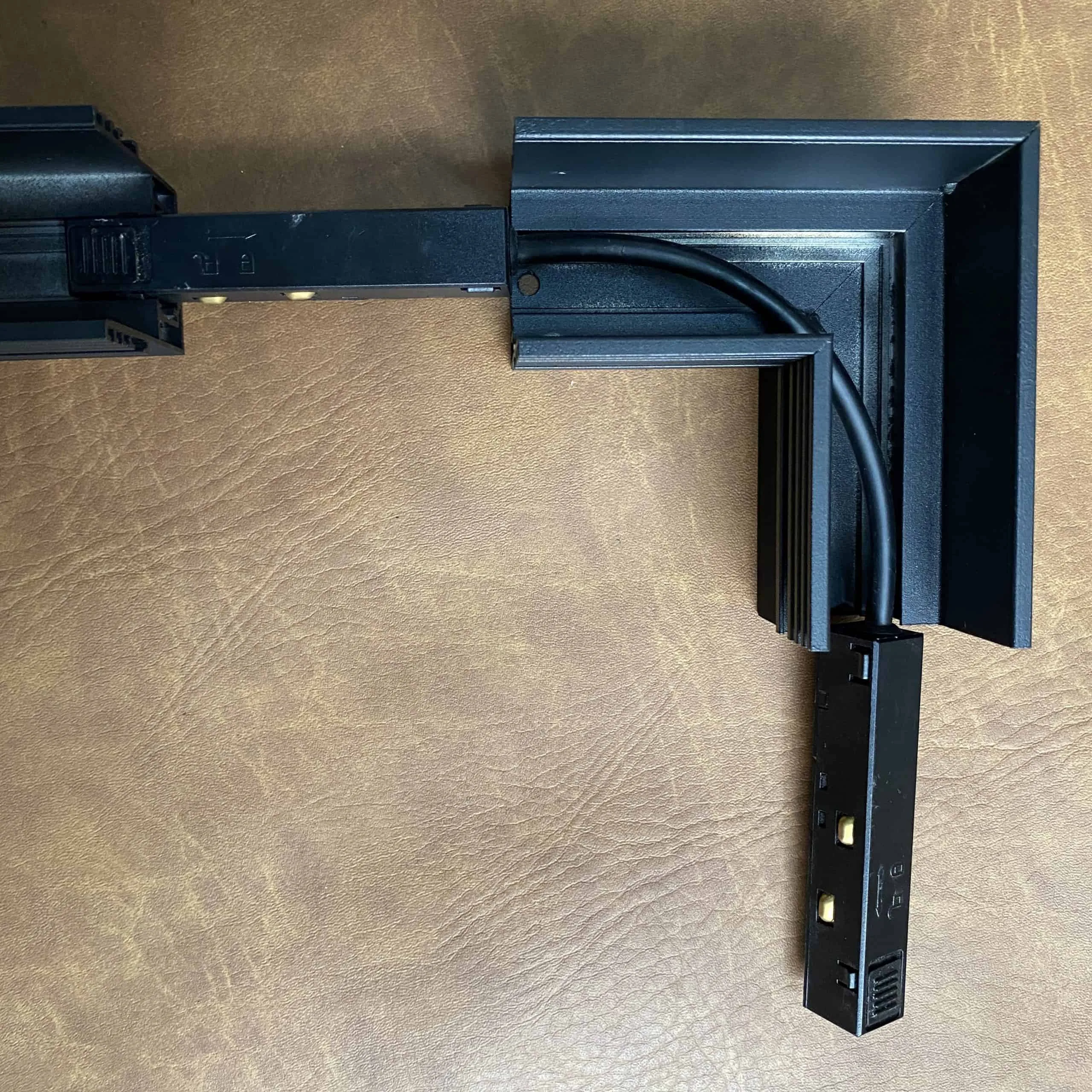

Ảnh thực tế cho thấy ứng dụng chuyển góc, nhưng cần kiểm tra không gian lắp và đúng hệ ray trước khi xác nhận.

Sản phẩm có dùng cho mọi ray nam châm không?

Không nên mặc định. Cần đối chiếu kích thước, đầu nối, tiếp điểm và điện áp hệ.

Dây có giữ cố định hai thanh ray không?

Không. Ray phải được liên kết và cố định bằng phụ kiện cơ khí phù hợp; dây nối tiếp chủ yếu đảm nhiệm liên kết điện.

Một góc cần bao nhiêu dây nối tiếp?

Thông thường phụ thuộc sơ đồ điện và kiểu ray. Hãy gửi bản vẽ để MIULED kiểm tra theo từng điểm chuyển hướng.

Có thể nối trực tiếp vào điện 220V không?

Không thực hiện khi chưa có sơ đồ kỹ thuật. Phụ kiện không phải bộ nguồn chuyển đổi điện áp.

Làm sao kiểm tra tương thích?

Gửi ảnh mặt cắt ray, đầu nối hiện tại, nhãn nguồn và kích thước đoạn ray.

Giá 25.000 đồng gồm những gì?

Phạm vi chính xác cần ghi rõ trên trang; không mặc định gồm thanh ray, nguồn hoặc phụ kiện cơ khí.

Tư vấn chọn phụ kiện ray nam châm

Vui lòng gửi ảnh mặt cắt thanh ray, nhãn bộ nguồn và sơ đồ hai đoạn ray cần liên kết. MIULED sẽ giúp phân biệt dây nối tiếp, dây nối nguồn và đầu nối thẳng để chọn đúng phụ kiện trước khi thi công.
