Nguồn DC Cho Đèn LED 12V, 24V, 48V

Các sản phẩm đang hiển thị trong danh mục Nguồn DC MIULED

Tại thời điểm biên soạn, trang danh mục công khai đang hiển thị bảy sản phẩm. Bảng dưới đây dùng thông tin đang có trên website và đồng thời đánh dấu các trường cần MIULED xác minh. Không nên lấy tên sản phẩm làm căn cứ duy nhất để đấu điện.

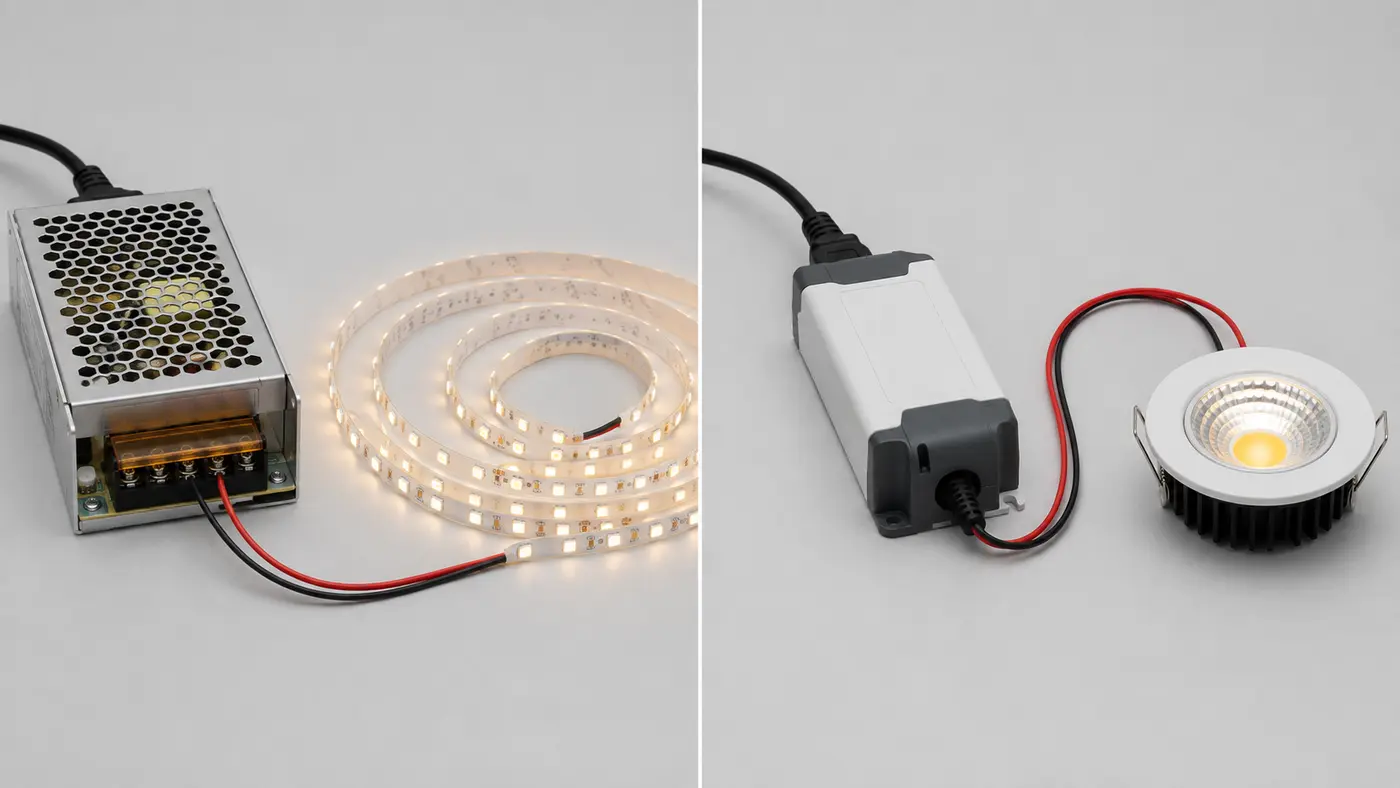

Phân biệt nguồn điện áp không đổi và driver dòng không đổi

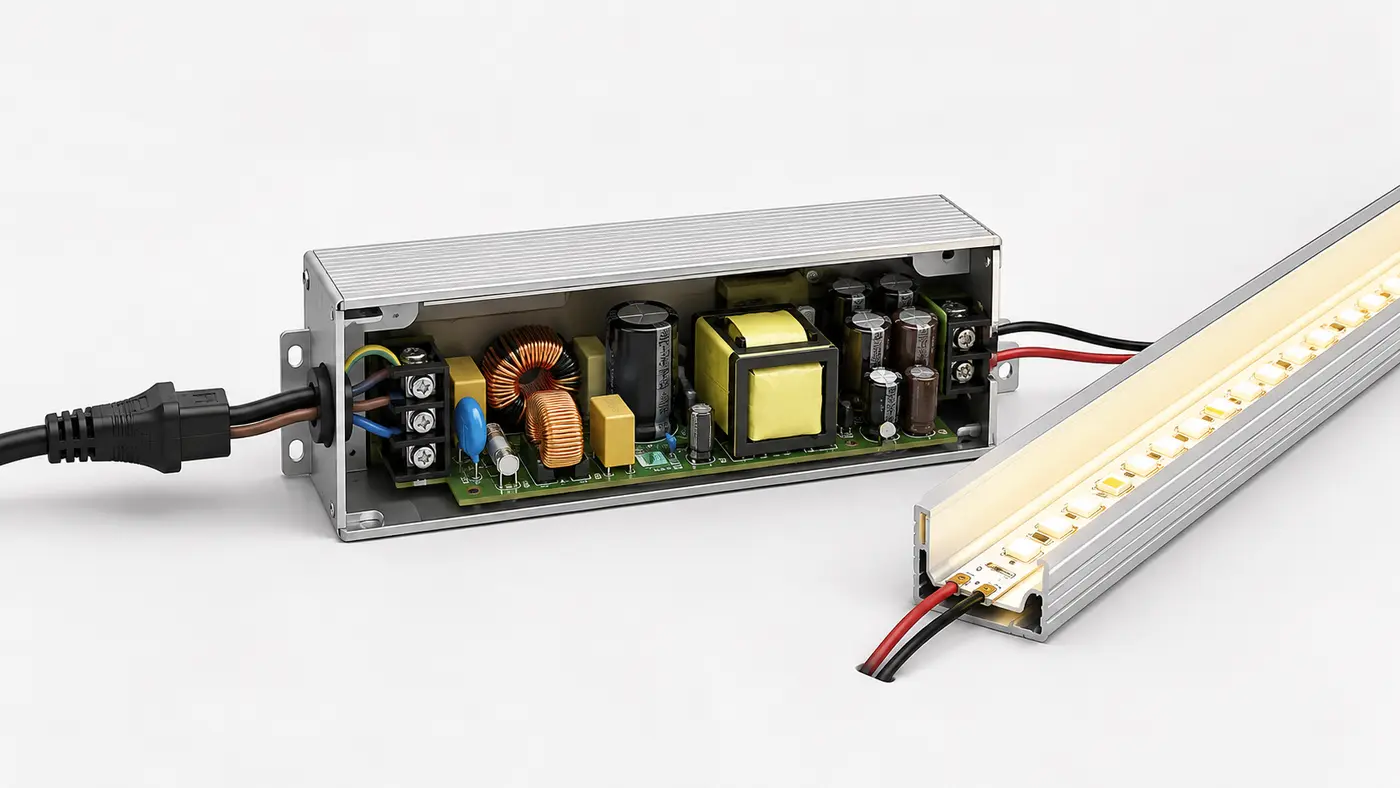

Nguồn điện áp không đổi – Constant Voltage (CV) duy trì điện áp đầu ra ở giá trị định mức, phổ biến như 12V DC, 24V DC hoặc 48V DC. LED dây và nhiều hệ chiếu sáng tuyến tính đã tích hợp điện trở hoặc mạch hạn dòng thường được thiết kế để nhận một điện áp DC xác định. Khi đó, nguồn phải có cùng điện áp với tải và đủ dòng/công suất.Driver dòng không đổi – Constant Current (CC) điều khiển dòng đi qua mô-đun LED, chẳng hạn một mức mA xác định trong một dải điện áp làm việc. Loại này thường gặp ở đèn âm trần, spotlight và mô-đun COB. Việc chỉ nhìn công suất watt là chưa đủ; cần đồng thời khớp dòng ra và dải điện áp của driver với LED.Driver EUCHIPS EUP12D-1HMC đang có trên website thuộc nhóm dòng không đổi và hỗ trợ DALI/Touch DIM theo thông tin chính hãng. Vì vậy không được sử dụng nó như nguồn 12V DC cho LED dây. Ngược lại, một nguồn áp 12V cũng không thể thay cho driver dòng không đổi của đèn âm trần nếu mô-đun LED không được thiết kế cho 12V.

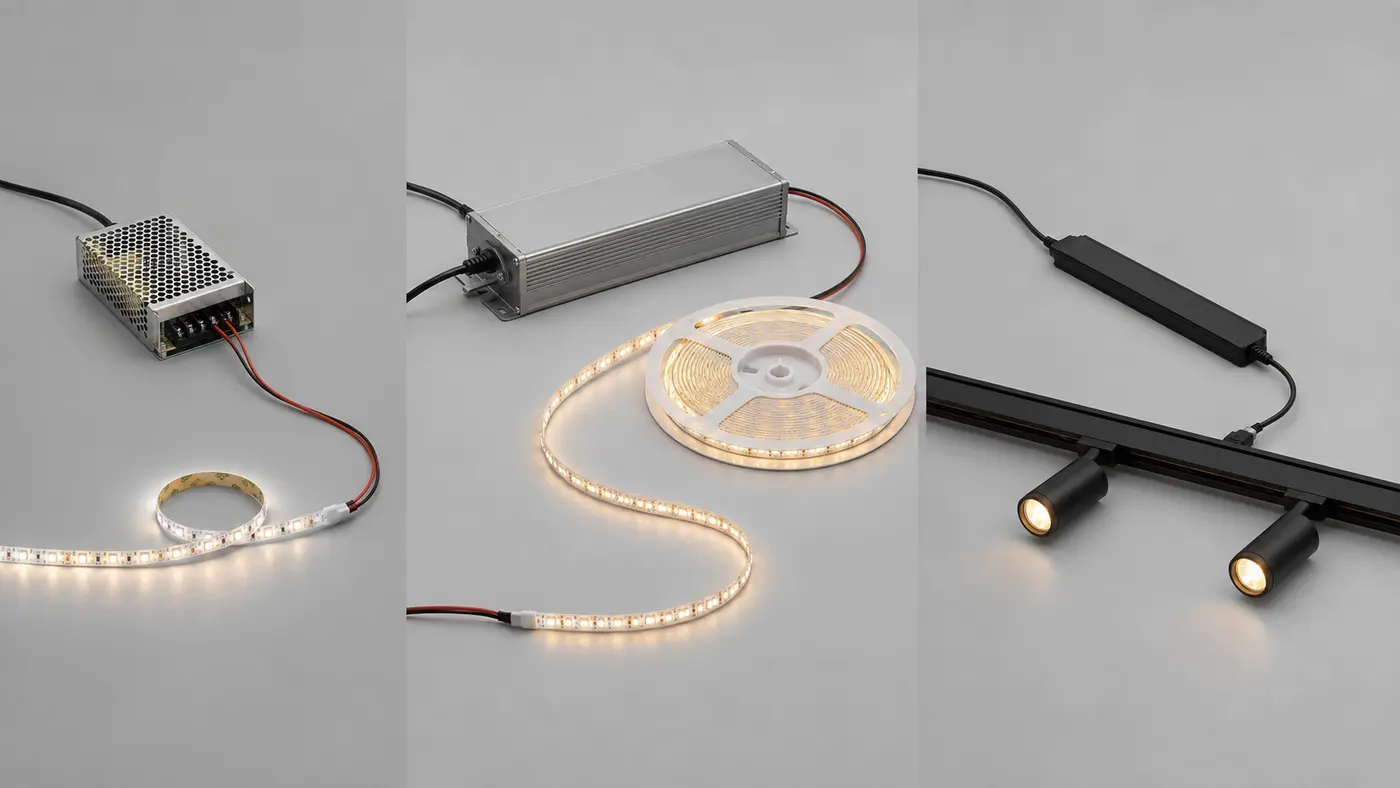

Chọn nguồn 12V, 24V hay 48V

Điện áp đầu ra phải trùng với điện áp định mức của thiết bị. Nguồn 24V không phải phiên bản “mạnh hơn” để thay trực tiếp cho LED dây 12V; cấp sai điện áp có thể làm tải hỏng ngay hoặc hoạt động bất thường. Tương tự, nguồn 48V của ray nam châm chỉ phù hợp với hệ ray và mô-đun được thiết kế cho đúng điện áp cùng cấu trúc đấu nối.

• 12V DC: thường gặp ở LED dây, tủ kệ, hộp đèn và thiết bị cảm biến quy mô nhỏ. Dòng điện tăng nhanh khi công suất lớn, vì vậy cần chú ý tiết diện dây và sụt áp.
• 24V DC: phổ biến ở LED dây kiến trúc và tuyến dài hơn. Với cùng công suất, dòng điện bằng một nửa hệ 12V, nhưng chiều dài tối đa vẫn phụ thuộc đúng mã LED và cách cấp nguồn.
• 48V DC: có thể dùng trong một số hệ ray nam châm điện áp thấp hoặc thiết bị chuyên dụng. Không đấu nguồn vào ray nếu chưa xác nhận điện áp, cực tính, tổng tải và sơ đồ của hệ.

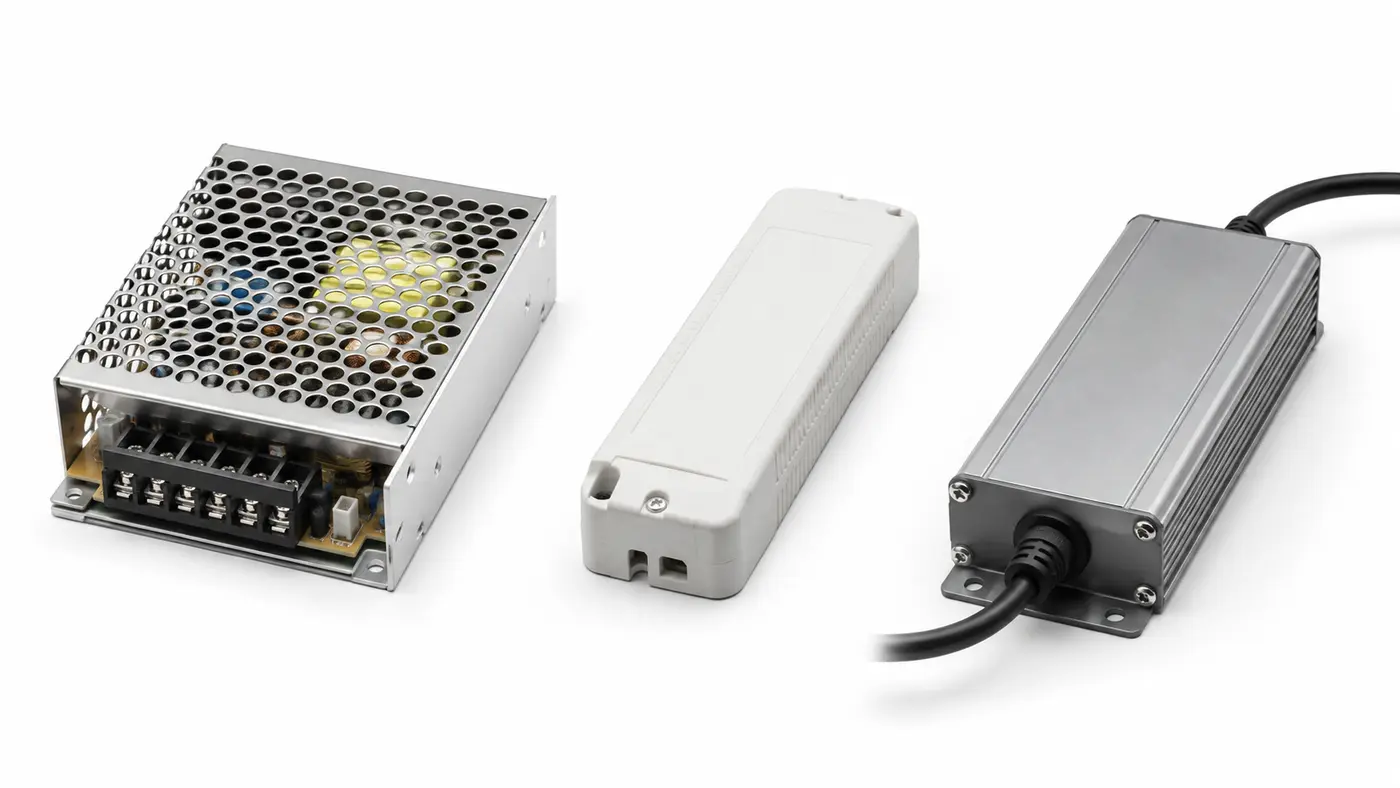

Phân loại theo kiểu vỏ và môi trường lắp đặt

Nguồn tổ ong hoặc nguồn vỏ kim loại thông gió

Vỏ kim loại đục lỗ giúp không khí lưu thông và thường có cọc đấu dây, phù hợp lắp trong tủ kỹ thuật hoặc khoang được bảo vệ. Loại này không nên để người dùng chạm vào đầu cực, không đặt nơi nước bắn, bụi dẫn điện hoặc vật liệu dễ cháy, và không được che kín lỗ thông gió. Khoang lắp cần có thiết bị bảo vệ và tiếp địa theo thiết kế điện.

Nguồn kín trong nhà

Driver vỏ nhựa hoặc vỏ kim loại kín thường gọn hơn, phù hợp trong thân đèn hoặc hộp kỹ thuật nếu datasheet cho phép. “Kín” về hình thức không đồng nghĩa có cấp bảo vệ chống nước. Cần đọc mã IP, nhiệt độ môi trường, nhiệt độ điểm đo Tc và khoảng trống lắp đặt.

Nguồn đổ keo hoặc vỏ nhôm có cấp IP

Nguồn dùng ngoài trời hoặc nơi ẩm cần model có cấp bảo vệ phù hợp. Mã IP đánh giá khả năng bảo vệ của vỏ trước vật rắn và nước trong điều kiện thử nghiệm; nó không biến toàn bộ công trình thành chống nước. Đầu cáp, hộp nối, mối nối, dây dẫn và vị trí lắp vẫn phải được xử lý đồng bộ. Không mặc định IP67 đồng nghĩa được ngâm lâu dài nếu nhà sản xuất không cho phép.

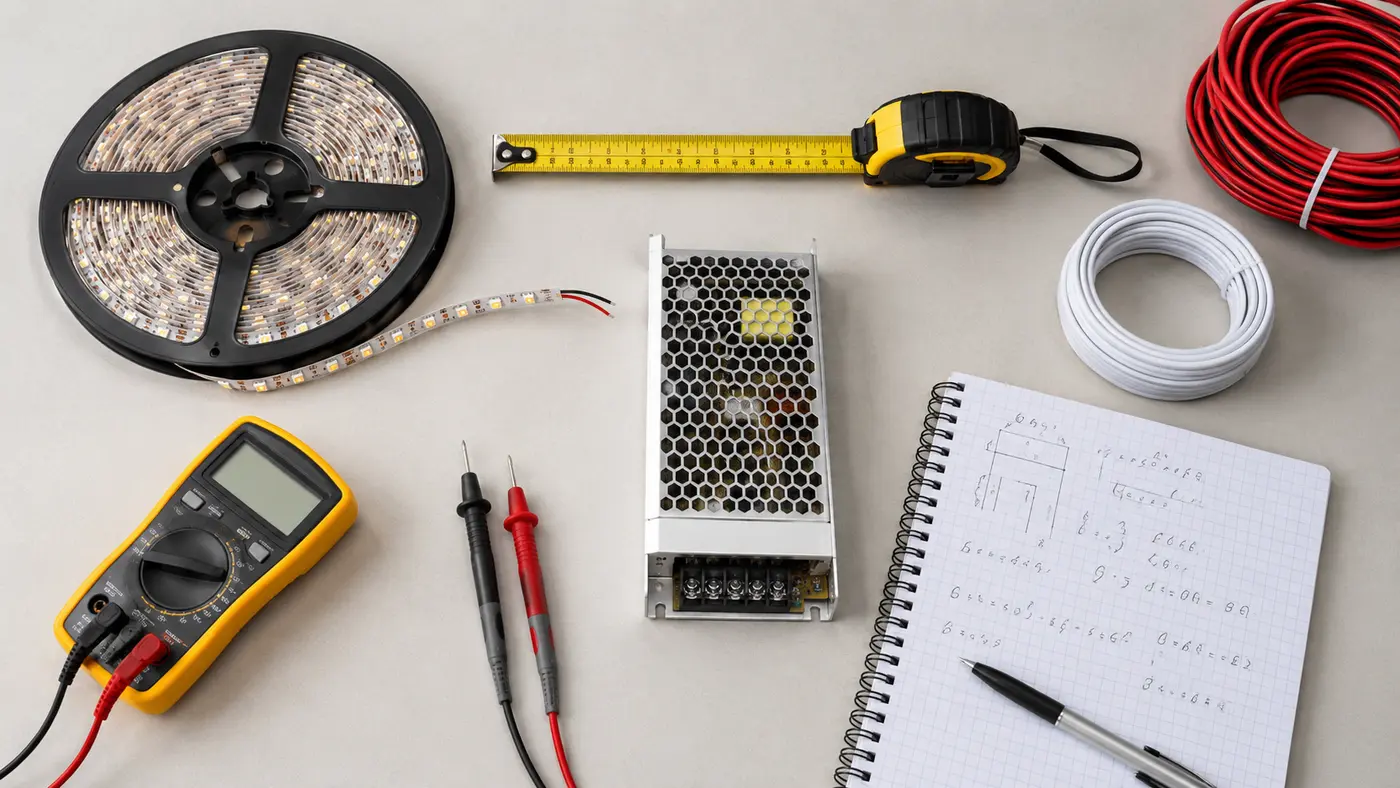

Cách tính công suất nguồn LED

Với tải điện áp không đổi, tổng công suất tải được tính bằng tổng công suất của tất cả LED và thiết bị dùng chung nguồn. Với LED dây: P tải = chiều dài × W/m. Có thể lấy mức dự phòng thiết kế khoảng 20% làm điểm khởi đầu: P nguồn tham khảo ≥ P tải × 1,2. Tuy nhiên, datasheet của nguồn, giới hạn tải tối thiểu/tối đa, nhiệt độ và cách lắp có quyền ưu tiên. Các con số trên chỉ minh họa cách tính và không thay thế giới hạn chạy liên tục của LED dây. Với tải lớn, không nên đấu toàn bộ vào một cặp dây nhỏ. Dòng đầu ra có thể ước tính theo I = P/V: tải 120W ở 12V tương đương khoảng 10A, trong khi ở 24V tương đương khoảng 5A. Vì vậy tiết diện dây, chiều dài, cọc đấu và thiết bị bảo vệ phải được tính theo dòng thực tế.

Hiệu suất, hệ số công suất, ripple và cơ chế bảo vệ

Khi danh mục được mở rộng, trang sản phẩm nên công bố thêm hiệu suất, hệ số công suất PF, ripple/noise, dòng khởi động và các cơ chế bảo vệ. Hiệu suất cao giúp giảm phần năng lượng biến thành nhiệt. PF liên quan cách nguồn lấy công suất từ lưới điện, đặc biệt đáng quan tâm ở công trình dùng nhiều bộ nguồn. Ripple và chất lượng đầu ra có thể ảnh hưởng đến nhấp nháy hoặc nhiễu, nhưng cần đánh giá theo phương pháp đo và datasheet chứ không chỉ qua cảm nhận bằng mắt.Các bảo vệ thường gặp gồm ngắn mạch, quá tải, quá áp và quá nhiệt. Không nên ghi chung “đầy đủ bảo vệ” nếu chưa có tài liệu đúng model. Cũng cần phân biệt cơ chế tự hồi phục, giới hạn dòng hay yêu cầu ngắt nguồn để reset.

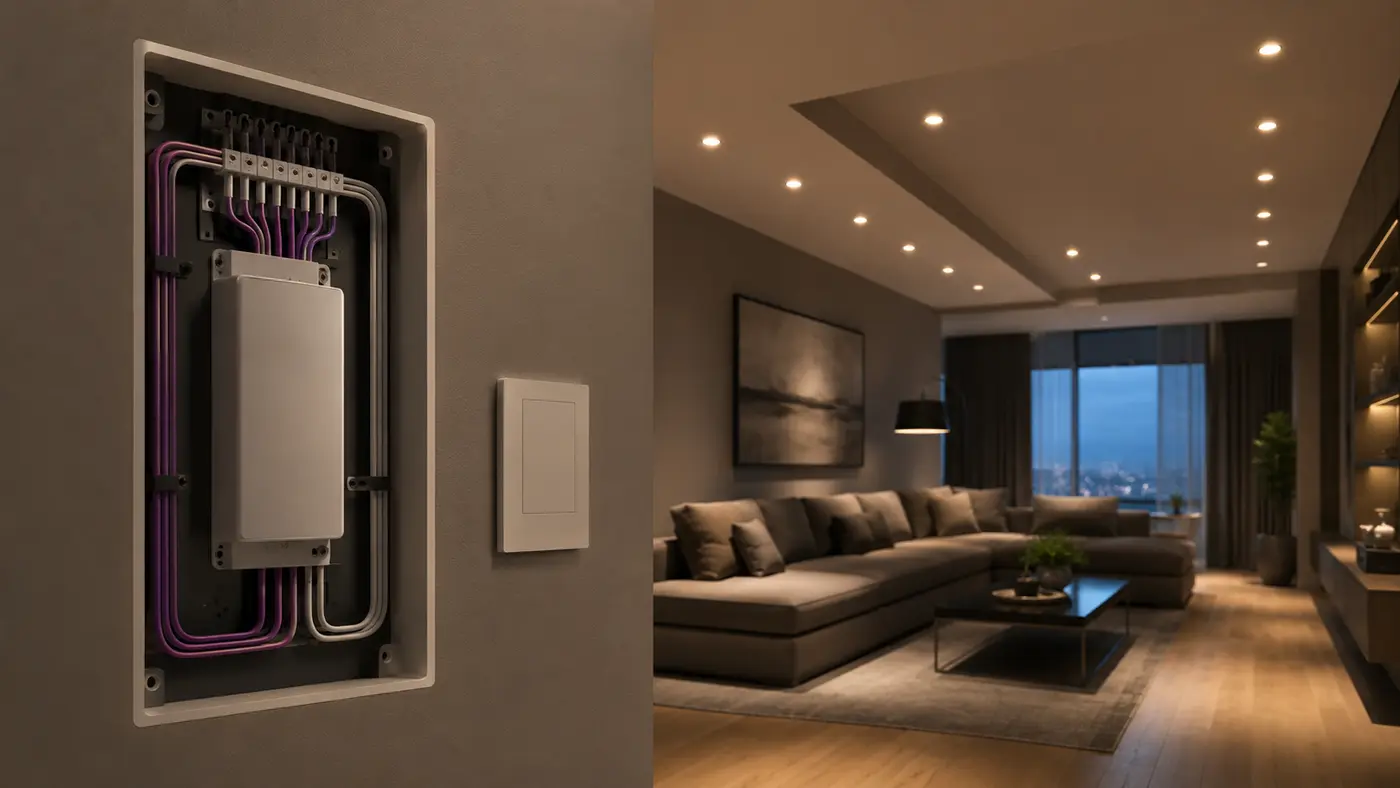

Nguồn dimming: Triac, 0/1–10V, DALI và Touch DIM

Muốn điều chỉnh ánh sáng mượt, cả nguồn/driver, tải LED và thiết bị điều khiển phải tương thích. Triac điều khiển theo pha ở phía AC; 0/1–10V dùng đường tín hiệu analog; DALI là hệ điều khiển số có địa chỉ; Touch DIM/Push DIM dùng nút nhấn theo sơ đồ của driver. Không nối tín hiệu điều khiển vào cọc nguồn nếu chưa xác định đúng chân.Driver EUCHIPS EUP12D-1HMC được nhà sản xuất mô tả là driver dòng không đổi 12W, dòng ra lựa chọn bằng DIP và hỗ trợ DALI/Touch DIM. Khi đăng bán, MIULED nên ghi đúng mã biến thể, các mức dòng, dải điện áp đầu ra, công suất theo từng mức và sơ đồ đấu dây. Cụm từ “dimming 0,1–100%” chỉ nên giữ nếu đúng datasheet của chính phiên bản đang bán.

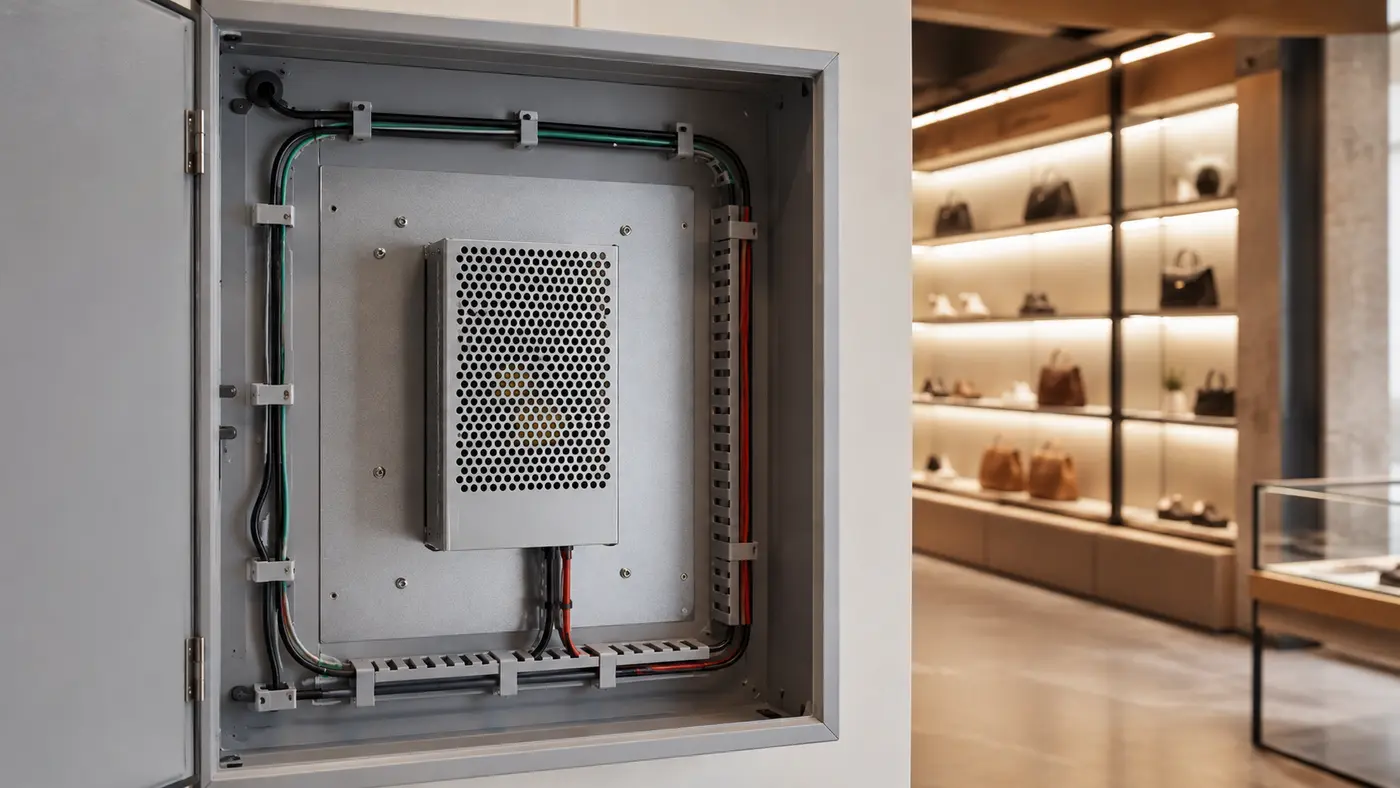

Lắp đặt nguồn DC an toàn và dễ bảo trì

1. Ngắt nguồn điện và giao việc đấu nối AC cho người có chuyên môn.
2. Đối chiếu điện áp đầu vào, điện áp hoặc dòng đầu ra, cực tính và tổng tải.
3. Lắp nguồn trên bề mặt chắc chắn, phù hợp chống cháy; không che khe thông gió.
4. Tách và cố định đường AC với đường DC/tín hiệu theo thiết kế; dùng đầu cos, hộp nối và chống kéo cáp phù hợp.
5. Nối tải LED vào đầu ra theo hướng dẫn thiết bị trước khi cấp điện lưới.
6. Kiểm tra điện áp cuối tuyến, nhiệt độ, tiếng ồn, nhấp nháy và độ đồng đều khi chạy đủ tải.
7. Chừa cửa bảo trì; không chôn vĩnh viễn nguồn ở vị trí không thể tiếp cận.

Những lỗi thường gặp khi chọn nguồn LED

• Chỉ nhìn watt: bỏ qua điện áp, chế độ CV/CC, dòng ra và dải điện áp tải.
• Cấp sai điện áp: dùng 24V cho tải 12V hoặc đưa nguồn 48V vào hệ không tương thích.
• Chọn nguồn bằng đúng tổng tải: không xét dự phòng, nhiệt độ và đường cong giảm công suất.
• Đấu tuyến dài một đầu: gây sụt áp và chênh sáng; cần chia nhánh hoặc cấp nhiều điểm.
• Che kín nguồn tổ ong: làm cản trở tản nhiệt.
• Hiểu sai IP: nguồn có IP nhưng mối nối và hộp đấu không được bảo vệ tương ứng.
• Dùng driver dimming không đồng bộ: có thể gây nhấp nháy, không tắt hết hoặc không điều khiển được.

Câu hỏi thường gặp về nguồn DC cho đèn LED

Nguồn 12V 5A có phải 60W không?

Về công suất đầu ra danh định, 12V × 5A = 60W. Khi thiết kế không nên mặc định tải liên tục đủ 60W nếu datasheet, nhiệt độ hoặc cách lắp yêu cầu giảm tải.

Nguồn 12V 200W dùng được bao nhiêu mét LED dây?

Cần biết W/m của LED. Chia mức tải thiết kế cho W/m rồi tiếp tục kiểm tra giới hạn chiều dài mỗi nhánh và sụt áp; không nối toàn bộ thành một tuyến chỉ vì tổng watt còn đủ.

Có thể dùng nguồn 24V cho LED dây 12V không?

Không. Phải dùng nguồn có điện áp đúng với LED dây hoặc bộ chuyển đổi được thiết kế riêng.

Nguồn 48V có dùng chung cho mọi ray nam châm không?

Không. Cần xác nhận điện áp, chuẩn ray, cực tính, công suất tổng và khả năng tương thích của từng mô-đun.

Nguồn tổ ong có lắp ngoài trời được không?

Không nếu model không có cấp bảo vệ và phương án tủ/hộp phù hợp. Vỏ đục lỗ để thông gió không phải vỏ chống nước.

IP67 có nghĩa là được ngâm nước lâu dài không?

Không nên suy luận như vậy. Phải đọc phạm vi thử nghiệm và hướng dẫn của đúng model; toàn bộ mối nối và hệ thống cũng cần được bảo vệ.

Tại sao nguồn bị nóng?

Nguồn luôn có tổn hao sinh nhiệt. Nhiệt quá cao có thể do quá tải, thông gió kém, điện áp vào không phù hợp, nhiệt độ môi trường cao hoặc lỗi thiết bị.

Nguồn công suất lớn hơn tải có được không?

Có thể nếu điện áp/chế độ đầu ra đúng và nguồn cho phép vận hành ở mức tải đó. Với driver dòng không đổi, không được chỉ áp dụng nguyên tắc “watt lớn hơn” mà bỏ qua dòng và điện áp.

Driver DALI có dùng với dimmer Triac không?

Không mặc định. DALI và Triac là hai phương thức điều khiển khác nhau; chỉ sử dụng khi driver công bố hỗ trợ đúng giao thức và đấu theo sơ đồ.

Nên đặt nguồn ở đâu?

Đặt ở vị trí thông thoáng theo yêu cầu model, tránh nước và nguồn nhiệt, có khoảng trống tản nhiệt và có thể tiếp cận để bảo trì.
