Cách bố trí nguồn ray nam châm để dễ bảo trì
Th8
| Nguồn 48V là linh kiện có thể cần kiểm tra hoặc thay thế trong vòng đời hệ thống. Nếu chôn kín trên trần, mỗi lần bảo trì có thể phải cắt phá. Vị trí tốt phải đồng thời đáp ứng thông gió, an toàn điện, khoảng cách dây hợp lý và khả năng tiếp cận. |

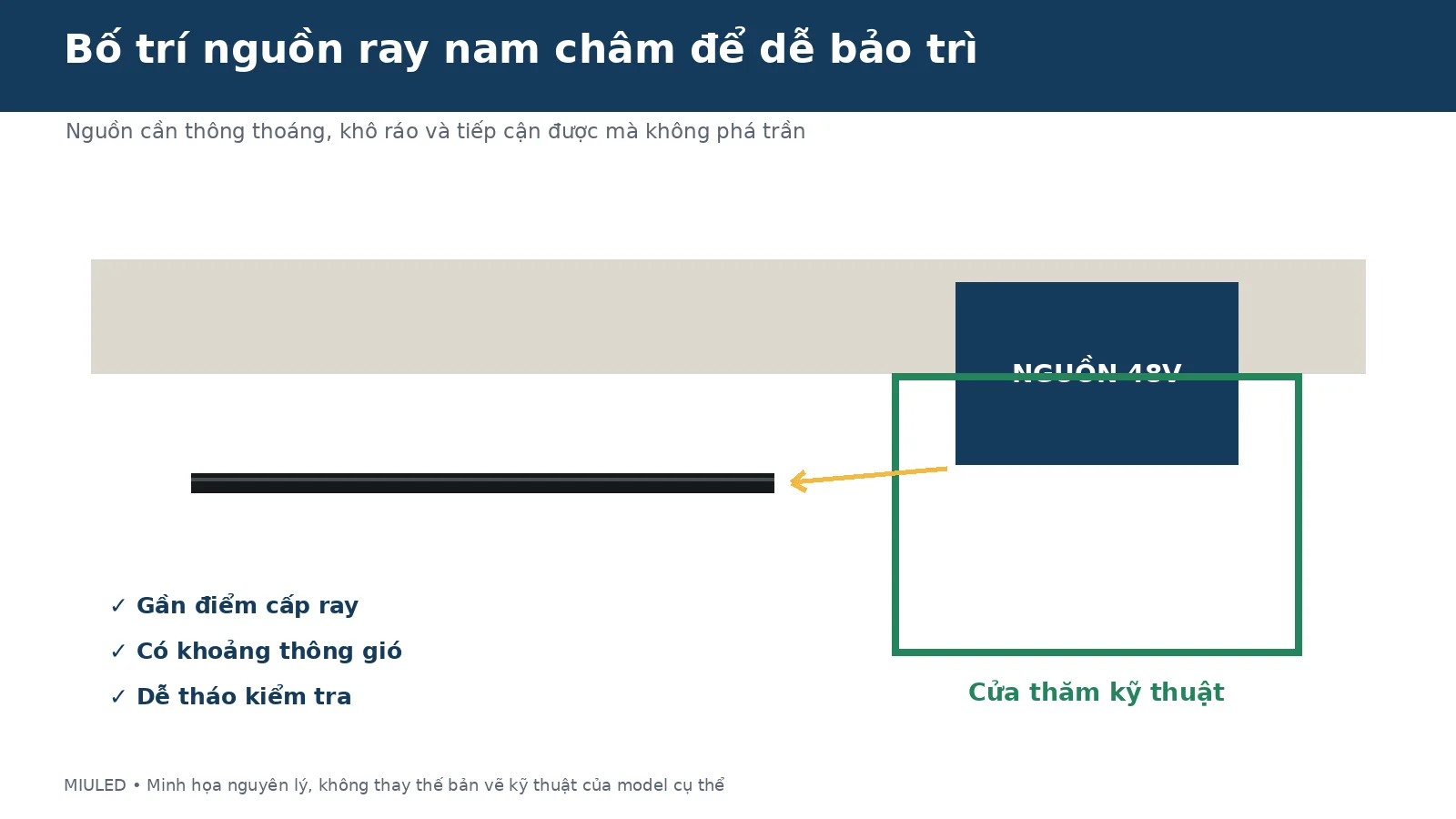

Năm nguyên tắc chọn vị trí nguồn
- Có cửa thăm hoặc tháo mở được mà không phá trần.
- Thông thoáng theo yêu cầu của model nguồn, không bọc kín bằng vật liệu cách nhiệt.
- Khô ráo, tránh hơi ẩm, nhiệt độ cao và khu vực có nguy cơ rò nước.
- Gần điểm cấp ray để giảm chiều dài dây nhưng vẫn thuận tiện thao tác.
- Không đặt nơi người dùng dễ chạm vào phần đấu nối hoặc vật liệu dễ cháy.
Các vị trí thường được cân nhắc
| Vị trí | Ưu điểm | Rủi ro/cách xử lý |
| Trong hộp kỹ thuật có cửa mở | Gọn và dễ kiểm tra | Phải đủ thông gió và không nhồi chung quá nhiều thiết bị |
| Trên trần gần cửa thăm | Ẩn thiết bị, đường cấp ray ngắn | Cần đánh dấu vị trí và chừa không gian thao tác |
| Trong tủ kỹ thuật | Tiếp cận thuận lợi | Phải đảm bảo dây tới ray đúng tiết diện và bảo vệ |
| Hốc rèm có nắp kỹ thuật | Có thể gần tuyến ray phòng khách | Tránh nhiệt, bụi và vị trí khó mở khi đã lắp rèm |
Bố trí một nguồn hay nhiều nguồn?
Một nguồn phù hợp với tuyến gọn, tổng tải nằm trong giới hạn và đường dây hợp lý. Nhiều nguồn phù hợp khi tuyến chia khu vực, cần điều khiển độc lập, tổng tải lớn hoặc một nguồn trung tâm làm dây quá dài. Mỗi nguồn nên có sơ đồ và nhãn khu vực rõ ràng.
Tính tải trước khi chốt hộp nguồn
| Công suất nguồn tối thiểu = Tổng công suất mô-đun × 1,2 |
Ngoài công suất, cần kiểm tra kích thước vật lý của nguồn 100W, 200W hoặc 300W. Không chốt hộp kỹ thuật quá nhỏ trước khi biết model nguồn thực tế.
Hồ sơ bàn giao nên có gì?
- Sơ đồ tuyến ray và vị trí từng nguồn.
- Công suất nguồn, tổng tải hiện tại và phần dự phòng.
- Vị trí cửa thăm và cách mở.
- Mã ray, loại đầu cấp và cực tính.
- Ảnh chụp hệ dây trước khi đóng trần.
- Số điện thoại đơn vị thi công và thông tin bảo hành.

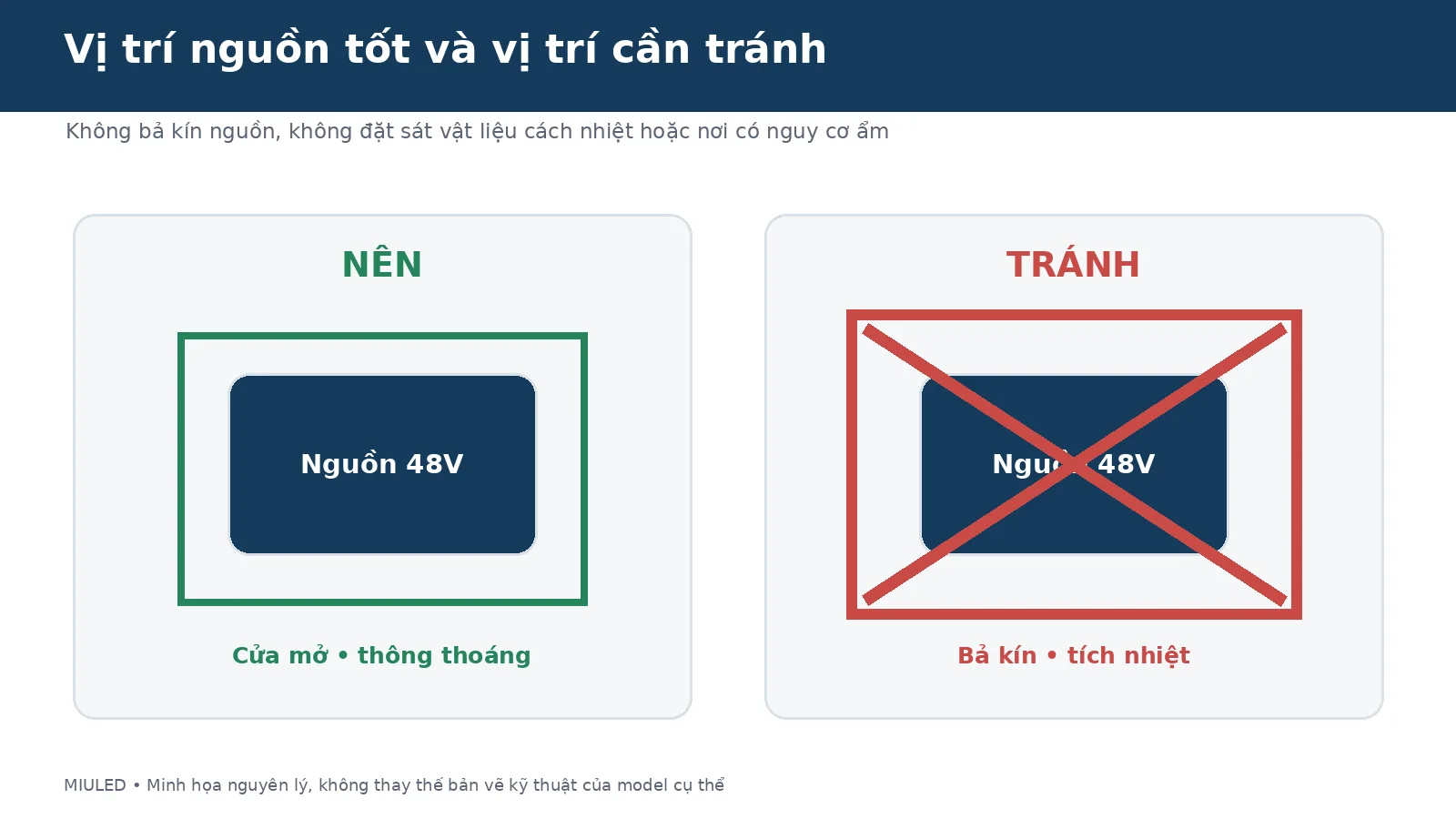

Sai lầm cần tránh
- Bả kín hoàn toàn vị trí nguồn.
- Đặt nguồn sát vật liệu cách nhiệt hoặc nơi tích nhiệt.
- Để mối nối điện không có hộp/bảo vệ phù hợp.
- Không đánh dấu nguồn nào cấp cho tuyến nào.
- Chừa cửa thăm nhưng bị tủ, rèm hoặc đồ nội thất che mất.
Câu hỏi thường gặp
Nguồn có cần đặt ngay cạnh ray không?
Không nhất thiết, nhưng đường dây phải hợp lý và đúng tiết diện; vị trí bảo trì quan trọng hơn việc giấu sát ray.
Có thể đặt nhiều nguồn chung một hộp không?
Có thể nếu hộp đủ không gian, thông gió, bảo vệ và dễ nhận diện từng mạch.
Nguồn âm trần có cần cửa thăm không?
Rất nên có. Nếu không tiếp cận được, việc thay nguồn có thể phải phá hoàn thiện.
