CÔNG TẮC CẢM BIẾN ĐÓNG MỞ 12V – 24V

CÔNG TẮC CẢM BIẾN ĐÓNG MỞ 12V – 24V

Bạn muốn thiết bị điều khiển ánh sáng của bạn một cách hiện đại hơn? Nhưng bạn không biết nên làm thế nào? MIUled xin đề xuất cho bạn loại cảm biến đóng mở cửa tủ. Đây là một lựa trọn tuyệt vời. Khi bạn không cần chạm vào nhưng khi mở cánh tủ ra vẫn có thể bật/tắt đèn trong tủ của bạn! Vậy cảm biến đóng mở là gì?

Cảm biến đóng mở là thiết bị có thể nhận biết được vật ở cự li nhất định theo lập trình của nó mà không phải chạm vào vật. Có rất nhiều loại cảm biến như: cảm biến nhiệt, cảm biến không khí, cảm biến âm thanh, cảm biến chuyển động…

Vậy cảm biến đóng mở là gì?

Cảm biến vẫy tay là một loại cảm biến cảm ứng hoạt động giống cảm ứng tiệm cận trên điện thoại. Cụ thể khi chúng ta gọi điện, áp điện thoại lên tai, cảm ứng tiệm cận phát hiện có vật cản sẽ lập tức tắt màn hình và ngược lại. Tương tự như vậy, cảm biến giúp bật, tắt đèn LED mà không cần chạm vào công tắc. Rất tiên dụng và hiện đại phải không?

Công tắc cảm biến đóng mở của MIUled như thế nào?

Là một dạng cảm biến dùng cho đèn led 12v; nhằm điều khiển đèn led trong tủ quần áo, tủ giày… bằng việc đóng/mở cánh cửa tủ.

Ứng dụng

Cảm biến thường được dùng kết hợp với các loại khay nhôm lắp tủ và đèn led dây dán 12V; để sử dụng cho các ngăn tủ nội thất. Đặc biệt, được ứng dụng lắp tại tủ quần áo, tủ giày….

Thông số kỹ thuật

Điện áp: 12–24V DC

Công suất: 60W/100W (đối chiếu định mức của đúng phiên bản trước khi đấu tải).

Khoảng cách hiệu quả: dưới 50mm, hiệu quả nhất dưới 30mm.

Nguyên lý hoạt động

Mẫu cảm biến cùng dòng dùng hồng ngoại tầm ngắn để nhận biết bàn tay hoặc vật thể đi vào vùng cảm ứng, không cần tiếp xúc cơ học. Khi dùng theo kiểu vẫy tay, lần kích hoạt đầu bật đèn và lần tiếp theo tắt đèn. Khi bố trí cạnh cánh tủ, cảm biến nhận biết sự thay đổi khoảng cách/vật cản trong vùng hoạt động để điều khiển đèn. Kết quả phụ thuộc vị trí, hướng lắp và khoảng hở của cánh tủ; nên thử đóng mở thực tế trước khi cố định.

Phân loại cảm biến đóng mở cửa tủ

• Cảm biến hồng ngoại/tiệm cận: phát hiện vật ở gần mà không cần nhấn; đây là nguyên lý của mẫu cảm biến cùng dòng đang dùng.
• Công tắc cơ: cánh cửa nhấn vào nút công tắc để đóng/ngắt mạch.
• Cảm biến từ (reed): dùng nam châm và tiếp điểm từ đặt ở hai phía cửa; trạng thái đổi theo khoảng cách giữa chúng.
• Cảm biến chuyển động PIR: phát hiện chuyển động người trong vùng quan sát; thường bật đèn khi có người, không chuyên để nhận biết trạng thái cánh tủ.

Ứng dụng thực tế

• Tủ quần áo, tủ giày: điều khiển đèn LED trong khoang tủ để dễ tìm và lấy đồ.
• Tủ bếp, kệ trưng bày: bật đèn LED dây hoặc thanh nhôm khi thao tác với cánh/khoang tủ.
• Tủ kính, tủ rượu: dùng với hệ đèn LED DC phù hợp, bố trí dây tránh bản lề và hành trình đóng mở.

Sản phẩm dành cho hệ đèn LED điện áp thấp. Nếu nguồn vào là điện lưới 220V, cần bộ nguồn chuyển đổi sang DC đúng điện áp; không đấu 220V trực tiếp vào cảm biến.

Kích thước và hình ảnh sản phẩm

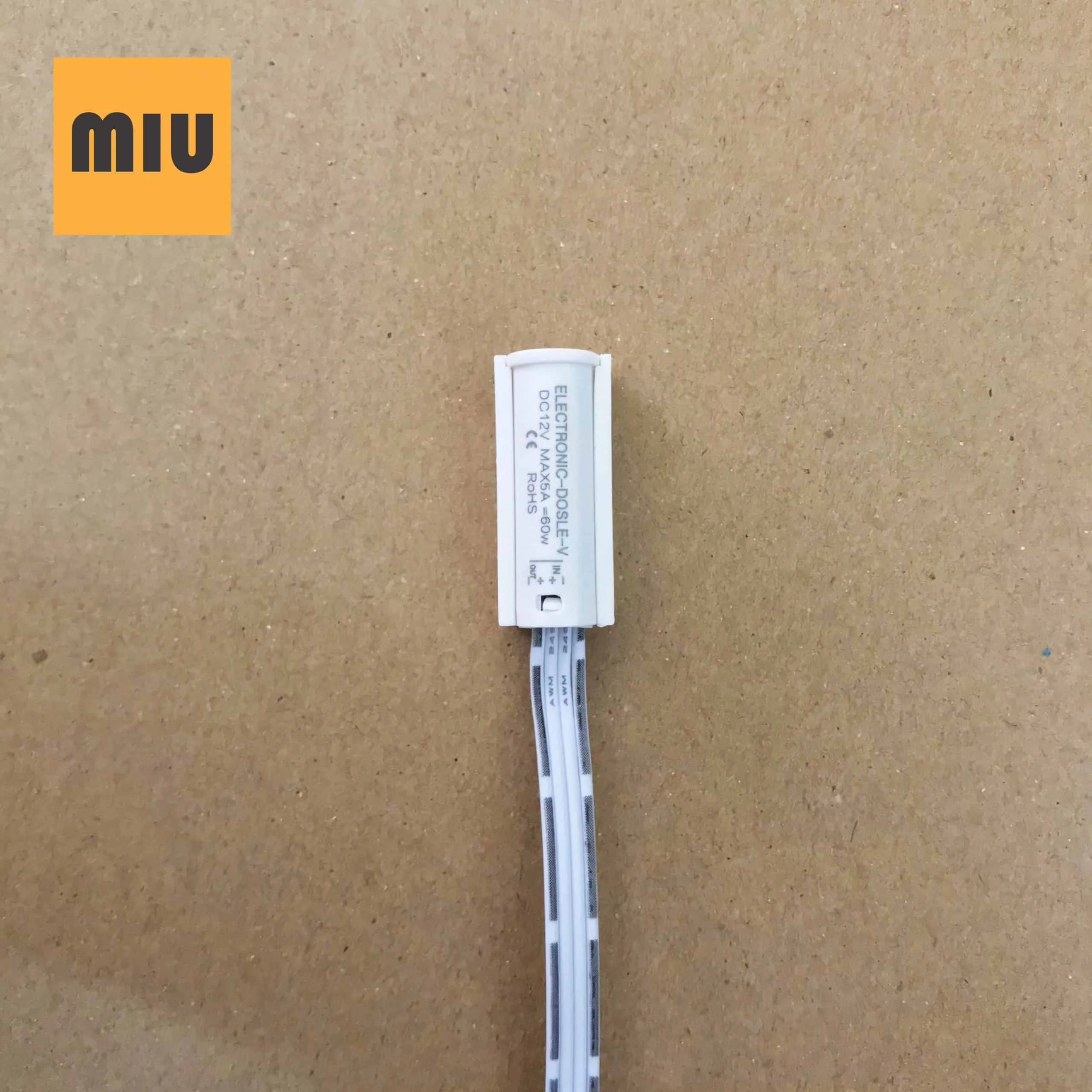

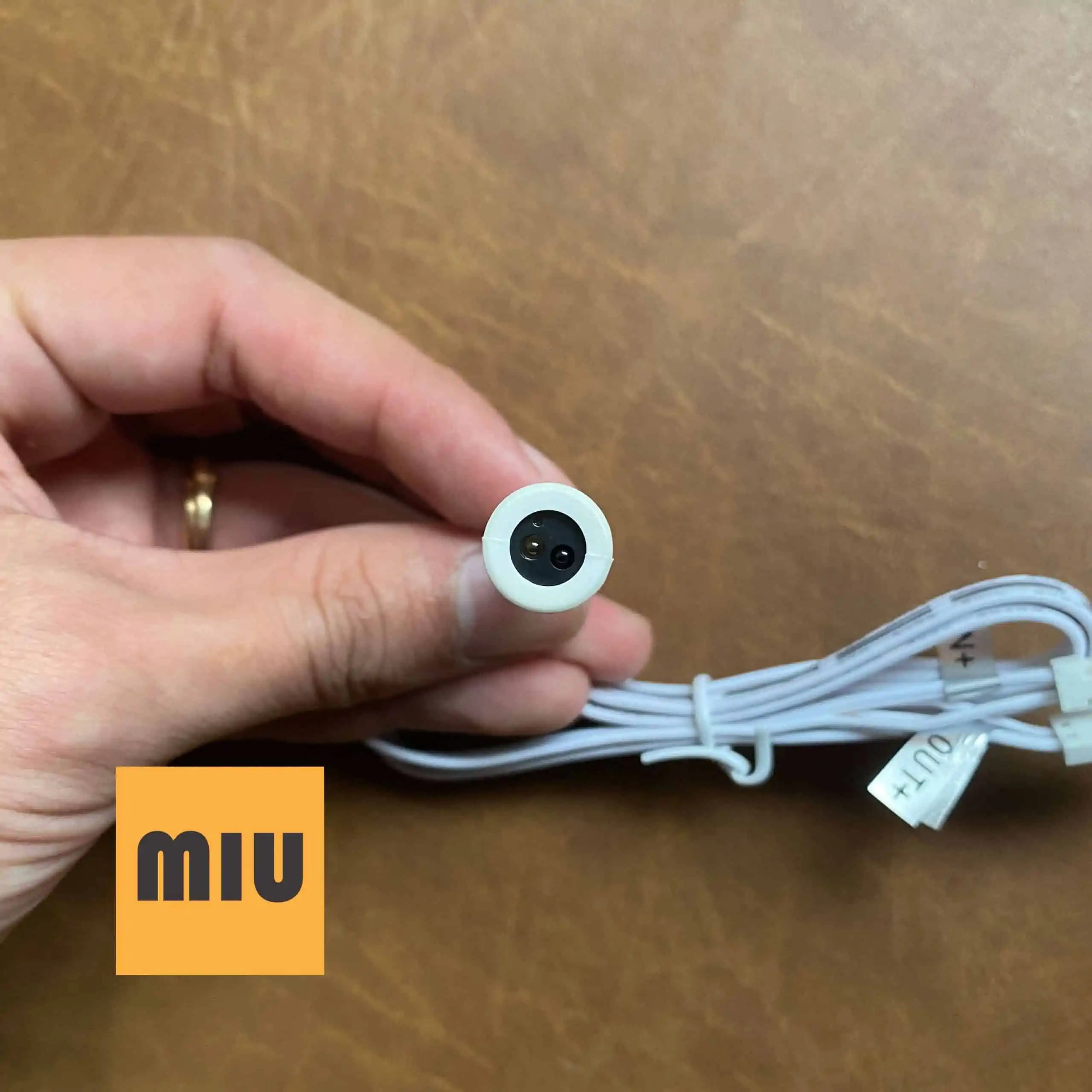

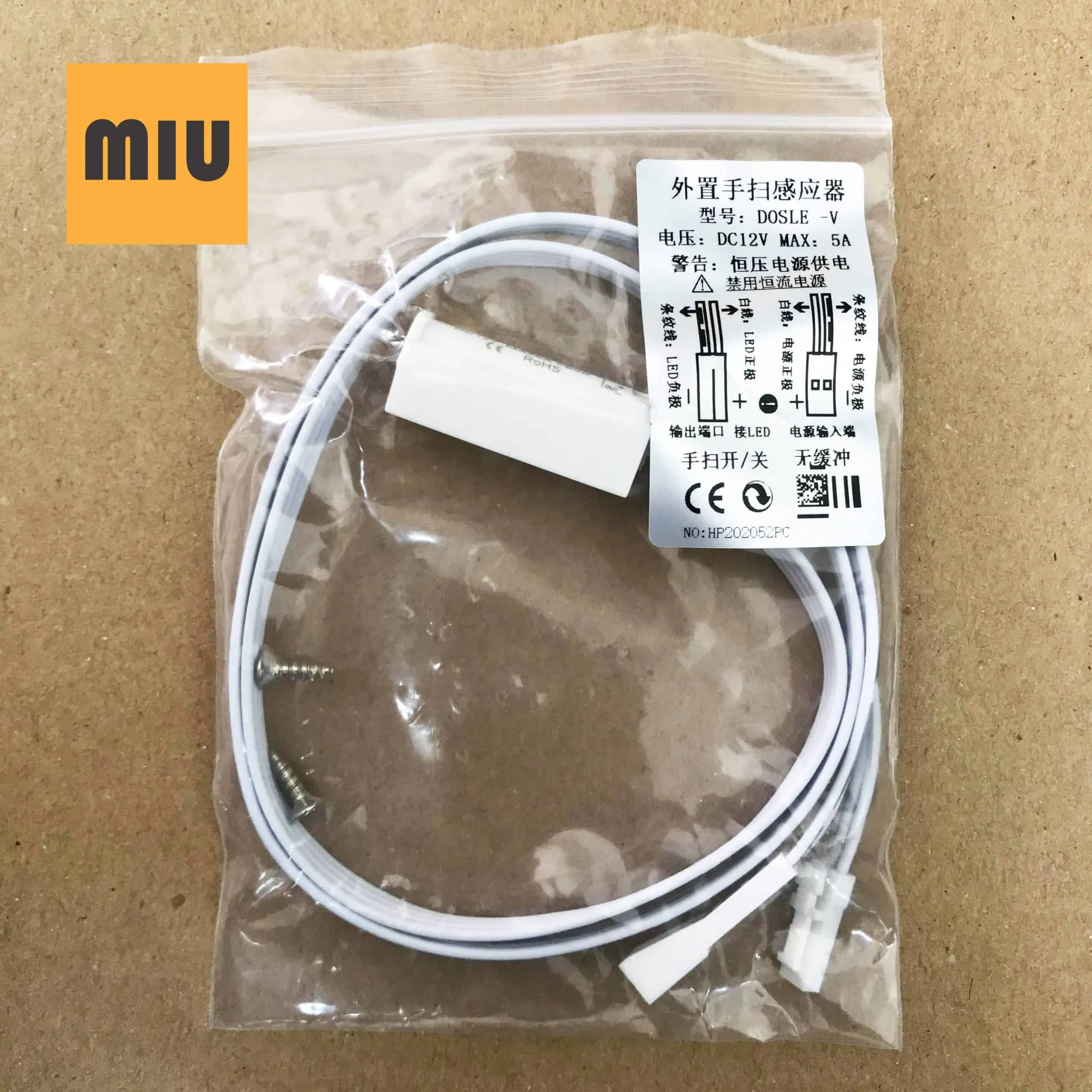

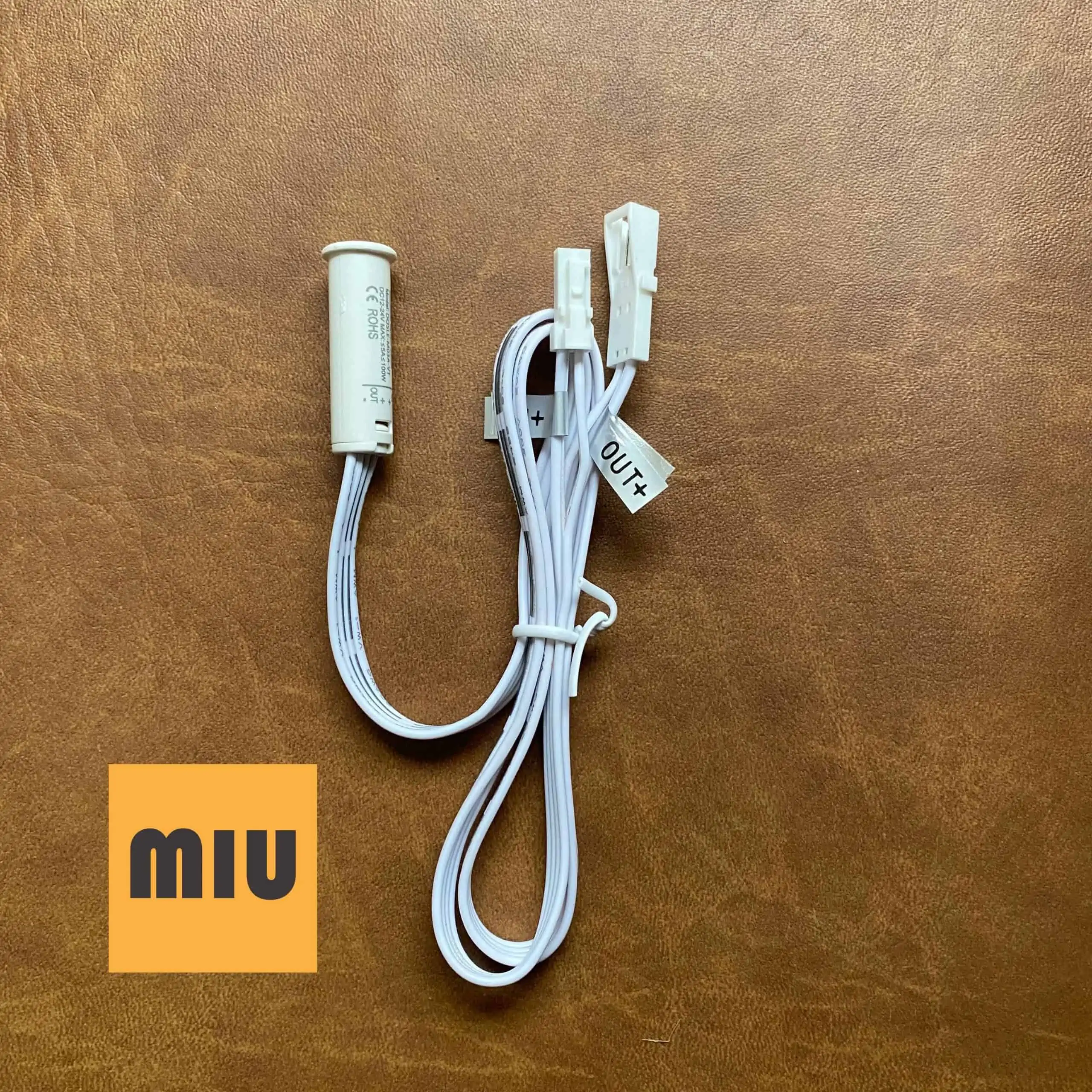

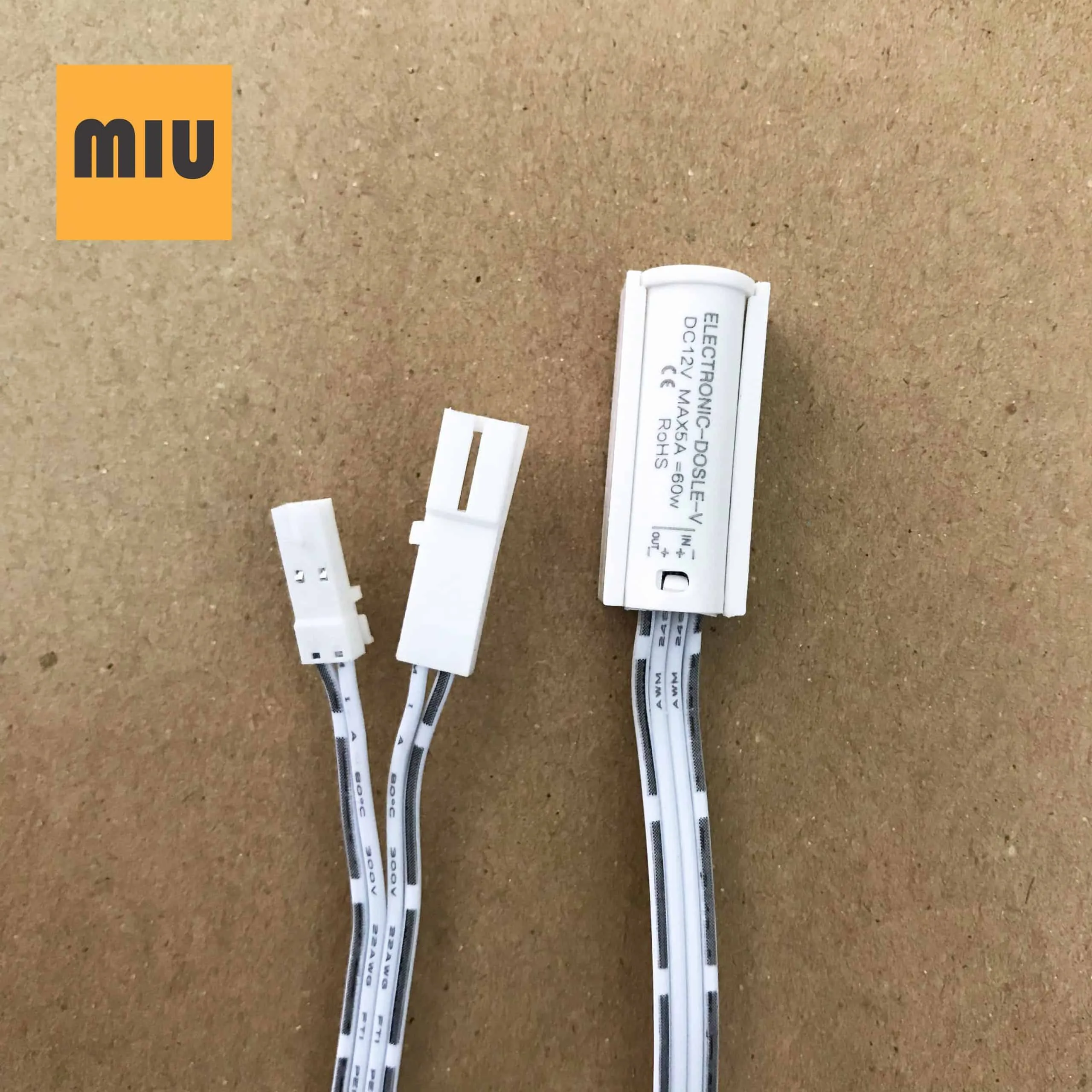

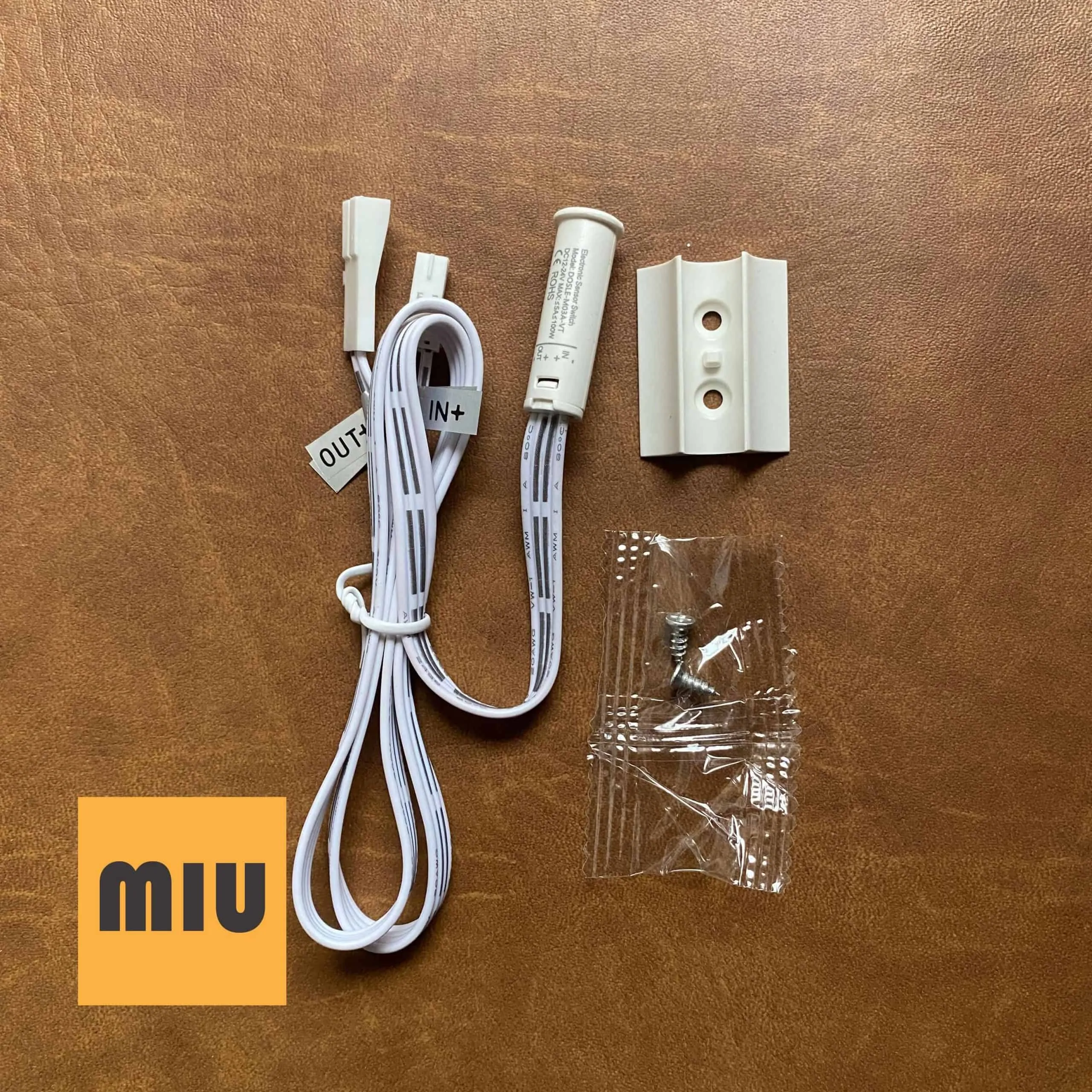

Cảm biến có thân nhỏ gọn để lắp âm hoặc nổi trong tủ/kệ. Hình minh họa dưới đây lấy từ trang sản phẩm cảm biến vẫy tay cùng mẫu; hãy đo đối chiếu thiết bị thực tế và chừa khoảng trống phù hợp trước khi khoan hoặc cố định.

Hướng dẫn lắp đặt

1. Chọn bộ nguồn DC 12V hoặc 24V khớp với cảm biến và đèn LED.
2. Ngắt nguồn trước khi đấu dây. Đưa nguồn DC vào cặp dây ký hiệu IN; nối tải đèn LED vào cặp dây OUT, theo ký hiệu và cực tính trên thiết bị.
3. Ướm cảm biến cạnh vị trí cánh tủ đi qua vùng nhận biết; ưu tiên khoảng cách dưới 30mm, trong giới hạn hiệu quả dưới 50mm.
4. Cấp nguồn thử, đóng mở cửa vài lần để kiểm tra đèn bật/tắt theo mong muốn; điều chỉnh vị trí hoặc hướng nếu cảm biến nhận không ổn định.
5. Khi đã thử đạt, cố định cảm biến, đi dây gọn và tránh bản lề, cạnh sắc, nước hoặc điểm có thể kéo căng dây.

Câu hỏi thường gặp

Cảm biến có dùng trực tiếp điện 220V không?

Không. Cảm biến dùng nguồn DC 12–24V; điện lưới cần qua bộ nguồn chuyển đổi phù hợp.

Cảm biến vẫy tay và cảm biến đóng mở có phải cùng mẫu không?

Đúng, theo thông tin bạn xác nhận. Cùng mẫu có thể bố trí để vẫy tay hoặc nhận biết thao tác đóng/mở; hãy thử khoảng cách và vị trí trên cánh tủ thực tế.

Nên đặt cảm biến cách cánh tủ bao xa?

Thông số trang sản phẩm ghi hiệu quả dưới 50mm, tốt nhất dưới 30mm. Hình dạng cánh và vị trí lắp có thể ảnh hưởng độ nhạy.

Có dùng được với đèn LED 12V và 24V không?

Có, khi nguồn, cảm biến và đèn đều dùng cùng điện áp. Không cấp 24V cho đèn 12V.

Đấu dây như thế nào?

Dây IN nhận nguồn DC, dây OUT nối đèn LED. Ngắt nguồn khi đấu và làm theo ký hiệu/cực tính in trên cảm biến.

video hướng dẫn sử dụng
