Cảm biến chuyển động cầu thang 32 bậc

Bạn muốn đèn cầu thang tự bật mỗi khi bạn đi lên cầu thang? Mời các bạn cùng miuled.com tìm hiểu cảm biến chuyển động cầu thang nhé!

Cảm biến cầu thang 32 bậc là gì?

Cảm biến chuyển động cầu thang 32 bậc là bộ điều khiển dùng cho hệ thống đèn LED cầu thang hoạt động theo hiệu ứng tuần tự. Khi mắt cảm biến ở đầu hoặc cuối cầu thang phát hiện người di chuyển, bộ điều khiển sẽ lần lượt bật đèn theo hướng đi lên hoặc đi xuống. Sau thời gian được cài đặt, hệ thống tự động tắt đèn theo trình tự.

Thiết bị hỗ trợ tối đa 32 đầu ra, sử dụng điện áp DC 12V–24V và cho phép điều chỉnh số bậc, độ sáng, thời gian duy trì và tốc độ chạy hiệu ứng. Sản phẩm phù hợp với cầu thang trong nhà ở, nhà phố, biệt thự, homestay và các công trình cần kết hợp chiếu sáng an toàn với hiệu ứng trang trí.

Tạo điểm nhấn ấn tượng với cảm biến thông minh

Đèn được lắp đặt trực tiếp trên lối đi cầu thang thay cho những chiếc đèn âm tường đơn giản. Bạn có thể tạo ra một thiết kế thanh lịch tối giản. Với hiệu ứng ánh sáng độc đáo ấn tượng.

Tiết kiệm năng lượng

Đèn LED với tính năng siêu tiết kiệm năng lượng. Cảm biến đảm bảo rằng đèn chỉ sáng khi cần thiết.

Bộ điều khiển thông minh

Cảm biến chuyển động cầu thang tự động bật đèn khi người dùng bước lên cầu thang. Ánh sáng sẽ chiếu sáng các bước ngay lập tức với chương trình đã thiết lập. Sau một thời gian nhất định, ánh sáng trên cầu thang sẽ tự động tắt.

Trình điều khiển cũng cho phép bạn điều chỉnh cường độ của ánh sáng (tức là độ sáng, từ cao xuống thấp) và tốc độ bật của chúng.

Thông số kỹ thuật:

Công suất 500W là giới hạn tổng tải theo thông số của bộ điều khiển; tải thực tế còn phụ thuộc điện áp sử dụng, công suất từng đoạn LED, tiết diện dây, nguồn cấp và điều kiện tản nhiệt.

Chú ý:

• Sản phẩm được thiết kế sử dụng trong môi trường trong nhà, khô ráo (Không có khả năng chống nước).
• Cảm biến có góc hoạt động là 120, khả năng quét hiệu quả trong phạm vi 1-1,2mét.
• Sản phẩm sử dụng nguồn điện DC 12v-24V. Tuyệt đối không kết nối trực tiếp với nguồn điện 220V.

Chức năng nổi bật

• Nhận biết hướng di chuyển từ đầu hoặc cuối cầu thang.
• Bật đèn tuần tự theo chiều người đi lên hoặc đi xuống.
• Điều khiển tối đa 32 bậc và có thể cài đặt ít hơn 32 bậc.
• Điều chỉnh tốc độ chạy hiệu ứng theo tốc độ di chuyển.
• Điều chỉnh số bậc sáng cùng lúc.
• Điều chỉnh độ sáng theo năm mức.
• Cài đặt thời gian duy trì trước khi đèn tắt.
• Có thể lựa chọn hiệu ứng sáng lần lượt hoặc bật sáng toàn bộ cầu thang.
• Sử dụng điện áp thấp DC 12V–24V cho hệ thống đèn LED tương thích.

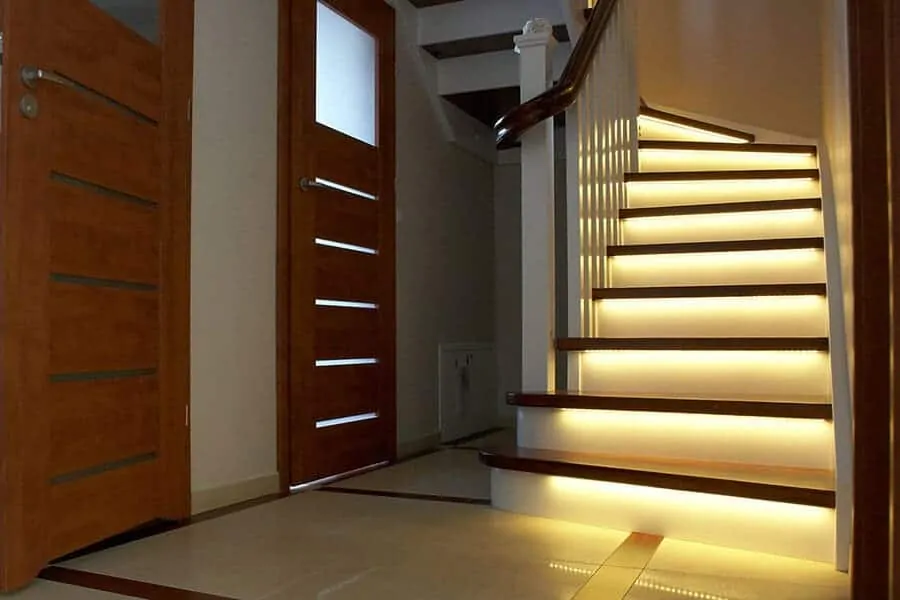

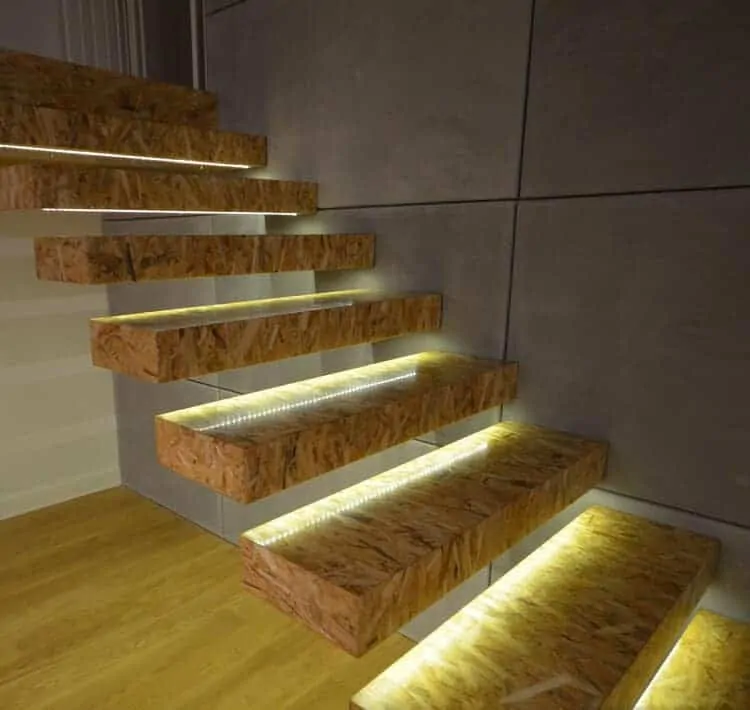

Phạm vi ứng dụng

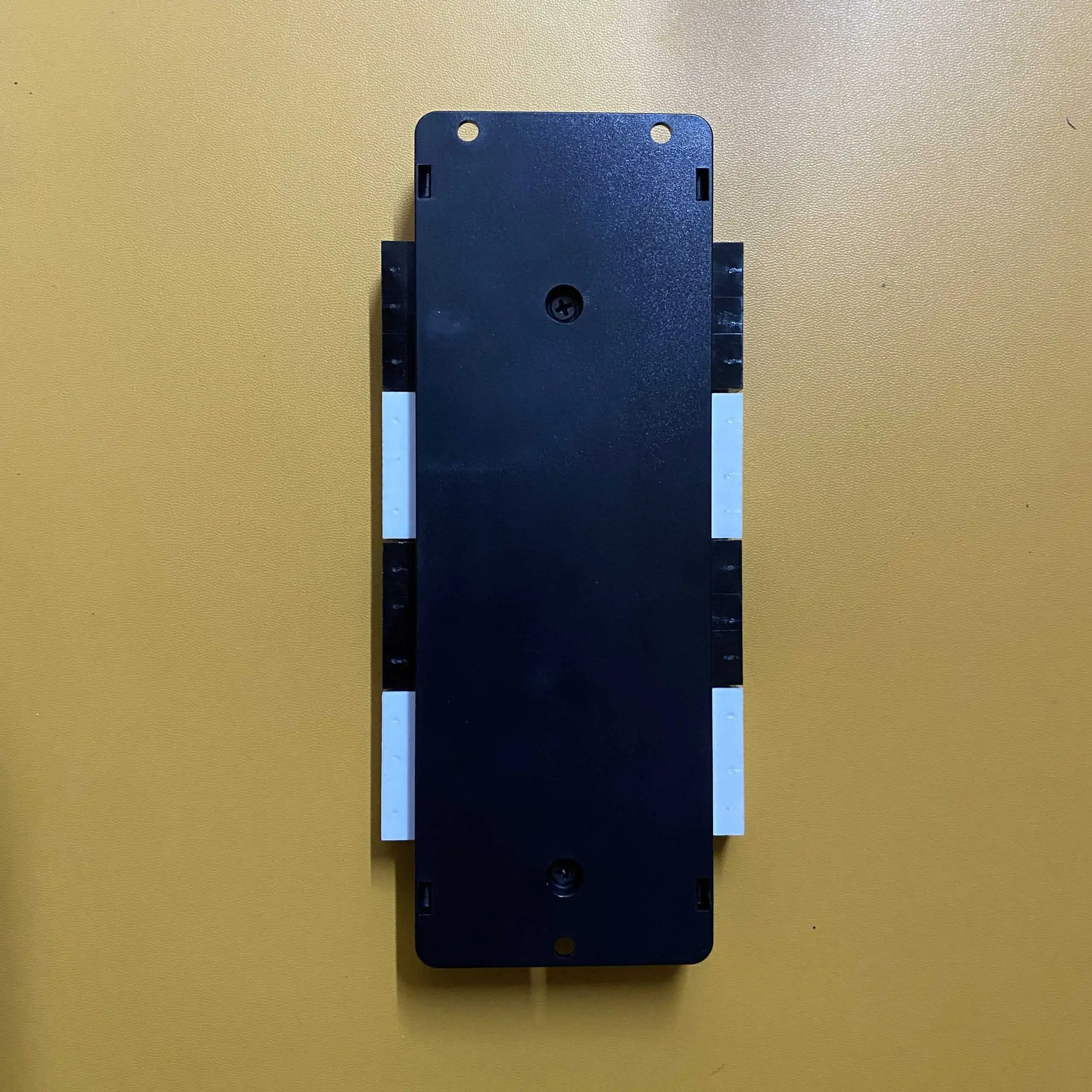

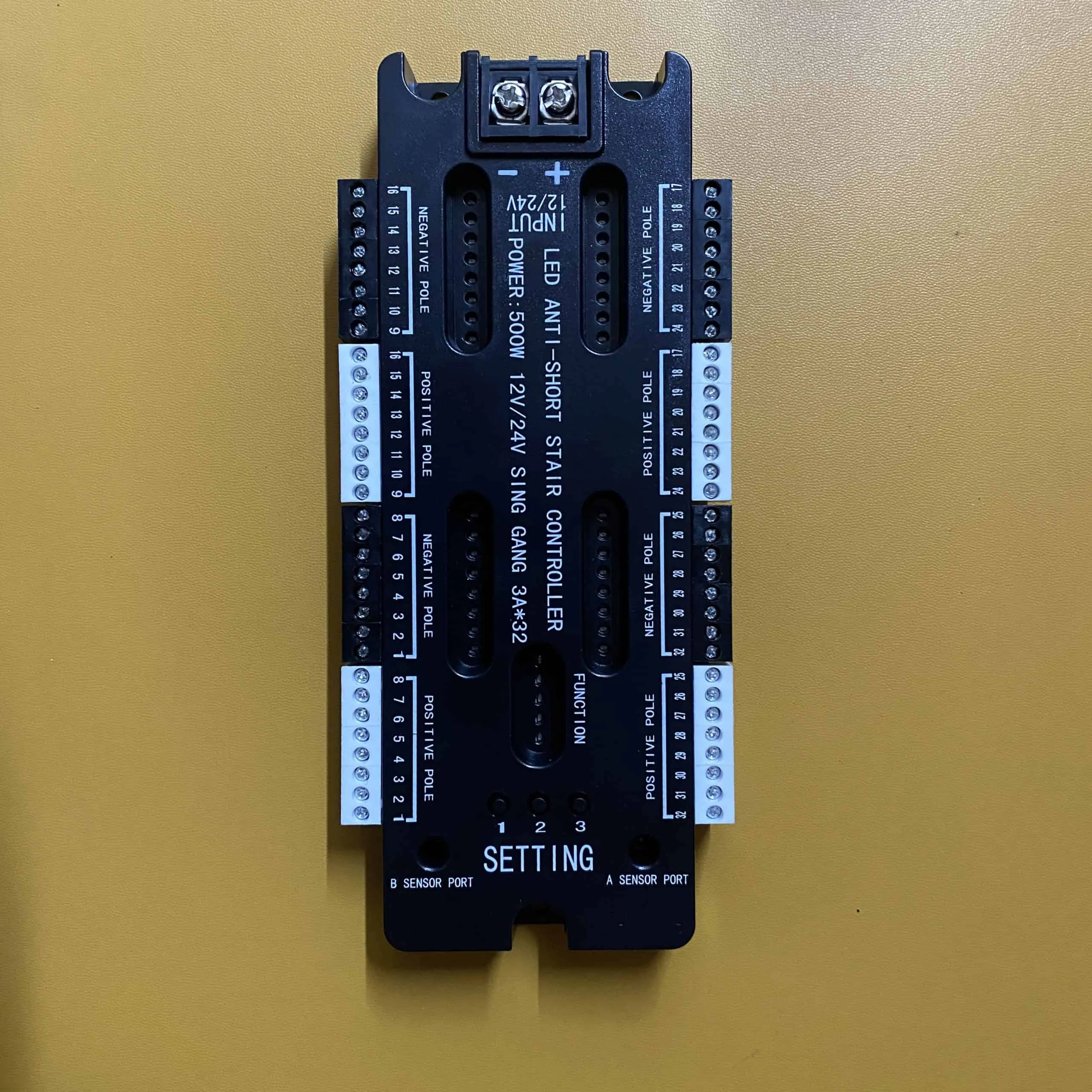

Hình ảnh sản phẩm cảm biến chuyển động cầu thang

Cách Lắp Đặt & Cài Đặt Cảm Biến Cầu Thang Thông Minh

Cách cài đặt tính năng trên mạch cảm biến cầu thang thông minh

• Nhấn giữ 5s nút số 1 để vào chế độ điều chỉnh số bậc, nhấn nhả lần lượt để đèn tín hiệu sáng đến số bậc mong muốn (tối đa 32 bậc).
• Nhấn giữ 5s lần nữa để lưu số bậc.
• Nhấn nhả nút số 1 để điều chỉnh số lượng bậc sáng cùng thời điểm (có thể chọn từ 1-5 hoặc sáng hết cả cầu thang). VD: sáng từng bậc một, sáng 2 bậc một lúc, sáng 3 bậc một lúc,… sáng luôn cả cầu thang.
• Nhấn nhả nút số 2 để điều chỉnh thời gian sáng từ 1-5 mức tương ứng với 10s – 20s – 40s – 80s – 100s.
• Nhấn giữ 5s nút số 2 để vào chế độ điều chỉnh độ sáng, nhấn nhả để chọn độ sáng từ 1-5 mức tương ứng với 10% – 20% – 40% – 60% – 100%.
• Nhấn giữ 5s lần nữa để lưu lại độ sáng.
• Nhấn nhả phím số 3 để điều chỉnh tốc độ sáng của bậc của 2 bậc liền kề (điều chỉnh nhanh chậm tùy theo tốc độ bước chân).
• Có 5 mức từ 1-5 tương ứng với 0.3s – 0.5s – 0.8s – 1.0s – 1.2s.

Cách thi công đèn cảm biến cầu thang

• Xác định kích thước chuẩn: Căn cứ theo thiết kế của kiến trúc sư và không gian thực tế để đo đạc kích thước đèn. Điều này giúp cho phần dự toán vật tư chính xác hơn. Đảm bảo không lãng phí về tài nguyên cũng như tiền bạc.
• Chuẩn bị vật tư: Liên hệ với nhà cung cấp để mua vật tư đảm bảo chất lượng. Đo cắt thanh nhôm theo kích thước đã đo đạc trước đó.
• Lắp đặt: lắp đặt đèn thanh nhôm định hình led tại các bậc cầu thang và kết nối về bộ mạch cảm biến cầu thang theo thứ tự như trong sơ đồ hướng dẫn đi kèm. Chú ý, lắp đặt 2 mắt cảm biến tại bậc đầu tiên và bậc cuối cùng. Chạy thử trước khi ốp các vật liệu thẩm mỹ hoàn thiện tại cầu thang.

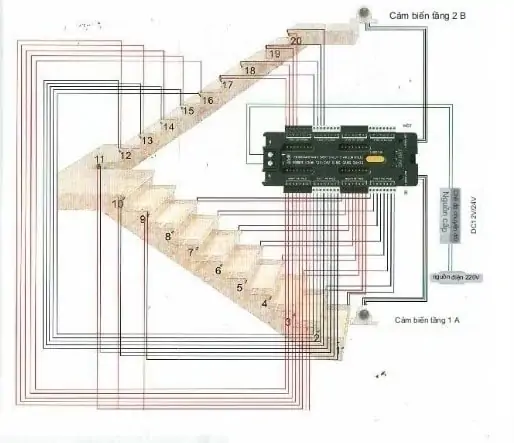

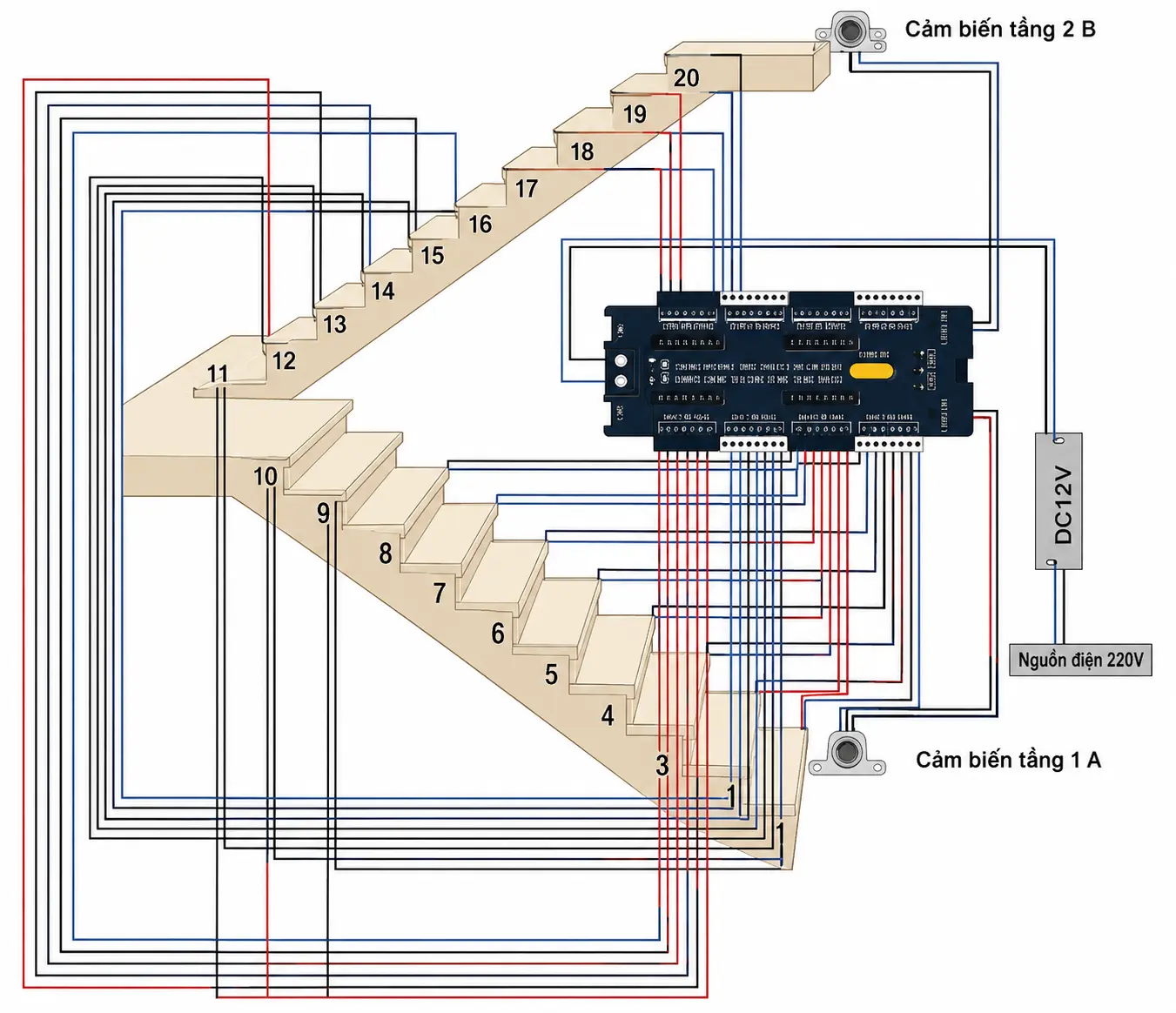

• Lưu ý: khi lắp đặt led cần đảm bảo tính an toàn về điện. Tránh việc rò rỉ điện gây chập cháy và gây nguy hiểm tới người sử dụng.sơ đồ lắp đặt đèn cảm biến cầu thang thông minh 32 bậc

Video Hướng Dẫn Cách Lắp Đặt & Cài Đặt Cảm Biến Cầu Thang Thông Minh (Tự Động Bật Tắt Đèn)

Cách tính công suất nguồn cho đèn cầu thang

Nguồn điện phải có cùng điện áp với đèn và bộ điều khiển. Không sử dụng nguồn 12V cho đèn 24V hoặc ngược lại.

Công suất nguồn nên được tính theo công thức:

Công suất nguồn tối thiểu = Tổng công suất LED × 1,2

Trong đó, 20% công suất dự phòng giúp nguồn hoạt động ổn định và hạn chế tình trạng quá tải.

Ví dụ: Hệ thống có 20 bậc, mỗi bậc sử dụng đoạn LED công suất 3W:

$$20\times 3=60W$$

Công suất nguồn tối thiểu nên chọn:

$$60\times 1,2=72W$$

Trong trường hợp này có thể chọn nguồn từ 75W trở lên, đồng thời phải bảo đảm tổng tải không vượt quá giới hạn của bộ điều khiển.

Lưu ý: ví dụ 3W/bậc chỉ là ví dụ tính toán, không phải công suất cố định của sản phẩm.

Nguyên tắc đấu nối và lắp đặt

1. Đếm số bậc thực tế và đánh số theo đúng thứ tự.
2. Xác định điện áp của đèn LED là 12V hay 24V.
3. Tính tổng công suất tải để chọn nguồn phù hợp.
4. Lắp mắt cảm biến tại đầu và cuối cầu thang.
5. Kết nối từng đèn vào đầu ra tương ứng của bộ điều khiển.
6. Kiểm tra đúng cực âm và cực dương trước khi cấp điện.
7. Chạy thử toàn bộ hệ thống trước khi đóng trần, ốp gỗ hoặc hoàn thiện đá cầu thang.
8. Cài đặt số bậc, độ sáng, thời gian duy trì và tốc độ hiệu ứng.
9. Cố định bộ điều khiển trong hộp kỹ thuật khô ráo, thông thoáng và có thể tiếp cận khi cần bảo trì.

Việc đấu nối hệ thống điện nên được thực hiện bởi người có chuyên môn. Tuyệt đối không cấp trực tiếp điện AC 220V vào bộ điều khiển hoặc đầu ra đèn DC.

Một số lỗi thường gặp và cách kiểm tra

Hệ thống hoàn chỉnh cần những gì?

Các thành phần cần chuẩn bị

Một hệ thống đèn cầu thang tự động thông thường gồm:

1. Bộ điều khiển cầu thang tối đa 32 bậc.
2. Hai mắt cảm biến lắp tại đầu và cuối cầu thang.
3. Nguồn DC 12V hoặc 24V phù hợp với đèn.
4. Đèn LED cho từng bậc.
5. Thanh nhôm định hình và mặt tán quang nếu sử dụng LED dây.
6. Dây tín hiệu hoặc dây cấp điện từ bộ điều khiển tới từng bậc.
7. Hộp kỹ thuật để bảo vệ nguồn và bộ điều khiển.
8. Phụ kiện đấu nối, cách điện và cố định dây dẫn.

Vui lòng kiểm tra phần “Bộ sản phẩm bao gồm” trước khi đặt hàng. Đèn LED, nguồn và thanh nhôm có thể không nằm trong giá của bộ điều khiển nếu không được ghi cụ thể.

Câu hỏi thường gặp

Cảm biến cầu thang 32 bậc có dùng được cho cầu thang 20 bậc không?

Có. Người dùng có thể cài đặt số bậc theo thực tế và không bắt buộc phải sử dụng đủ 32 đầu ra.

Mạch có tự nhận biết người đi lên và đi xuống không?

Hai mắt cảm biến được bố trí tại đầu và cuối cầu thang giúp hệ thống kích hoạt hiệu ứng theo hướng di chuyển tương ứng, với điều kiện được đấu nối và cài đặt đúng.

Có thể dùng đồng thời đèn LED 12V và 24V không?

Không nên dùng chung hai điện áp trong cùng một hệ thống. Nguồn, bộ điều khiển và đèn phải được lựa chọn đồng bộ theo 12V hoặc 24V.

Bộ điều khiển có dùng trực tiếp điện 220V không?

Không. Sản phẩm sử dụng đầu vào DC 12V–24V. Điện AC 220V phải được chuyển đổi qua bộ nguồn DC phù hợp.

Cảm biến có sử dụng ngoài trời được không?

Không nên. Bộ điều khiển được thiết kế cho môi trường trong nhà và không có khả năng chống nước.

Có thể điều chỉnh tốc độ đèn sáng lần lượt không?

Có. Sản phẩm hỗ trợ năm mức tốc độ gồm khoảng 0,3; 0,5; 0,8; 1,0 và 1,2 giây.

Khi mất điện, thiết bị có giữ cài đặt không?

Không. Sau khi mất nguồn, bộ điều khiển có thể trở về cấu hình mặc định. Người dùng cần kiểm tra và cài đặt lại số bậc, độ sáng, thời gian duy trì và tốc độ hiệu ứng sau khi cấp điện trở lại.

Giá sản phẩm đã bao gồm nguồn, đèn và thanh nhôm chưa?

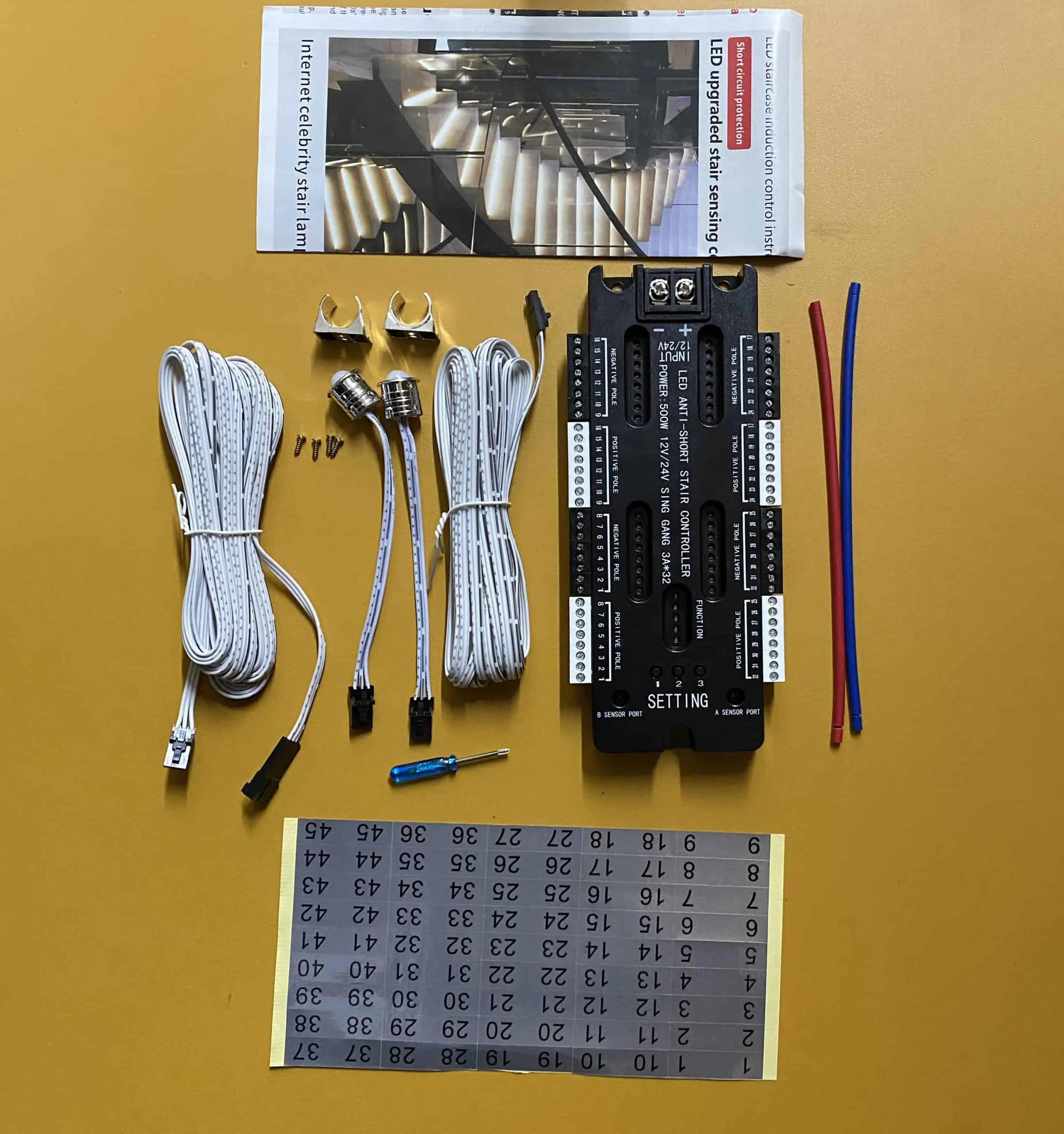

Không. Giá sản phẩm gồm có 01 mạch cảm biến, 02 mắt cảm biến, 02 dây nối dài cho cảm biến, 01 hướng dẫn lắp đặt.

một số mã thanh nhôm định hình led được sử dụng trong việc thi công đèn cảm biến cầu thang thông minh

Tư vấn cấu hình đèn cầu thang theo số bậc

Mỗi công trình có số bậc, chiều rộng bậc, loại LED và cách đi dây khác nhau. MIULED hỗ trợ kiểm tra cấu hình, tính công suất nguồn và tư vấn vật tư trước khi khách hàng đặt mua.

Khi liên hệ, bạn nên cung cấp:

• Tổng số bậc cầu thang;
• Chiều rộng mỗi bậc;
• Loại đèn hoặc LED dự kiến sử dụng;
• Điện áp 12V hay 24V;
• Ảnh hiện trạng hoặc bản vẽ cầu thang;
• Công trình đang thi công mới hay cải tạo.

Liên hệ Call/Zalo 0962 507 988 để được tư vấn cấu hình phù hợp và hạn chế mua thiếu hoặc sai vật tư.
