Bảng tra kích thước và rãnh khoét thanh nhôm LED

Thanh nhôm LED có nhiều kiểu dáng và kích thước khác nhau. Có loại lắp nổi, lắp âm vào tủ gỗ, âm trần thạch cao hoặc trát phẳng cùng bề mặt. Vì vậy, không thể lấy chiều rộng phủ bì của thanh nhôm làm kích thước rãnh khoét.

Ví dụ, một thanh nhôm có mặt ngoài rộng 24,7 mm nhưng phần thân chìm chỉ cần rãnh khoảng 18 mm. Nếu thợ khoét theo kích thước phủ bì, rãnh có thể rộng quá mức, khiến hai cánh của thanh không còn đủ bề mặt để che mép.

Bảng dưới đây giúp bạn phân biệt các loại kích thước, chọn đúng thanh nhôm và hạn chế tình trạng khoét rãnh quá rộng, quá nông hoặc không lắp vừa sản phẩm.

Lưu ý quan trọng: Kích thước trong bài dùng để chọn mẫu và dự toán ban đầu. Trước khi phay hàng loạt hoặc đóng trần, nên đo trực tiếp thanh nhôm thực tế và thử trên một đoạn vật liệu mẫu.

1. Cần phân biệt những kích thước nào?

Khi đọc bản vẽ thanh nhôm LED, bạn thường gặp bốn thông số sau:

Kích thước phủ bì

Đây là chiều rộng lớn nhất của toàn bộ thanh nhôm, bao gồm cả hai cánh che mép nếu có.

Kích thước phủ bì giúp xác định:

• Thanh nhôm chiếm bao nhiêu diện tích trên bề mặt;
• Hai cánh có che kín mép rãnh hay không;
• Khoảng cách tối thiểu đến cạnh tủ, vách hoặc đường chỉ trang trí.

Kích thước này thường không phải kích thước rãnh khoét.

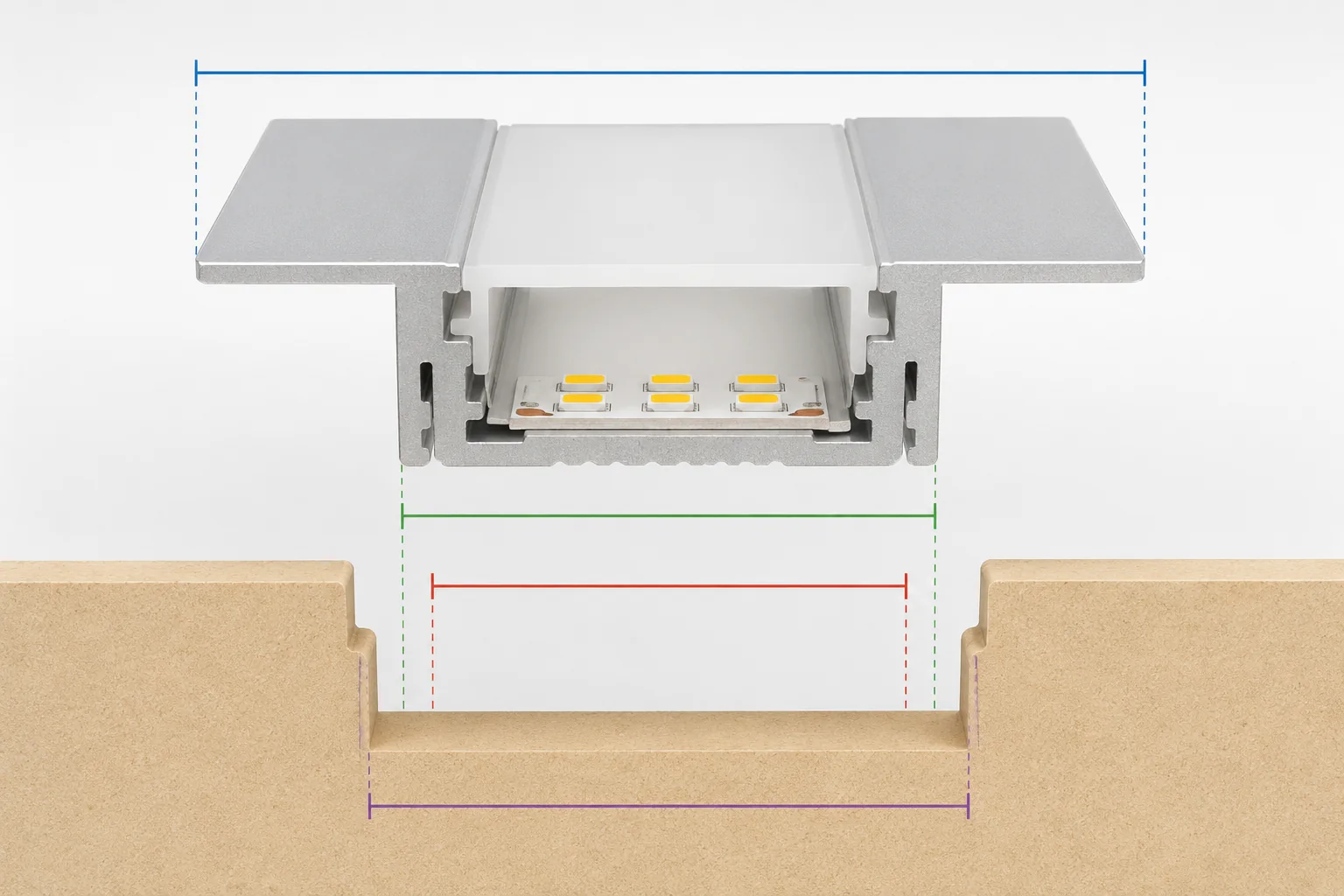

Kích thước thân âm

Đây là chiều rộng và chiều cao của phần thân cần nằm trong gỗ, thạch cao hoặc vật liệu hoàn thiện.

Đối với thanh nhôm lắp âm có cánh, chiều rộng rãnh thường được xác định theo phần thân âm, không tính hai cánh phủ bên ngoài.

Kích thước mặt tán quang

Đây là bề rộng của vùng phát sáng nhìn thấy sau khi hoàn thiện. Mặt tán quang càng rộng thì đường sáng càng lớn, nhưng hiệu quả ánh sáng còn phụ thuộc vào:

• Loại LED dây;
• Mật độ chip LED;
• Chiều sâu của thanh;
• Khoảng cách từ LED đến mặt tán quang;
• Độ đục của tấm tán quang.

Kích thước rãnh khoét

Kích thước rãnh khoét gồm:

• Chiều rộng rãnh: quyết định phần thân thanh có đưa vào được hay không;
• Chiều sâu rãnh: quyết định thanh có nằm phẳng với bề mặt hay bị nhô lên;
• Chiều dài rãnh: xác định theo chiều dài tuyến đèn và phương án đi dây.

Đây là thông số thợ mộc, thợ thạch cao và đơn vị thi công cần thống nhất trước khi gia công.

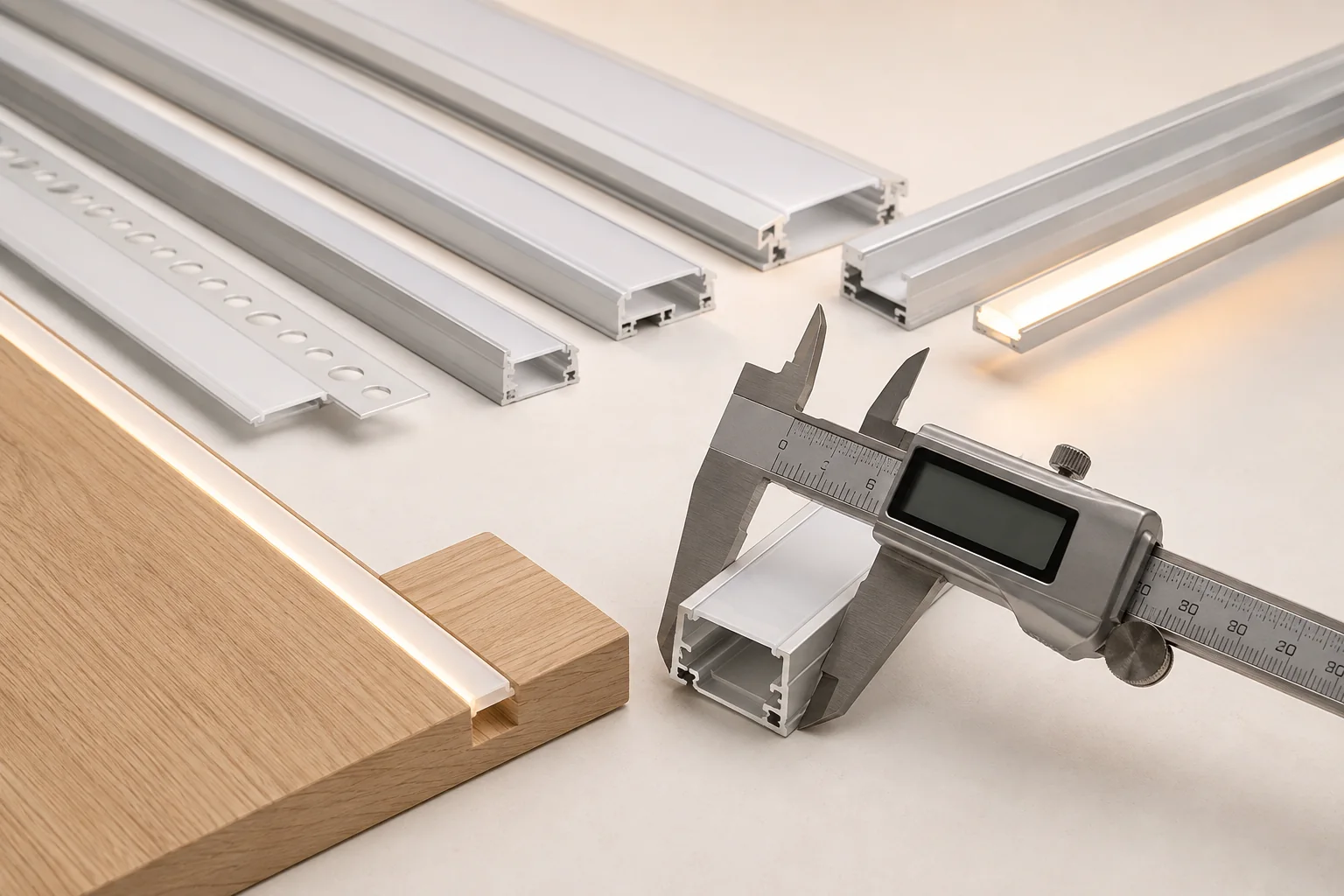

2. Bảng tra kích thước rãnh khoét thanh nhôm LED MIULED

Bảng dưới đây tổng hợp một số mẫu có thông số được công bố trên MIULED:

Thông số KR-508 được MIULED công bố với kích thước thanh 24,7 × 7 mm và rãnh phay tham khảo 18 × 8 mm. Trang sản phẩm cũng khuyến nghị kiểm tra thanh thực tế trước khi phay toàn bộ tủ. Xem thanh nhôm LED âm tủ KR-508.

Mẫu KR-619 có kích thước ngoài khoảng 30,3 × 9,8 mm nhưng rãnh lắp chỉ khoảng 23 × 10 mm. Đây là ví dụ rõ ràng cho thấy chiều rộng phủ bì không đồng nghĩa với chiều rộng cần khoét. Xem thanh nhôm LED KR-619.

Đối với các đường sáng âm trần bản lớn, mẫu KR-7635A sử dụng rãnh rộng 76 mm, còn KR-12035A sử dụng rãnh rộng 120 mm. Xem KR-7635A và KR-12035A.

3. Bảng chọn nhanh theo vị trí lắp đặt

Thanh lắp nổi không cần phay rãnh theo thân thanh. Tuy nhiên, thợ vẫn cần chừa vị trí cho dây điện, đầu nối và nắp bịt hai đầu.

4. Cách xác định rãnh khoét khi chưa có thông số

Nếu bản vẽ sản phẩm chưa ghi rõ rãnh khoét, có thể xác định sơ bộ theo các bước sau.

Bước 1: Xác định kiểu thanh

Kiểm tra thanh thuộc một trong các nhóm:

• Lắp nổi;
• Lắp âm có cánh;
• Lắp âm không cánh;
• Âm trần trát bả;
• Thanh góc;
• Thanh uốn cong.

Chỉ các mẫu lắp âm mới cần khoét hoặc phay rãnh theo thân thanh.

Bước 2: Đo phần thân chìm

Dùng thước cặp đo:

• Chiều rộng lớn nhất của thân đi vào rãnh;
• Chiều cao từ đáy thanh đến mặt tiếp xúc hoàn thiện;
• Các gờ, ngàm hoặc vị trí lắp clip.

Không đo theo hai cánh che mép bên ngoài.

Bước 3: Xác định dung sai

Không có một mức dung sai cố định cho mọi công trình. Dung sai phụ thuộc vào:

• Độ chính xác của máy phay;
• Độ thẳng của đường khoét;
• Vật liệu gỗ, nhựa, đá hay thạch cao;
• Cách cố định bằng clip, vít hoặc keo;
• Sai số giữa các lô thanh nhôm.

Rãnh quá chật có thể làm cong thanh hoặc không đưa thanh vào được. Rãnh quá rộng khiến thanh bị xê dịch và cánh không che kín mép.

Vì vậy, nên thử từ mức gần với kích thước thân thực tế, sau đó điều chỉnh từng phần nhỏ trên mẫu thử.

Bước 4: Phay một đoạn mẫu

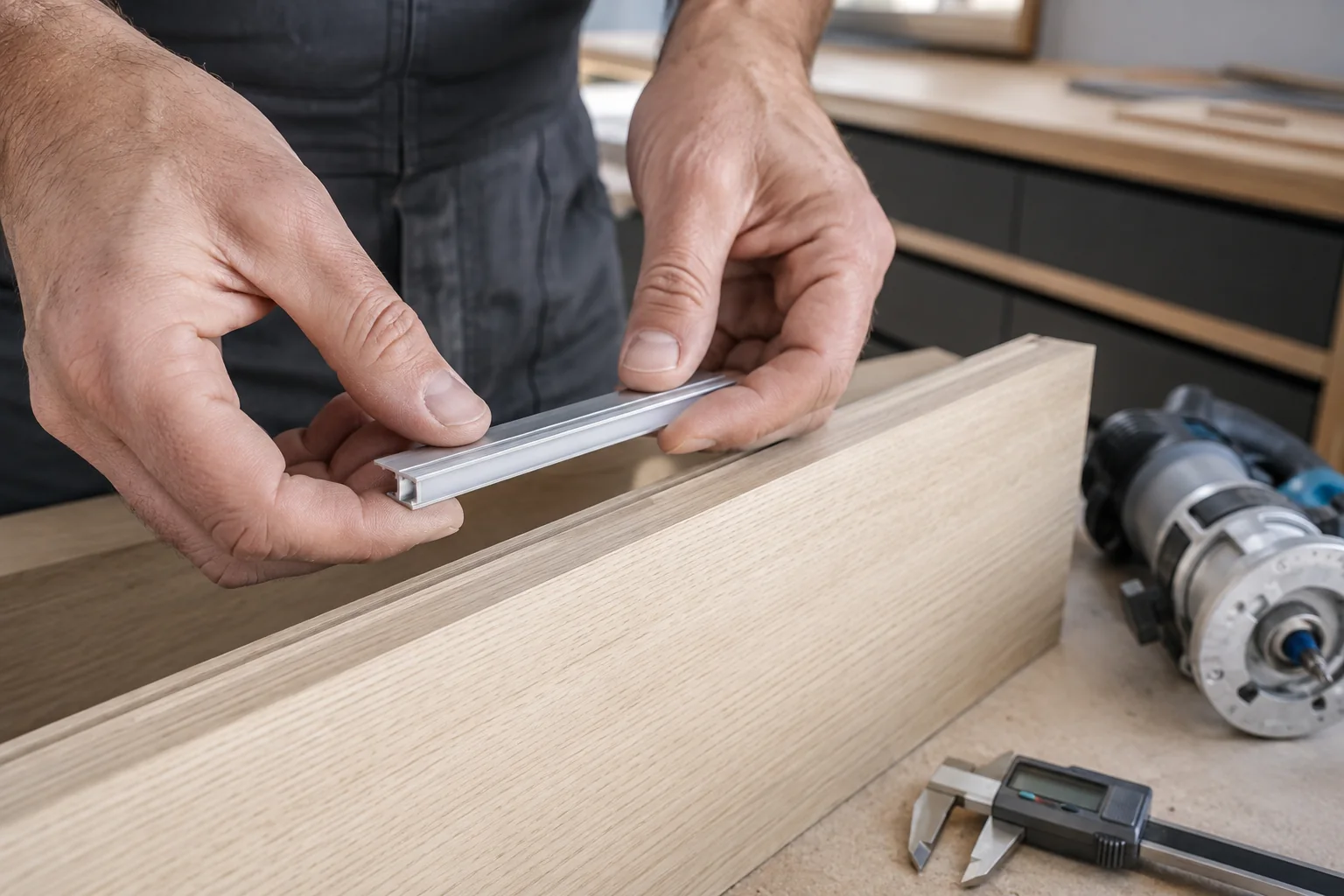

Trước khi gia công toàn bộ tủ hoặc trần, hãy phay thử đoạn dài khoảng 200–300 mm rồi đặt thanh nhôm vào kiểm tra:

• Thanh có vào rãnh nhẹ nhàng không?
• Có bị lắc ngang không?
• Mặt tán quang có phẳng với bề mặt không?
• Hai cánh có che kín mép khoét không?
• Có đủ chỗ cho dây điện và đầu nối không?

Chỉ nên gia công hàng loạt sau khi đoạn thử đạt yêu cầu.

5. Cách tính chiều sâu rãnh

Chiều sâu rãnh không phải lúc nào cũng bằng toàn bộ chiều cao phủ bì của thanh. Cần đo từ đáy phần thân chìm đến vị trí mặt thanh tiếp xúc với bề mặt hoàn thiện.

Có thể dùng nguyên tắc:

Chiều sâu rãnh ban đầu ≈ chiều cao phần thân chìm của thanh

Sau khi phay thử, điều chỉnh để mặt thanh:

• Nằm phẳng với bề mặt nếu muốn lắp âm;
• Thấp hơn một chút nếu cấu tạo cần lớp keo;
• Không bị nhô làm lộ cạnh hoặc gây vướng khi sử dụng.

Ví dụ, KR-508 cao khoảng 7 mm nhưng rãnh phay được khuyến nghị khoảng 8 mm. Phần chênh lệch tạo khoảng trống nhỏ cho sai số gia công và lớp cố định. Đây chỉ là thông số tham khảo; vật liệu thực tế vẫn cần được thử trước.

6. Rãnh khoét cho tủ gỗ cần lưu ý gì?

Khi lắp thanh nhôm vào MDF, HDF hoặc gỗ công nghiệp, cần kiểm tra độ dày tấm gỗ.

Ví dụ, nếu ván chỉ dày 9 mm mà rãnh sâu 8 mm, phần gỗ còn lại rất mỏng và có nguy cơ:

• Bị lộ sang mặt đối diện;
• Nứt hoặc phồng khi phay;
• Giảm khả năng chịu lực của đợt tủ;
• Lộ vít, keo hoặc dây điện.

Nên bố trí thanh cách mép ván một khoảng hợp lý và không phay xuyên qua lớp phủ bề mặt phía còn lại. Với tủ bếp, tủ trưng bày hoặc tủ quần áo, cần xác định trước vị trí nguồn, cảm biến và đường dây để tránh khoan cắt lại sau khi đã hoàn thiện.

7. Rãnh khoét cho trần thạch cao cần lưu ý gì?

Đối với trần thạch cao, kích thước rãnh chỉ là một phần của công việc. Trước khi khoét, cần kiểm tra:

• Tuyến đèn có vướng xương trần không;
• Thanh nhôm được giữ bằng tai cài, vít hay khung phụ;
• Nguồn LED đặt ở đâu để có thể bảo trì;
• Đường dây đã được đi trước khi đóng trần chưa;
• Mối nối giữa các thanh có thẳng và kín không;

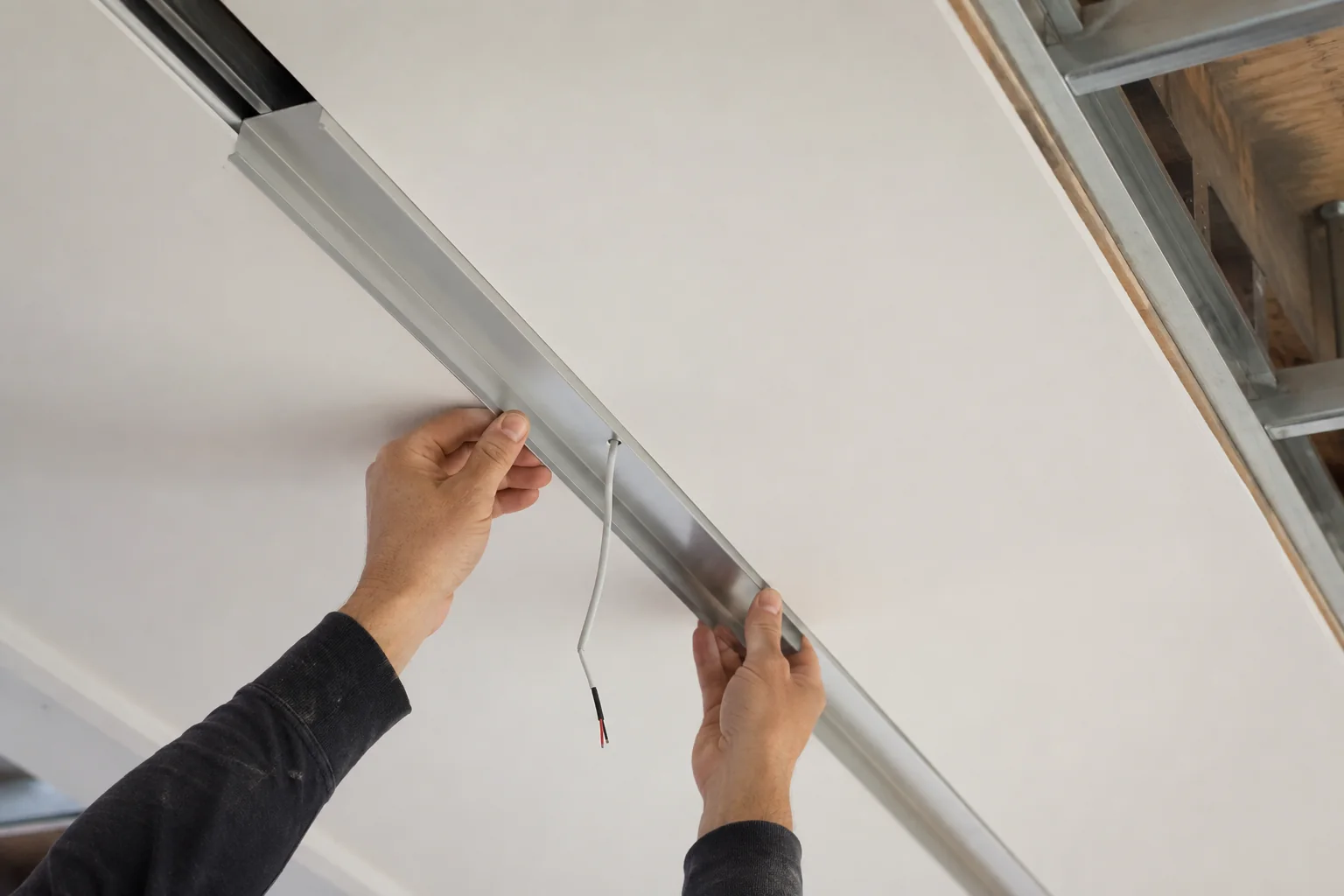

• Có cần chừa khe co giãn hoặc xử lý nứt mép hay không.

Thanh âm trần bản rộng như KR-7635A hoặc KR-12035A cần được đỡ chắc. Không nên chỉ dùng keo dán trực tiếp lên mép tấm thạch cao, đặc biệt với tuyến dài.

8. Chọn thanh nhôm theo bề rộng LED dây

Ngoài rãnh khoét, khoang đặt LED phải đủ rộng cho bản mạch.

Không nên chọn khoang vừa khít tuyệt đối với bản LED. Cần chừa chỗ cho mối hàn, dây dẫn và thao tác dán LED.

Thanh nhôm còn đóng vai trò tản nhiệt, bảo vệ LED và tạo bề mặt lắp đặt ổn định. Với LED có công suất cao, nên chọn thanh lớn hơn thay vì chỉ quan tâm xem LED dây có đặt vừa hay không.

9. Làm sao để đường sáng không lộ chấm LED?

Thanh nhôm rộng chưa chắc cho ánh sáng mịn. Khả năng che điểm LED phụ thuộc vào mối quan hệ giữa:

• Mật độ chip trên một mét;
• Khoảng cách giữa LED và mặt tán quang;
• Độ sâu của thanh nhôm;
• Loại mặt tán quang;
• Công suất và góc phát sáng của chip.

Để hạn chế lộ chấm, có thể:

• Dùng LED COB hoặc LED mật độ cao;
• Chọn thanh có chiều sâu phù hợp;
• Dùng mặt tán quang trắng đục;
• Thử sáng thực tế trước khi thi công số lượng lớn.

Mặt tán quang đục giúp ánh sáng đều hơn nhưng cũng làm giảm một phần lượng sáng phát ra. Vì vậy, nên thử đồng thời cả thanh nhôm, LED dây và tấm tán quang thay vì chọn riêng từng bộ phận.

10. Những lỗi thường gặp khi khoét rãnh

Dùng kích thước phủ bì để khoét

Đây là lỗi phổ biến nhất đối với thanh âm có cánh. Hậu quả là rãnh rộng quá mức và cánh thanh không còn che kín.

Đặt làm tủ trước rồi mới chọn thanh nhôm

Mỗi mã thanh có kích thước thân khác nhau. Rãnh làm sẵn có thể không phù hợp với sản phẩm mua sau.

Thứ tự phù hợp nên là:

1. Chọn mã thanh nhôm;
2. Nhận mẫu hoặc bản vẽ mặt cắt;
3. Chọn LED dây, mặt tán quang và phụ kiện;
4. Phay thử;
5. Gia công chính thức.

Chỉ kiểm tra chiều rộng mà bỏ qua chiều sâu

Rãnh đúng chiều rộng nhưng quá nông sẽ làm thanh nhô lên. Rãnh quá sâu khiến mặt thanh bị tụt, khó hoàn thiện phẳng.

Không tính đầu nối và dây nguồn

Đầu thanh thường cần thêm không gian để luồn dây hoặc đặt mối hàn. Nếu rãnh kết thúc sát vách, thợ có thể không đủ chỗ thao tác.

Không thử thanh của đúng lô hàng

Kích thước thực tế có thể có sai số nhỏ do lô sản xuất, lớp sơn hoặc dụng cụ đo. Phay thử theo chính thanh sẽ lắp là cách an toàn nhất.

Khoét toàn bộ công trình chỉ theo thông tin trên mạng

Bảng kích thước phù hợp để dự toán và lựa chọn sản phẩm, nhưng không nên thay thế việc đo mẫu thực tế. Chỉ một sai số nhỏ trên tuyến dài cũng có thể gây hở mép hoặc làm thanh bị cong.

11. Quy trình thi công đề xuất

Để hạn chế sửa chữa, có thể thực hiện theo quy trình sau:

1. Xác định vị trí và mục đích chiếu sáng.
2. Chọn loại thanh lắp nổi, lắp âm, thanh góc hay thanh uốn.
3. Chọn LED dây phù hợp với khoang thanh và nhu cầu độ sáng.
4. Kiểm tra chiều dài cây, vị trí cắt và mối nối.
5. Nhận mẫu thanh nhôm hoặc bản vẽ mặt cắt.
6. Đo lại phần thân chìm bằng thước cặp.
7. Phay thử một đoạn ngắn trên đúng loại vật liệu.
8. Lắp thử thanh, mặt tán quang, dây và nắp bịt.
9. Cấp điện kiểm tra độ đều sáng và khả năng tản nhiệt.
10. Chỉ gia công hàng loạt sau khi mẫu thử đạt yêu cầu.

12. Câu hỏi thường gặp

Rãnh khoét có bằng chiều rộng mặt tán quang không?

Không phải lúc nào cũng bằng. Một số mẫu có khẩu độ sáng gần bằng phần thân âm, nhưng nhiều mẫu có cánh phủ lớn hơn hoặc cấu tạo ngàm khác. Cần xem bản vẽ mặt cắt của từng mã.

Có nên chừa rãnh rộng hơn thanh 1–2 mm không?

Không nên áp dụng cứng một con số cho mọi loại thanh. Với thanh nhỏ, chênh lệch 2 mm có thể quá lớn. Tốt nhất là đo phần thân, phay thử rồi điều chỉnh theo dụng cụ và vật liệu thực tế.

Thanh nhôm lắp nổi có cần khoét rãnh không?

Không cần khoét rãnh theo thân thanh. Tuy nhiên, có thể cần khoan lỗ đi dây hoặc tạo hốc nhỏ cho đầu nối.

Nên mua thanh nhôm trước hay làm rãnh trước?

Nên chọn và kiểm tra thanh nhôm trước. Nếu công trình chưa thể nhận đủ hàng, ít nhất cần có một đoạn mẫu đúng mã và đúng lô để thợ thử rãnh.

Có thể cắt thanh nhôm theo chiều dài mong muốn không?

Có. Thanh nhôm và mặt tán quang có thể được cắt theo thiết kế, nhưng cần dùng dụng cụ phù hợp để đường cắt vuông, sạch và không làm biến dạng rãnh gắn tấm tán quang.

Khoét sai rãnh có sửa được không?

Rãnh hẹp hoặc nông thường còn có thể mở rộng. Rãnh quá rộng khó sửa hơn, có thể phải chèn vật liệu, thay loại thanh có cánh rộng hơn hoặc làm lại bề mặt.

Kết luận

Muốn thi công thanh nhôm LED gọn và đẹp, điều quan trọng nhất là phân biệt kích thước phủ bì, kích thước thân âm, mặt tán quang và rãnh khoét. Không nên dùng duy nhất tên gọi hoặc chiều rộng bên ngoài để quyết định kích thước gia công.

Hãy chọn đúng mã thanh, kiểm tra bản vẽ mặt cắt, đo sản phẩm thực tế và phay thử một đoạn trước khi thi công hàng loạt. Cách làm này tốn thêm ít phút nhưng giúp tránh khoét sai toàn bộ tủ, trần hoặc vách đã hoàn thiện.
