Cách tính nguồn cho LED dây lắp trong thanh nhôm

Công thức, bảng tra và ví dụ thực tế cho hệ LED 12V/24V

LED dây lắp trong thanh nhôm thường được dùng cho tủ bếp, tủ trưng bày, hắt trần, khe tường và các đường sáng trang trí. Muốn hệ thống hoạt động ổn định, nguồn phải phù hợp với điện áp, tổng công suất và chiều dài của LED dây.

Nếu chọn nguồn quá nhỏ, đèn có thể giảm sáng, nhấp nháy hoặc làm nguồn nhanh hỏng. Nguồn quá lớn vẫn có thể sử dụng nếu đúng điện áp, nhưng thường tốn chi phí và khó bố trí hơn. Hướng dẫn dưới đây giúp người dùng và thợ thi công tính nguồn theo từng bước.

Vì sao phải tính đúng công suất nguồn?

Nguồn LED chuyển điện lưới AC 220V thành điện áp DC phù hợp với LED dây, phổ biến nhất là 12V hoặc 24V. Tính đúng nguồn giúp:

• LED sáng đủ và ổn định.
• Hạn chế nhấp nháy, giảm sáng khi bật lâu.
• Nguồn không phải chạy liên tục ở tải tối đa.
• Giảm nhiệt trong tủ và hốc kỹ thuật.
• Kéo dài tuổi thọ LED dây và bộ nguồn.
• Hạn chế hiện tượng đầu sáng, cuối tối.

Thanh nhôm giúp LED dây tản nhiệt tốt hơn nhưng không thể bù cho bộ nguồn thiếu công suất hoặc hệ thống dây dẫn bị sụt áp.

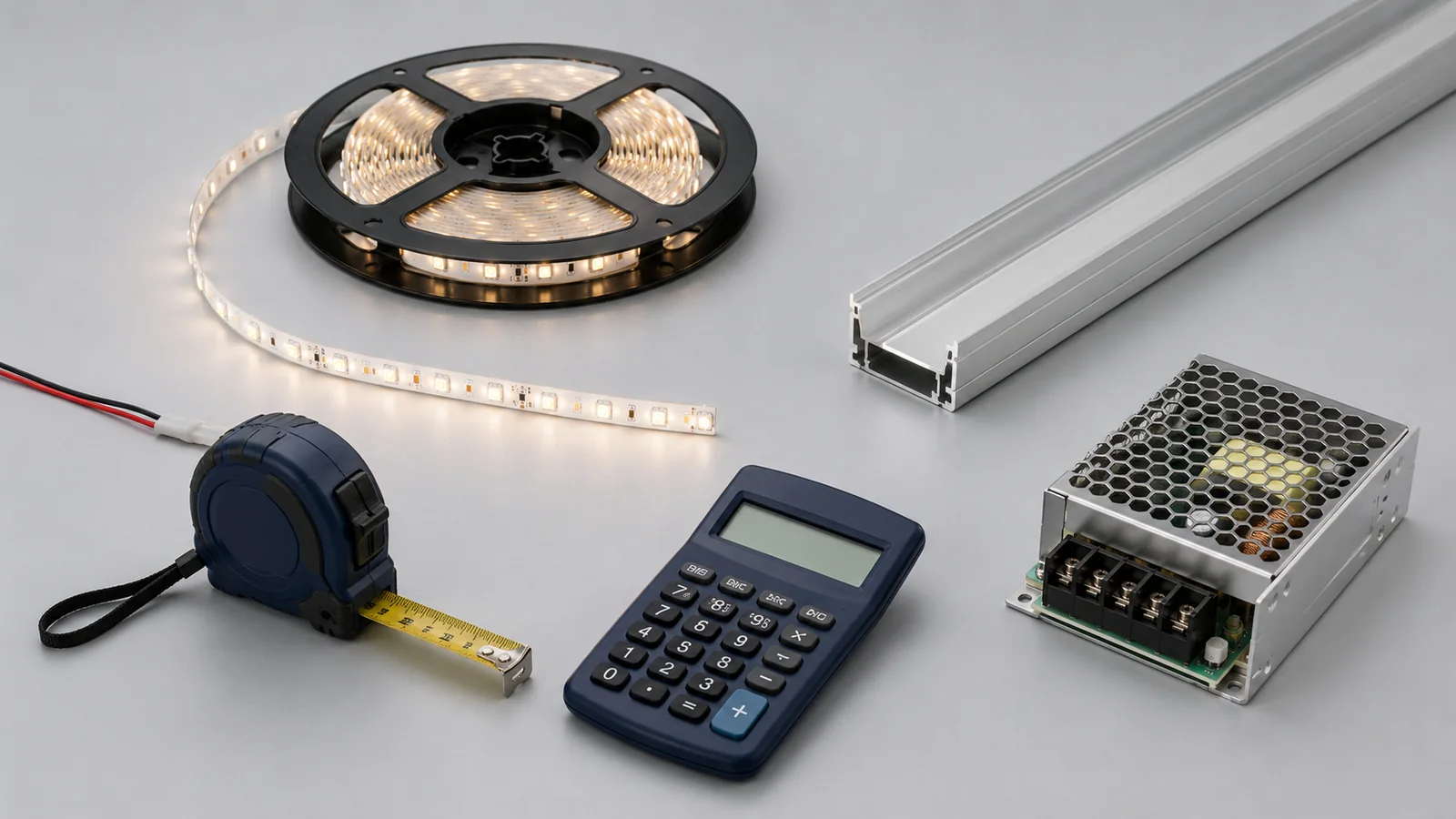

Các thông số cần biết trước khi tính

Điện áp của LED dây

Điện áp đầu ra của nguồn phải giống điện áp định mức của LED dây. LED 12V dùng nguồn 12V DC; LED 24V dùng nguồn 24V DC. Cấp 24V cho LED 12V có thể làm hỏng LED, còn nguồn 12V không thể giúp LED 24V sáng đúng công suất.

Công suất tiêu thụ trên mỗi mét

Công suất LED thường được ghi theo đơn vị W/m, ví dụ 4,8W/m, 8W/m, 10W/m, 12W/m hoặc 14,4W/m. Không nên chỉ dựa vào số chip LED trên một mét để đoán công suất vì các sản phẩm cùng mật độ chip vẫn có thể có công suất khác nhau.

Trường hợp cần ánh sáng hắt tủ, khe trần hoặc kệ trang trí thông dụng, có thể tham khảo LED dây DOSLE 120 chip/mét 12V. Sản phẩm có công suất 10W/mét, bản mạch rộng 8mm và sử dụng nguồn DC 12V. Với cuộn dài 5 mét, tổng tải LED là 50W; sau khi dự phòng 20%, nên chọn nguồn có công suất từ 60W trở lên.

Tổng chiều dài LED thực tế

Cộng chiều dài của tất cả các đoạn LED cùng đấu vào một bộ nguồn. Ví dụ: 2,4m dưới tủ + 1,2m trong khoang + 0,8m ở kệ = 4,4m LED.

Điều kiện đặt nguồn

Cần xem nguồn nằm trong khoang kín hay nơi thông thoáng, trong nhà hay ngoài trời, có dễ bảo trì không và có yêu cầu chống ẩm hay không.

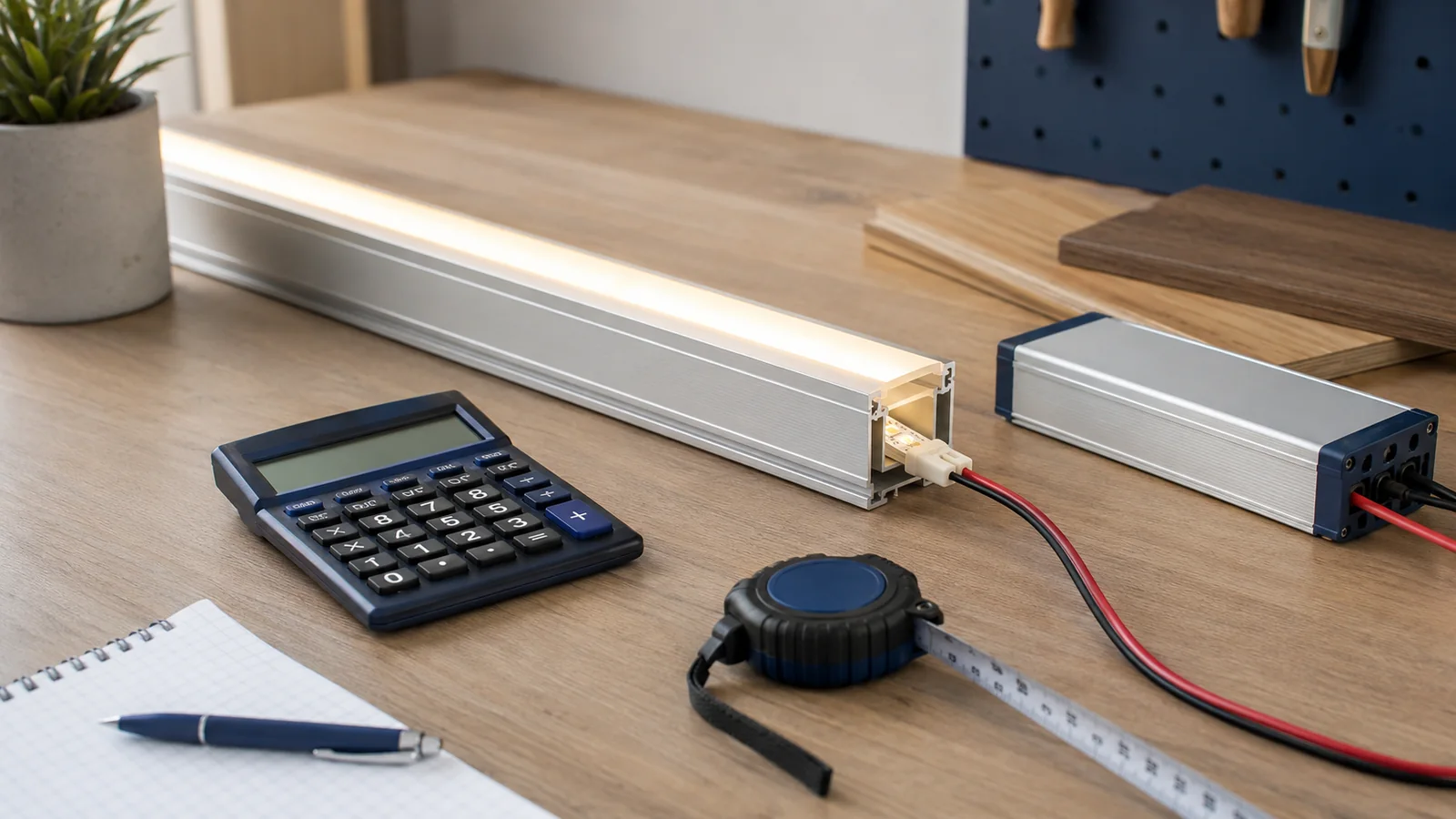

Công thức tính nguồn LED

Hệ số 1,2 tạo mức dự phòng 20%, giúp nguồn không phải hoạt động liên tục ở tải tối đa. Nếu nguồn đặt trong khoang nóng, kín hoặc hệ thống hoạt động nhiều giờ liên tục, có thể cân nhắc dự phòng 25–30% và tuân thủ giới hạn tải do nhà sản xuất công bố.

Ví dụ tính nguồn cụ thể

Ví dụ 1: LED 12V, 10W/m, dài 5m

Tổng công suất LED: 5 × 10 = 50W. Sau khi dự phòng 20%: 50 × 1,2 = 60W. Có thể chọn nguồn 12V 60W nếu điều kiện tản nhiệt tốt; trong thực tế, nguồn 12V 75W thường tạo khoảng dự phòng thoải mái hơn.

Ví dụ 2: LED 24V, 14,4W/m, dài 6m

Tổng công suất LED: 6 × 14,4 = 86,4W. Công suất nguồn tối thiểu: 86,4 × 1,2 = 103,68W. Chọn cấp nguồn tiêu chuẩn gần nhất lớn hơn, chẳng hạn 24V 120W.

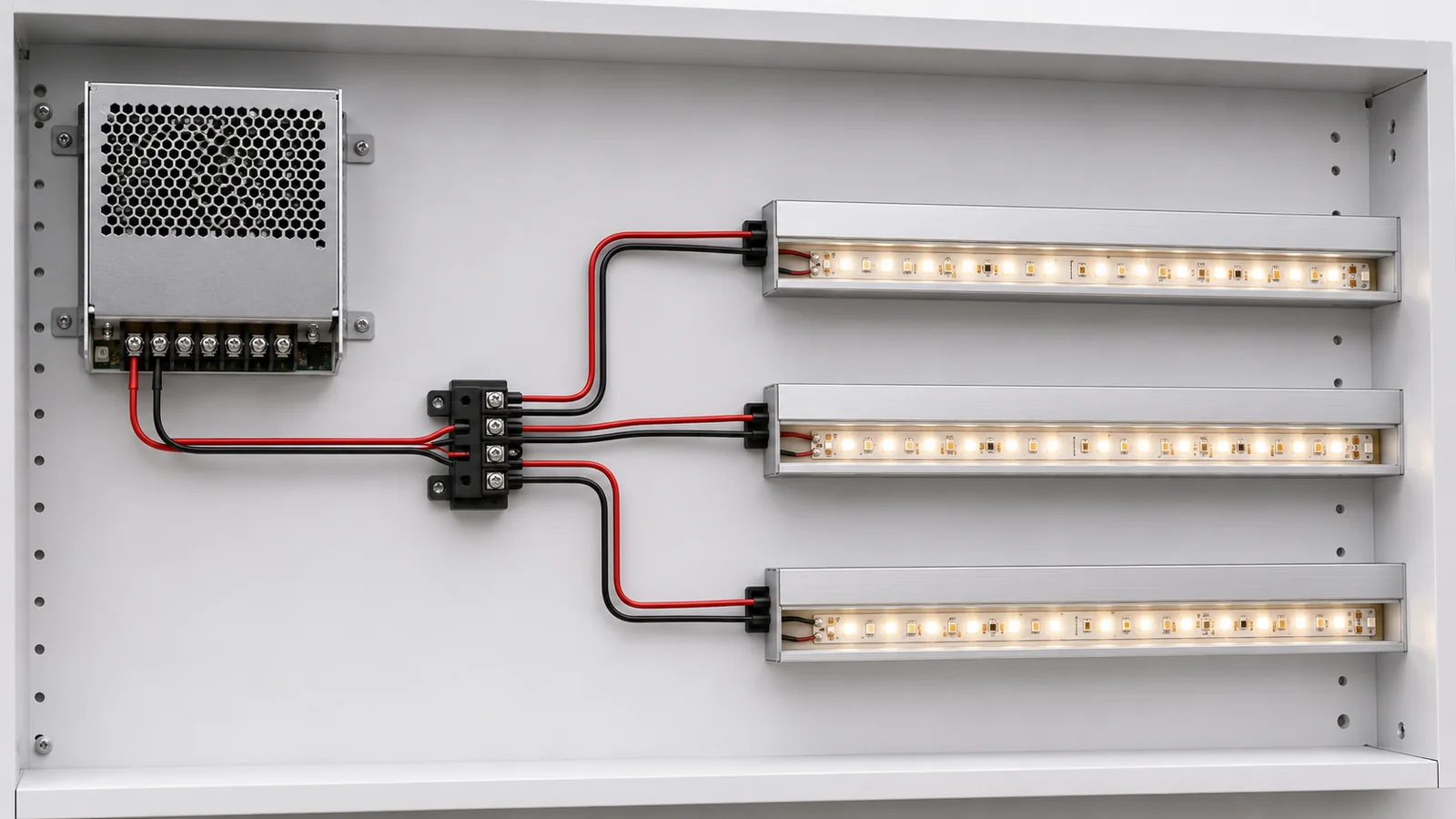

Ví dụ 3: Một nguồn cấp cho nhiều thanh nhôm LED

Tổng chiều dài là 5m, tổng tải LED là 50W và công suất nguồn tối thiểu sau dự phòng là 60W. Các nhánh nên đấu song song từ nguồn hoặc điểm phân phối điện.

Không phải LED dây nào cũng có mức tiêu thụ 10W/mét. Chẳng hạn, LED dây DOSLE 168 chip/mét sử dụng điện áp 12V nhưng có công suất 16W/mét. Nếu lắp đủ 5 mét, tổng tải là 80W và công suất nguồn tối thiểu sau khi dự phòng 20% là 96W. Trong thực tế, có thể chọn nguồn 12V 100W hoặc cấp công suất lớn hơn phù hợp với điều kiện lắp đặt.

Bảng tra nhanh công suất nguồn

Các giá trị dưới đây đã bao gồm 20% dự phòng. Khi mua nguồn, chọn cấp công suất tiêu chuẩn bằng hoặc lớn hơn kết quả tính.

Cách tính dòng điện của bộ nguồn

Ví dụ tổng tải LED là 50W: với hệ 12V, dòng tải khoảng 4,17A; sau dự phòng 20% cần nguồn khoảng 5A. Với hệ 24V, dòng tải khoảng 2,08A; sau dự phòng cần khoảng 2,5A.

Cùng một công suất, hệ 24V có dòng điện thấp hơn hệ 12V. Đây là một lý do LED 24V thường thuận lợi hơn với đường sáng dài.

LED 12V và 24V nên chọn loại nào?

Ngoài điện áp, cần kiểm tra đoạn cắt, công suất, CRI, mật độ chip, chiều rộng bản mạch và kích thước lòng thanh nhôm.

Nếu chưa xác định được loại LED phù hợp, người dùng có thể xem nhóm LED dây của MIULED để so sánh điện áp, công suất trên mỗi mét, chiều rộng bản mạch và mật độ chip. Khi tính nguồn, cần sử dụng thông số của đúng sản phẩm dự định lắp, không nên lấy một mức W/m chung cho tất cả LED dây.

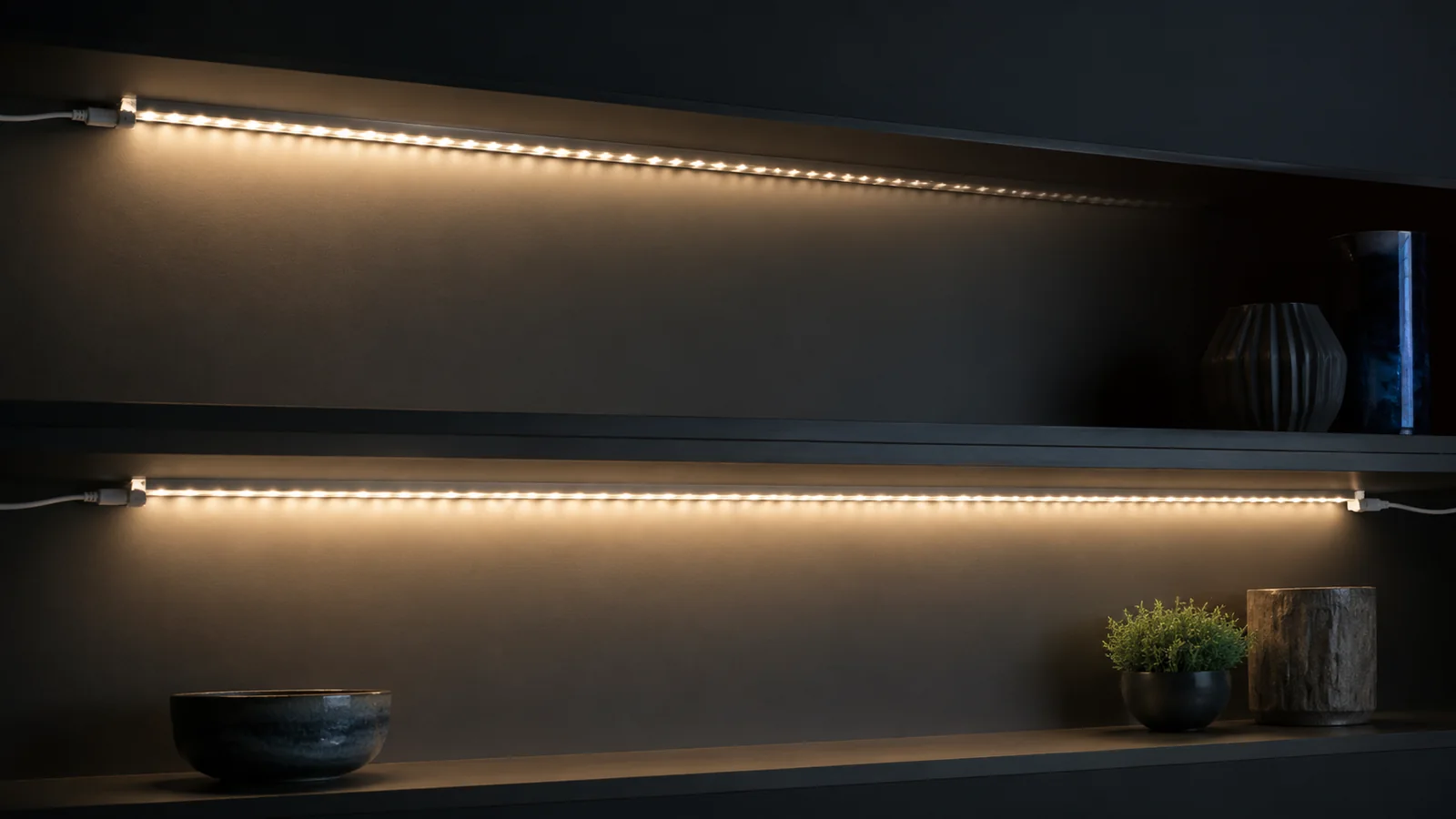

Vì sao đủ công suất nhưng cuối dây vẫn tối?

Nguồn đủ watt không bảo đảm điện áp phân bố đều trên một đường LED quá dài. Các nguyên nhân thường gặp gồm:

• Đường LED quá dài nhưng chỉ cấp điện ở một đầu.
• Dây từ nguồn đến LED quá nhỏ hoặc quá dài.
• Mối nối, đầu hàn hoặc đầu nối nhanh tiếp xúc không tốt.
• Nhiều đoạn LED được mắc nối đuôi nhau.
• Điện áp đầu ra của nguồn giảm khi chịu tải.
• Công suất thực của LED cao hơn thông số dùng để tính.

Cách xử lý

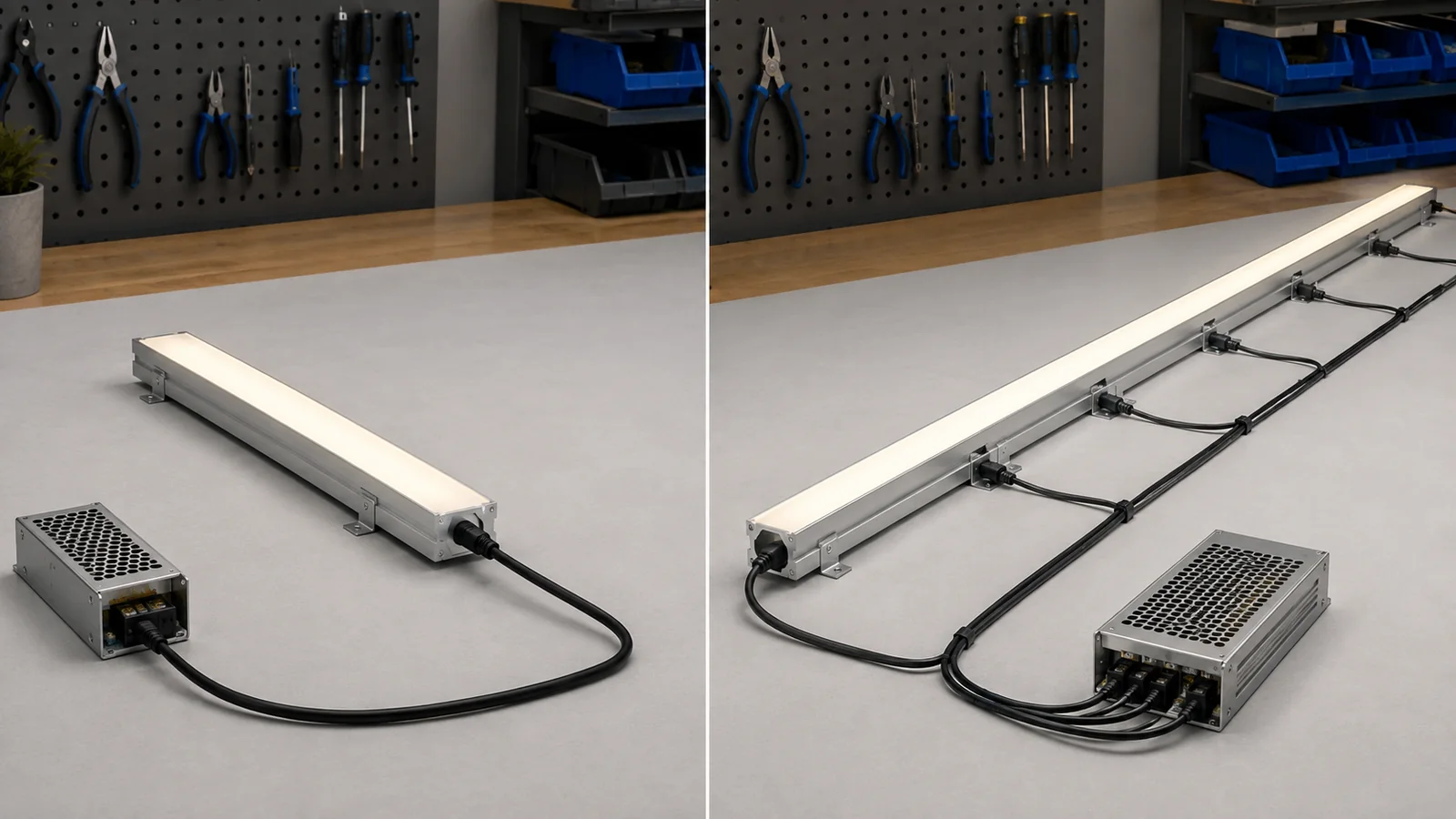

• Chia đường LED dài thành nhiều nhánh.
• Cấp điện vào hai đầu hoặc bổ sung điểm cấp giữa tuyến khi phù hợp.
• Đấu các đoạn LED song song về nguồn.
• Tăng tiết diện dây và đặt nguồn gần LED hơn.
• Ưu tiên LED 24V cho đường sáng dài.
• Đo điện áp tại đầu và cuối LED khi hệ thống đang hoạt động.

Giới hạn chiều dài cấp điện một đầu phụ thuộc vào cấu tạo từng loại LED dây. Nên tham khảo thông số của đúng sản phẩm thay vì áp dụng một con số cố định cho mọi loại.

Một nguồn lớn hay nhiều nguồn nhỏ?

Nên dùng một nguồn chung khi

• Các đoạn LED nằm gần nhau.
• Tổng công suất không quá lớn.
• Có vị trí đặt nguồn thông thoáng và dễ bảo trì.
• Có thể phân nhánh dây gọn gàng.

Nên chia nhiều nguồn khi

• Các khu vực LED cách xa nhau.
• Tuyến dây DC quá dài hoặc dễ sụt áp.
• Nguồn lớn khó bố trí trong nội thất.
• Mỗi khu vực cần công tắc hoặc bộ điều khiển riêng.
• Muốn một nguồn gặp sự cố không làm tắt toàn bộ hệ thống.

Chọn kiểu nguồn phù hợp

Nguồn tổ ong

Phù hợp hệ thống công suất lớn, nhiều nhánh hoặc có khoang kỹ thuật. Đầu đấu điện thường để hở nên cần đặt trong hộp kỹ thuật an toàn và đúng môi trường sử dụng.

Nguồn đũa

Dạng dài, hẹp, thuận tiện giấu trong tủ hoặc hốc nhỏ. Vị trí lắp vẫn phải thoát nhiệt và tiếp cận được khi cần thay thế.

Adapter

Phù hợp đoạn LED ngắn hoặc hệ dùng đầu cắm sẵn. Cách đấu đơn giản nhưng có thể khó giấu trong một số loại tủ.

Nguồn chống nước

Cân nhắc cho khu vực ẩm hoặc ngoài trời. Cấp bảo vệ của nguồn không thay thế yêu cầu chống nước của LED dây, đầu nối và toàn bộ hệ thống.

Nguồn lớn hơn có làm cháy LED không?

Thông thường là không, nếu điện áp nguồn đúng với điện áp LED và nguồn hoạt động ổn định. Ví dụ, tải LED 12V 50W có thể dùng nguồn 12V 75W hoặc 100W; LED chỉ lấy lượng dòng tương ứng với tải.

Rủi ro xuất hiện khi dùng sai điện áp, đấu sai cực, chập mạch, nguồn kém ổn định, hoặc dây dẫn và phụ kiện không chịu được dòng điện. Nguồn lớn hơn không làm LED sáng hơn; độ sáng phụ thuộc vào thiết kế và công suất thực của LED dây.

Sau khi tính được điện áp và công suất yêu cầu, có thể tham khảo danh mục nguồn DC cho đèn LED để chọn nguồn 12V, 24V hoặc loại phù hợp với hệ thống. Nên chọn công suất danh định bằng hoặc lớn hơn kết quả đã tính, đồng thời kiểm tra kích thước nguồn, vị trí lắp, khả năng thoát nhiệt và điều kiện chống ẩm.

Thanh nhôm ảnh hưởng thế nào?

Thanh nhôm không tiêu thụ điện nên không cộng vào công suất nguồn. Tuy nhiên, thanh nhôm ảnh hưởng trực tiếp đến khả năng tản nhiệt và độ bền của LED. Khi chọn thanh, cần kiểm tra:

• Lòng thanh có vừa bản LED hay không.
• Độ dày và khối lượng nhôm.
• Kiểu lắp nổi, lắp âm hay lắp góc.
• Độ sâu và khả năng tán sáng của mặt nhựa.
• Không gian luồn dây, đặt đầu nối và khả năng thoát nhiệt.

Đối với tủ bếp và đồ nội thất cần đường sáng gọn, thanh nhôm LED âm tủ KR-508 là một phương án có thể tham khảo. Thanh có lòng lắp LED rộng tối đa 12mm, phù hợp với nhiều loại LED dây bản 8mm hoặc 10mm. Trước khi mua, vẫn cần đối chiếu chiều rộng thực tế của bản LED và khoảng trống thi công.

Các lỗi thường gặp

Không chừa công suất dự phòng: Nguồn phải chạy sát 100% tải, dễ nóng và giảm tuổi thọ.

Ước lượng công suất theo số chip: Các LED cùng mật độ chip vẫn có thể tiêu thụ điện khác nhau.

Cộng chung LED khác điện áp: LED 12V và 24V không thể đấu trực tiếp vào cùng một đầu ra.

Bỏ qua bộ điều khiển: Dimmer, cảm biến và bộ khuếch đại phải đúng điện áp, chịu đủ dòng.

Chỉ nhìn số watt: Dây, đầu nối và công tắc đều có giới hạn dòng riêng.

Đặt nguồn kín hoàn toàn: Nguồn bị tích nhiệt; cần chừa khoảng thoáng và tránh vật liệu cách nhiệt.

Quy trình chọn nguồn nhanh

Bước 1. Kiểm tra LED sử dụng điện áp 12V hay 24V.

Bước 2. Xác định đúng công suất trên mỗi mét.

Bước 3. Đo tổng chiều dài LED thực tế.

Bước 4. Tính tổng tải: chiều dài × công suất mỗi mét.

Bước 5. Nhân thêm hệ số dự phòng tối thiểu 1,2.

Bước 6. Chọn nguồn đúng điện áp và có công suất tiêu chuẩn gần nhất lớn hơn kết quả.

Nếu hệ thống cần điều chỉnh độ sáng, có thể lắp thêm dimmer LED DC 12V–24V 30A. Dimmer phải được đặt ở đúng phía điện áp DC và có khả năng chịu dòng lớn hơn tổng dòng của LED. Không nên chỉ dựa vào con số 30A trên nhãn mà bỏ qua giới hạn của dây dẫn, đầu nối và điều kiện tản nhiệt.

Câu hỏi thường gặp

Có nên dùng nguồn đúng bằng công suất LED không?

Không nên trong đa số trường hợp. Cần chừa công suất dự phòng để nguồn làm việc ổn định hơn.

Nguồn 100W có chạy được 30W LED không?

Có, nếu điện áp đúng. Tuy nhiên, không nên chọn dư quá nhiều nếu không cần thiết.

Một nguồn có thể cấp cho nhiều đoạn LED không?

Có. Hãy cộng tổng tải và đấu các đoạn song song với cách phân phối dây phù hợp.

Cuối tuyến tối có phải do thiếu nguồn không?

Không nhất thiết. Nguyên nhân thường là sụt áp, dây quá nhỏ hoặc chỉ cấp điện ở một đầu.

Có thể đặt nguồn trong thanh nhôm không?

Thông thường không. Thanh nhôm chủ yếu dành cho LED dây; nguồn nên đặt ở khoang kỹ thuật riêng.

Có cần tính công suất cho thanh nhôm không?

Không. Thanh nhôm và mặt tán quang không tiêu thụ điện.

Kết luận

Để hệ thống bền và sáng đều, ngoài công suất nguồn còn phải chọn đúng điện áp, chia điểm cấp điện hợp lý, sử dụng dây dẫn đủ tiết diện và đặt nguồn tại vị trí thông thoáng. Với hệ thống dài hoặc nhiều nhánh, nên lập sơ đồ cấp điện trước khi thi công để hạn chế sụt áp và thuận tiện bảo trì.
