Hướng dẫn cắt, phay rãnh và lắp thanh nhôm LED đúng kỹ thuật

Thanh nhôm LED giúp cố định LED dây, hỗ trợ tản nhiệt và tạo đường sáng gọn hơn so với việc dán LED trực tiếp lên gỗ hoặc thạch cao. Tuy nhiên, nếu cắt thanh không vuông, phay rãnh sai kích thước hoặc dán LED khi bề mặt còn bụi, bộ đèn rất dễ bị hở mép, cong mặt tán quang hoặc bong LED sau một thời gian sử dụng.

Bài viết dưới đây hướng dẫn quy trình từ đo kích thước, cắt thanh nhôm, phay rãnh đến đấu nối và kiểm tra hoàn thiện. Nội dung phù hợp với thanh nhôm lắp âm trong tủ, thanh lắp nổi, thanh góc và một số loại thanh nhôm âm trần.

1. Chọn đúng loại thanh nhôm trước khi thi công

Trước khi cắt hoặc phay rãnh, cần xác định thanh nhôm sẽ được lắp ở đâu và ánh sáng cần chiếu theo hướng nào. Không nên chọn thanh chỉ dựa vào hình thức bên ngoài vì mỗi loại có cấu tạo và cách lắp khác nhau.

Thanh nhôm lắp nổi

Thanh lắp nổi được gắn trực tiếp lên bề mặt tủ, kệ, trần hoặc tường bằng kẹp, vít hay keo chuyên dụng. Loại này không cần phay âm nên dễ thi công và thuận tiện khi cần sửa chữa.

Thanh lắp nổi phù hợp với:

• Mặt dưới tủ bếp;
• Bên trong tủ áo;
• Kệ trưng bày;
• Hộc trang trí;
• Những vị trí không thể phay rãnh.

Thanh nhôm lắp âm

Thanh lắp âm có hai cánh nằm trên bề mặt vật liệu, trong khi thân thanh chìm vào rãnh đã phay. Sau khi hoàn thiện, người dùng chủ yếu nhìn thấy mặt tán quang và hai mép nhôm nhỏ.

Ví dụ, thanh nhôm LED âm tủ KR-508 có kích thước phủ bì 24,7 × 7 mm, còn rãnh thi công tham khảo khoảng 18 × 8 mm. Kích thước rãnh và kích thước phủ bì không giống nhau, vì vậy cần đo phần thân chìm thay vì lấy toàn bộ chiều rộng mặt thanh để phay.

Thanh nhôm góc

Thanh góc thường được lắp tại góc giao giữa đáy tủ và vách tủ. Ánh sáng chiếu chéo ra phía trước, nhờ đó hạn chế bóng tối ngay dưới mép tủ và giảm tình trạng người đứng thao tác che ánh sáng.

Có thể tham khảo thanh nhôm định hình LED KR-601 khi cần tạo đường sáng tại góc tủ, kệ hoặc hộc trưng bày.

Nếu chưa xác định được loại phù hợp, người thi công có thể xem toàn bộ nhóm thanh nhôm đèn LED định hình và đối chiếu kích thước, kiểu lắp cũng như hướng chiếu trước khi đặt hàng.

2. Dụng cụ cần chuẩn bị

Tùy quy mô công việc, có thể chuẩn bị các dụng cụ sau:

• Thước cuộn, thước vuông và bút lấy dấu;
• Máy cắt nhôm hoặc máy cắt đa năng có lưỡi phù hợp;
• Máy phay cầm tay và mũi phay thẳng;
• Thanh dẫn hướng hoặc dưỡng phay;
• Kẹp giữ vật liệu;
• Giấy nhám mịn hoặc dũa;
• Khoan, vít và kẹp cố định;
• Mỏ hàn, thiếc hàn và ống co nhiệt;
• Đồng hồ đo điện;
• Kính bảo hộ, khẩu trang và găng tay.

Không nên dùng lưỡi cắt gỗ thô để cắt thanh nhôm. Lưỡi không phù hợp có thể làm thanh rung, mẻ mặt tán quang, biến dạng mép cắt hoặc bắn phoi nguy hiểm.

3. Đo và tính chiều dài thanh nhôm

Sai số thường xuất hiện ngay từ bước lấy kích thước. Trước khi cắt, cần xác định rõ thanh được lắp lọt lòng, phủ bì hay nối tiếp với một thanh khác.

Quy trình đo nên thực hiện như sau:

1. Đo chiều dài vị trí lắp ít nhất hai lần.
2. Kiểm tra hai đầu có vuông hay bị lệch.
3. Xác định vị trí đặt nắp bịt đầu thanh.
4. Trừ phần dung sai cần thiết.
5. Đánh dấu trực tiếp trên thân nhôm.

Với vị trí lắp lọt giữa hai vách tủ, nên để khe hở nhỏ khoảng 1–2 mm tùy độ chính xác của đồ gỗ và loại nắp bịt. Nếu cắt đúng bằng kích thước lọt lòng nhưng vách không hoàn toàn vuông, thanh có thể không đưa vào được.

Nếu lắp nhiều thanh nối tiếp, nên sắp xếp để mối nối nằm ở vị trí ít quan sát. Đồng thời cần tính trước cách cấp điện nhằm tránh một đầu tuyến LED sáng mạnh nhưng đầu còn lại bị giảm sáng.

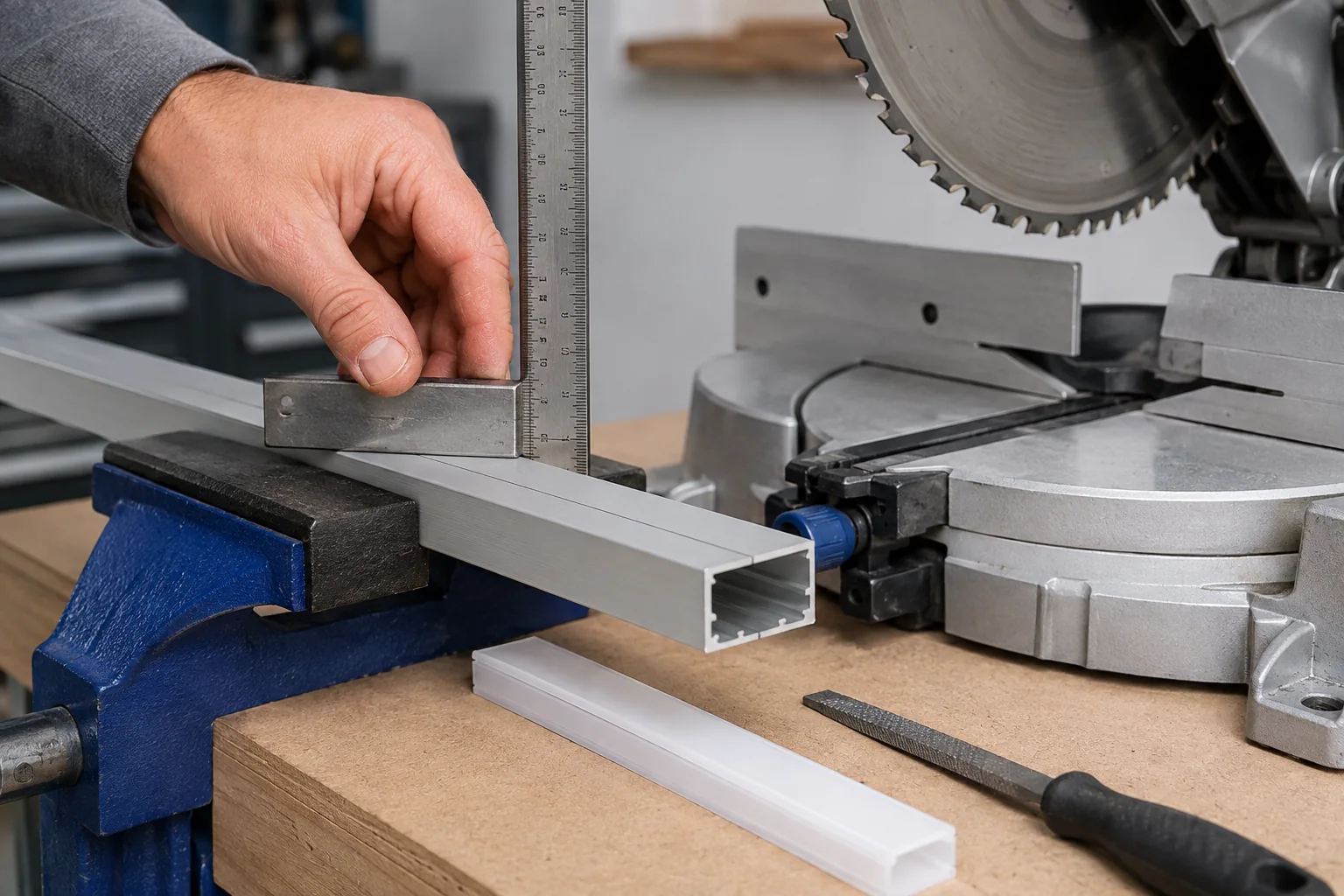

4. Cách cắt thanh nhôm LED

Bước 1: Tháo mặt tán quang

Với đa số thanh nhôm, nên tháo mặt tán quang trước khi cắt. Cắt chung cả thanh và mặt tán có thể làm tấm nhựa bị nứt, nóng chảy hoặc sứt mép.

Một số trường hợp cần giữ mặt tán trong thanh để kiểm soát kích thước, nhưng phải dùng lưỡi cắt phù hợp, tốc độ ổn định và thử trước trên một đoạn thừa.

Bước 2: Đánh dấu đường cắt

Dùng thước vuông kẻ đường bao quanh thanh. Không nên chỉ đánh một dấu nhỏ trên một mặt vì khi đưa lên máy cắt, thanh rất dễ bị xoay lệch.

Nếu cần lắp hai thanh nối thẳng, độ vuông của mặt cắt đặc biệt quan trọng. Chỉ một sai lệch nhỏ cũng có thể tạo khe hở thấy rõ khi bật đèn.

Bước 3: Kẹp cố định thanh

Kẹp thanh chắc chắn nhưng không siết quá mạnh vào phần thành mỏng. Có thể lót một miếng gỗ hoặc cao su để tránh làm xước bề mặt sơn.

Không giữ thanh bằng tay quá gần lưỡi cắt.

Bước 4: Tiến hành cắt

Hạ lưỡi cắt từ từ và giữ tốc độ đều. Không ép lưỡi quá nhanh vì có thể làm nhôm bị ba via hoặc biến dạng. Sau khi cắt xong, chờ lưỡi dừng hẳn rồi mới lấy thanh ra.

Bước 5: Làm sạch mép cắt

Dùng dũa nhỏ hoặc giấy nhám mịn để loại bỏ ba via. Mép cắt cần phẳng để:

• Nắp bịt đầu thanh lắp sát;
• Hai đoạn thanh nối không bị hở;
• Dây điện không bị cứa vào cạnh sắc;
• Mặt tán quang không bị kênh.

Sau đó thổi hoặc lau sạch toàn bộ mạt nhôm. Không để mạt kim loại nằm trong thanh vì chúng có thể làm xước LED dây hoặc gây chập tại điểm hàn.

5. Cách cắt mặt tán quang

Mặt tán quang thường làm bằng nhựa PC hoặc vật liệu tương tự nên không thể xử lý giống hoàn toàn với thân nhôm.

Có thể cắt mặt tán bằng:

• Máy cắt có lưỡi răng mịn;
• Cưa tay răng nhỏ;
• Dụng cụ cắt chuyên dụng cho nhựa.

Nên cắt mặt tán dài hơn thân nhôm một chút, sau đó lắp thử và chỉnh dần. Cách này giúp tránh tình trạng mặt tán bị hụt, để lộ khe sáng tại đầu thanh.

Không bẻ mặt tán bằng tay sau khi khía vì đường gãy thường không thẳng và có thể xuất hiện vết nứt lan dọc theo tấm.

6. Cách xác định kích thước rãnh phay

Đây là bước quan trọng nhất khi lắp thanh nhôm âm tủ. Kích thước rãnh phải được tính theo phần thân thanh đi vào vật liệu, không tính hai cánh phủ trên bề mặt.

Cần đo ba thông số:

• Chiều rộng thân chìm;
• Chiều sâu thân thanh;
• Chiều rộng phủ bì của hai cánh.

Ví dụ, thanh có mặt phủ rộng khoảng 24,7 mm chưa chắc cần rãnh rộng 24,7 mm. Với KR-508, rãnh tham khảo chỉ khoảng 18 × 8 mm. Hai mép còn lại là cánh thanh dùng để che đường phay và tựa trên bề mặt gỗ.

Kích thước của từng lô sản phẩm và độ chính xác của máy phay có thể có sai số nhỏ. Vì vậy, cách an toàn nhất là lấy một đoạn thanh thực tế làm mẫu trước khi phay hàng loạt.

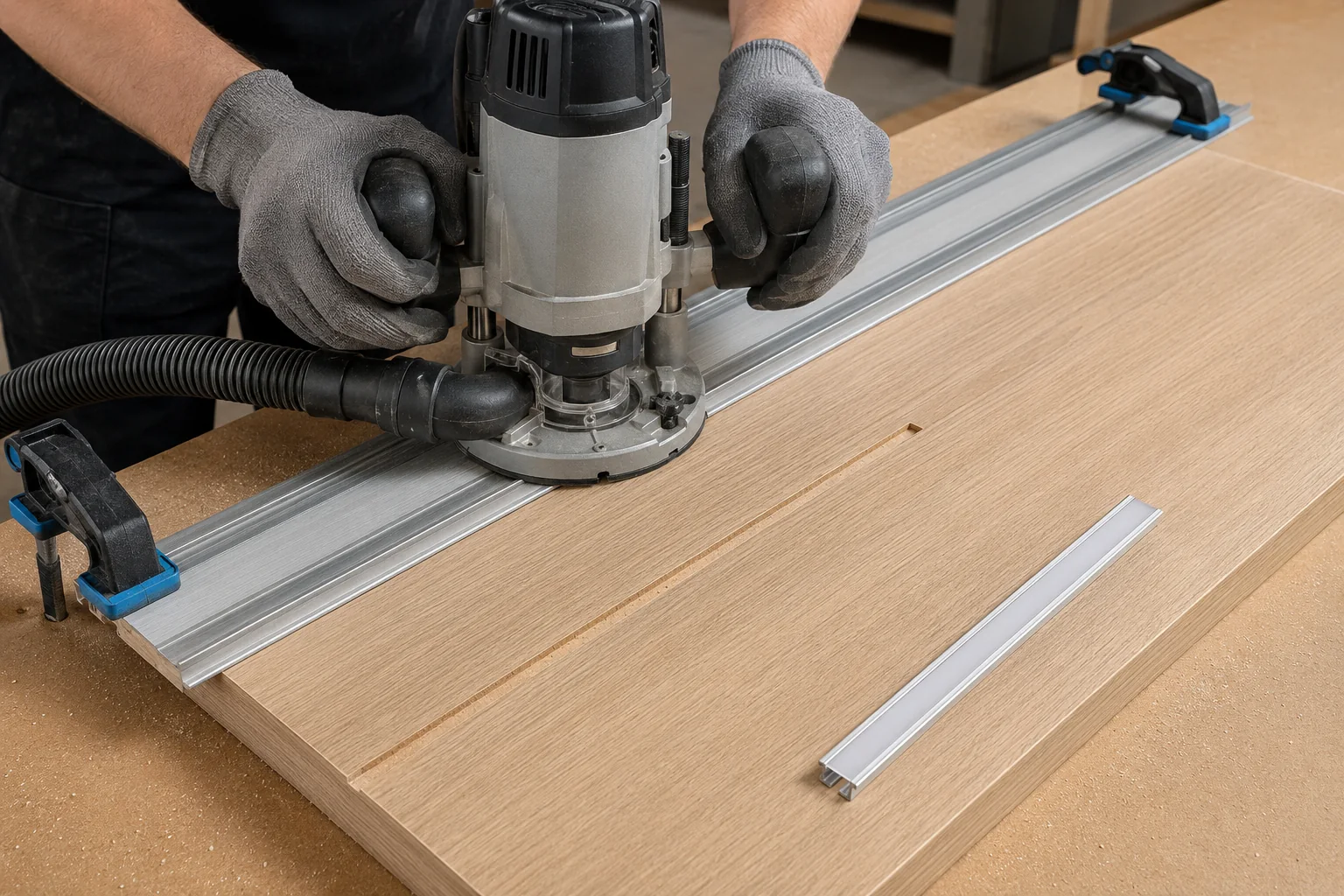

7. Hướng dẫn phay rãnh lắp thanh nhôm LED

Bước 1: Kiểm tra độ dày vật liệu

Chiều sâu rãnh không được làm phần vật liệu còn lại quá mỏng. Chẳng hạn, nếu tấm gỗ dày 18 mm và thanh chìm sâu 8 mm, phần gỗ còn lại khoảng 10 mm. Mức này có thể phù hợp trong nhiều trường hợp, nhưng vẫn phải xét vị trí vít, kết cấu tủ và tải trọng thực tế.

Không nên phay âm trên vật liệu quá mỏng nếu chưa kiểm tra khả năng chịu lực.

Bước 2: Xác định vị trí đường sáng

Với đèn dưới tủ bếp, không nên mặc định đặt thanh sát tường. Khi đặt quá sâu về phía sau, người đứng thao tác có thể tạo bóng trên mặt bàn. Vị trí thực tế cần căn theo chiều sâu tủ, mép cửa, tay nắm và vùng cần chiếu sáng.

Bước 3: Lắp thanh dẫn hướng

Dùng thước hoặc thanh dẫn được kẹp chắc vào bề mặt. Khoảng cách từ đường dẫn tới tâm mũi phay phải được tính chính xác theo đế máy.

Không nên phay bằng cách nhìn theo đường bút, đặc biệt trên một rãnh dài. Chỉ cần tay lệch nhẹ, hai cánh thanh nhôm sẽ không che kín được mép rãnh.

Bước 4: Phay thử trên vật liệu thừa

Trước khi phay lên cánh tủ hoặc tấm hoàn thiện, hãy thử trên một miếng vật liệu cùng loại. Đặt thanh vào rãnh mẫu và kiểm tra:

• Thanh có vào được hay không;
• Cánh thanh có che kín mép rãnh không;
• Mặt thanh có nằm phẳng với bề mặt không;
• Rãnh có quá rộng khiến thanh bị lỏng không.

Bước 5: Phay thành nhiều lượt

Nếu cần rãnh sâu, không nên phay toàn bộ chiều sâu chỉ trong một lượt. Hãy chia thành hai hoặc nhiều lượt để giảm rung máy, hạn chế cháy mép gỗ và giúp rãnh đều hơn.

Phay từ từ, giữ đế máy áp sát bề mặt và không dừng quá lâu tại một điểm.

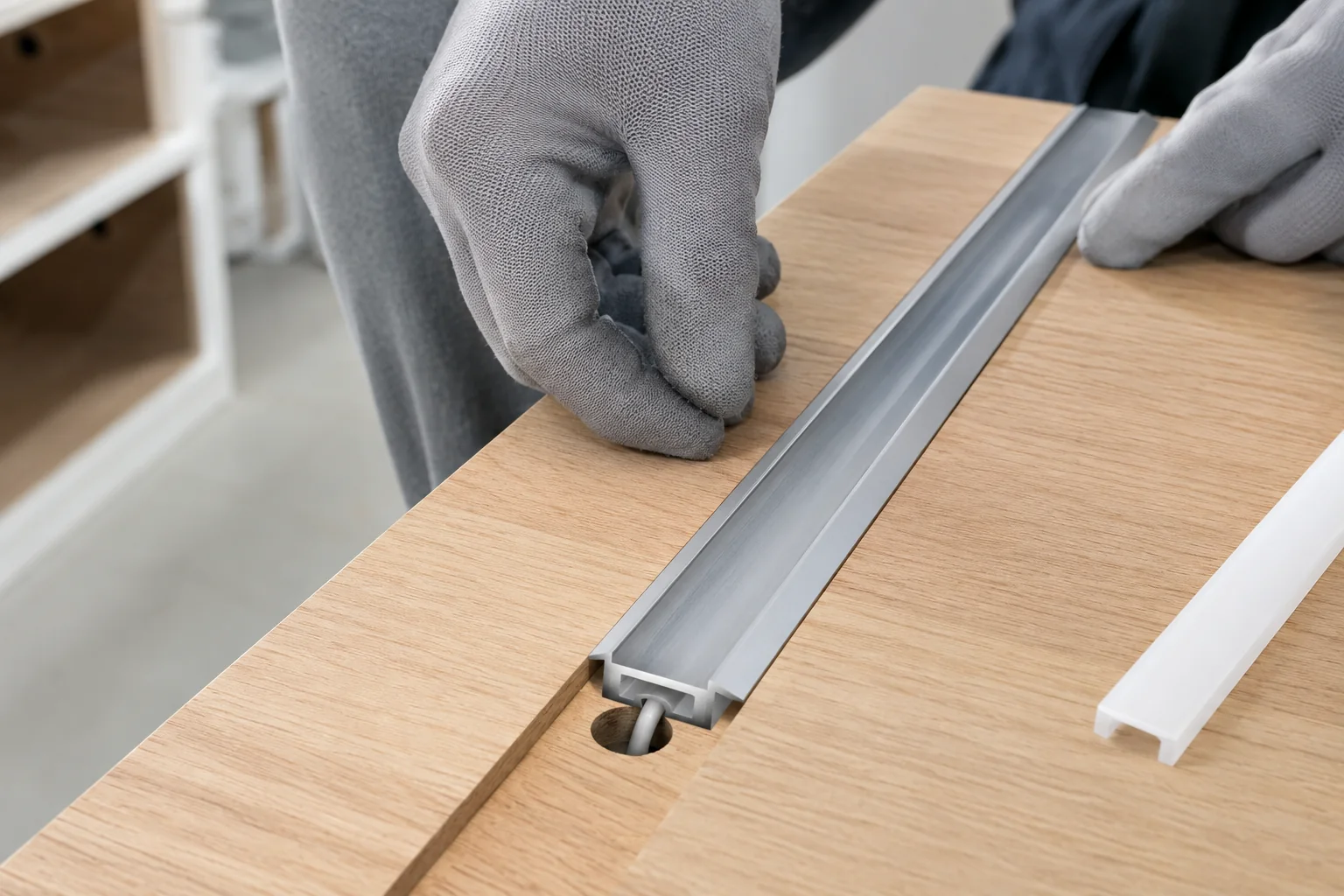

Bước 6: Vệ sinh và lắp thử

Hút sạch bụi trong rãnh rồi đặt thanh nhôm vào thử. Thanh nên vào vừa tay, không phải đóng mạnh. Nếu rãnh quá chặt, việc ép thanh có thể làm cong thân nhôm hoặc khiến mặt tán quang khó lắp.

8. Khoan lỗ luồn dây và chuẩn bị đường điện

Cần xác định đầu cấp điện trước khi cố định thanh. Lỗ luồn dây có thể đặt ở đáy hoặc đầu thanh tùy cấu tạo tủ.

Sau khi khoan:

• Làm nhẵn cạnh lỗ;
• Dùng đầu bảo vệ hoặc ống luồn nếu cạnh có thể cọ vào dây;
• Không để dây bị kẹp giữa thân nhôm và rãnh;
• Chừa đủ dây để hàn và bảo trì;
• Không đặt mối nối hở tại nơi ẩm hoặc dễ tiếp xúc.

Nguồn phải được đặt tại vị trí thông thoáng, có thể kiểm tra và thay thế. Không nên bịt kín bộ nguồn bên trong hốc gỗ mà không có đường tiếp cận.

9. Cố định thanh nhôm vào rãnh

Thanh nhôm có thể được cố định bằng kẹp, vít hoặc keo tùy thiết kế.

Cố định bằng vít

Vít cho độ chắc chắn cao và thuận tiện khi cần tháo thanh. Tuy nhiên, đầu vít phải nằm phẳng, không nhô lên vị trí dán LED dây.

Khi khoan trên thân nhôm:

1. Đánh dấu vị trí lỗ;
2. Khoan mồi;
3. Làm sạch ba via;
4. Bắt vít với lực vừa đủ.

Không siết quá mạnh vì thanh mỏng có thể bị cong.

Cố định bằng kẹp

Kẹp phù hợp với thanh lắp nổi. Cần bố trí đủ số lượng để thanh không võng, nhất là với tuyến dài hoặc vị trí lắp ngược dưới đáy tủ.

Cố định bằng keo

Keo có thể được dùng để hỗ trợ, nhưng không phải loại keo nào cũng phù hợp với nhôm, gỗ và môi trường có nhiệt. Nếu chỉ dùng băng dính mỏng trên bề mặt bụi hoặc ẩm, thanh có thể bong sau một thời gian.

Với thanh âm có hai cánh, có thể dùng một lượng keo vừa đủ tại rãnh. Tránh bơm quá nhiều khiến keo tràn lên bề mặt hoàn thiện.

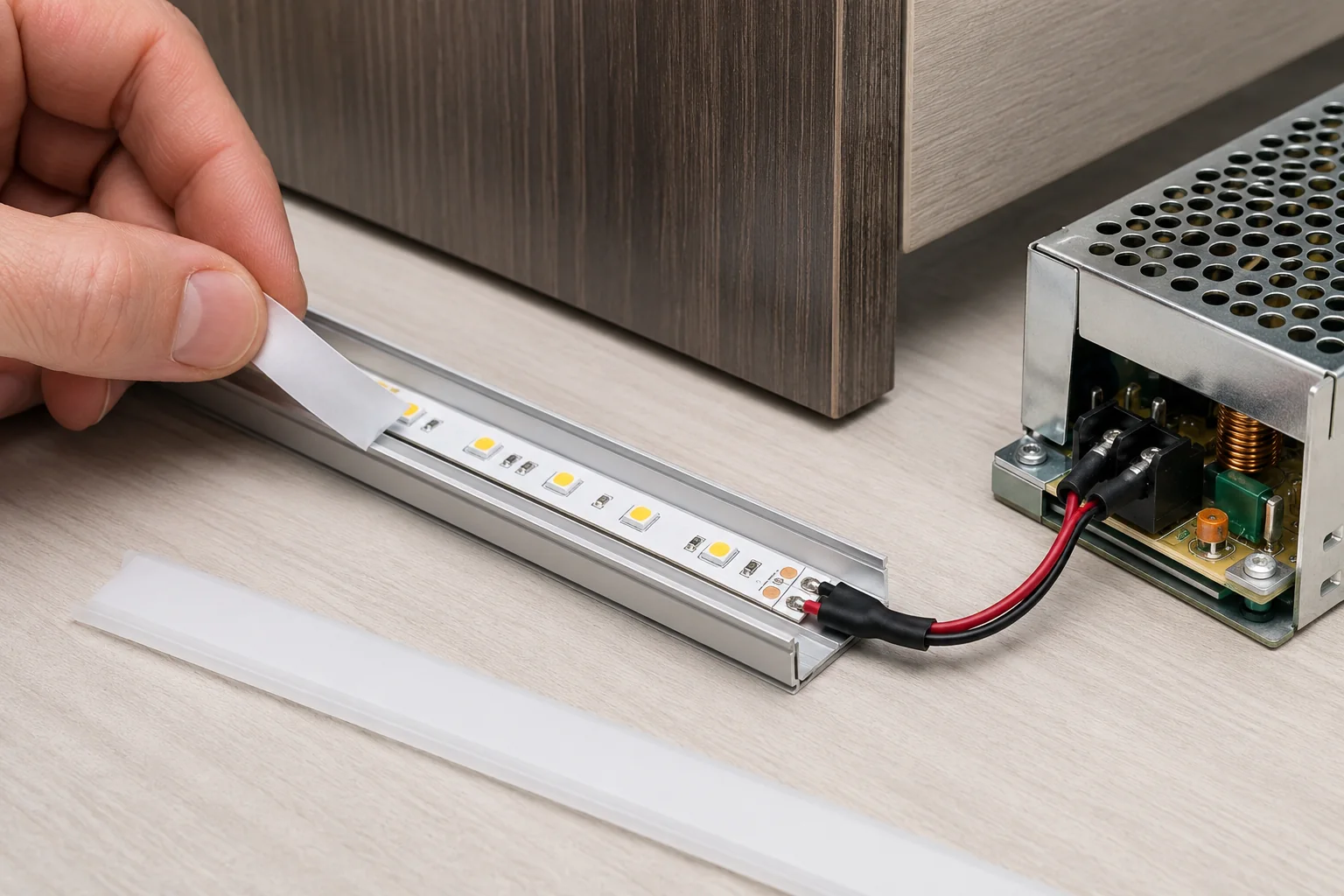

10. Dán LED dây vào thanh nhôm

Trước khi dán, lau sạch lòng thanh bằng khăn không xơ. Bề mặt phải khô và không còn bụi, dầu hoặc mạt nhôm.

Khi chọn LED dây, cần kiểm tra chiều rộng bản mạch có nhỏ hơn hoặc bằng phần lòng hữu dụng của thanh không. Không nên chỉ so sánh với chiều rộng phủ bì bên ngoài.

Các bước dán LED:

1. Đặt thử LED vào lòng thanh;
2. Xác định vị trí cắt đúng ký hiệu trên dây;
3. Hàn dây cấp điện;
4. Kiểm tra cực dương và cực âm;
5. Thử sáng trước khi bóc lớp keo;
6. Bóc keo từng đoạn ngắn và dán từ từ;
7. Miết nhẹ lên phần bản mạch, không ép trực tiếp vào chip LED.

Không kéo căng LED khi dán. LED bị kéo có thể co lại sau đó, làm bong đầu dây hoặc ảnh hưởng đến mối hàn.

Nếu muốn tạo đường sáng ít lộ điểm, cần kết hợp mật độ chip phù hợp với độ sâu thanh và loại mặt tán quang. Thanh quá nông đi cùng LED có mật độ thấp vẫn có thể nhìn thấy từng chấm sáng.

11. Đấu nối và chọn nguồn cho LED dây

Nguồn phải có điện áp đầu ra trùng với điện áp của LED dây. LED 12V phải dùng nguồn 12V; LED 24V phải dùng nguồn 24V.

Công suất nguồn tối thiểu có thể tính theo công thức:

Công suất nguồn = Công suất LED mỗi mét × Tổng chiều dài × 1,2

Ví dụ, tuyến LED dài 5 m, công suất 10 W/m:

5 × 10 × 1,2 = 60 W

Như vậy nên chọn nguồn có công suất danh định từ 60 W trở lên. Có thể tham khảo các loại nguồn DC cho LED 12V và 24V để lựa chọn điện áp, công suất và kiểu nguồn phù hợp.

Với tuyến LED dài, cần lưu ý hiện tượng sụt áp. Nếu chỉ cấp điện từ một đầu, phần cuối tuyến có thể sáng yếu hoặc sai màu. Tùy điện áp, công suất và tiết diện dây dẫn, có thể cần:

• Cấp điện từ hai đầu;
• Chia tuyến thành nhiều nhánh;
• Đặt nguồn gần tải hơn;
• Tăng tiết diện dây cấp điện.

Không đấu nối khi nguồn đang có điện.

12. Lắp mặt tán quang

Chỉ lắp mặt tán sau khi đã thử sáng và xác nhận mọi mối nối hoạt động bình thường.

Mặt tán có thể được lắp bằng cách ấn từ một đầu hoặc nhấn dần theo chiều dài, tùy cấu tạo của thanh. Không nên lắp một đầu rồi kéo trượt toàn bộ mặt tán qua tuyến dài vì cạnh nhôm có thể làm xước bề mặt.

Khi ấn mặt tán:

• Bắt đầu từ một đầu;
• Dùng lực đều;
• Không dùng vật kim loại gõ trực tiếp;
• Kiểm tra hai mép đã vào đúng ngàm;
• Không ép mạnh nếu mặt tán bị kẹt.

Nếu mặt tán cong hoặc bật khỏi ngàm, hãy kiểm tra thân nhôm có bị siết vít quá chặt hay rãnh phay có làm thanh biến dạng không.

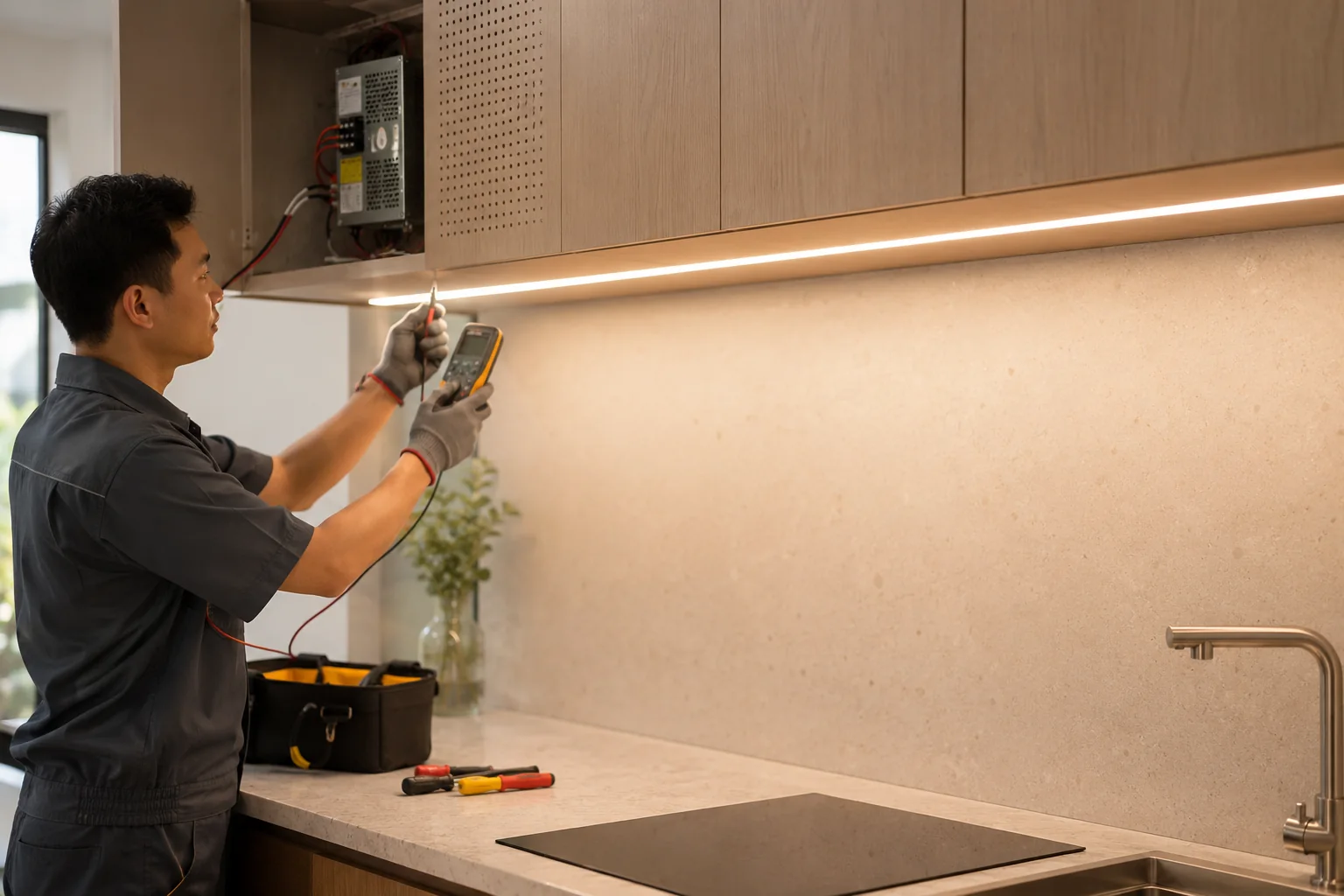

13. Kiểm tra sau khi lắp đặt

Trước khi bàn giao, nên kiểm tra toàn bộ hệ thống theo danh sách sau:

• Thanh nhôm thẳng, không võng và không lệch rãnh;
• Hai cánh thanh che kín mép phay;
• Mặt tán quang nằm đều, không bật ngàm;
• LED sáng liên tục, không nhấp nháy;
• Đầu và cuối tuyến không chênh sáng rõ rệt;
• Mối nối được cách điện;
• Nguồn không bị quá tải hoặc quá nóng;
• Dây điện không chạm cạnh nhôm sắc;
• Nắp bịt được lắp kín;
• Nguồn và bộ điều khiển vẫn có thể tiếp cận để bảo trì.

Nên cho hệ thống hoạt động thử khoảng 20–30 phút rồi kiểm tra nhiệt độ của thanh, nguồn và các điểm đấu nối.

14. Những lỗi thường gặp khi thi công

Phay rãnh theo kích thước phủ bì

Đây là lỗi phổ biến nhất. Rãnh bị rộng hơn phần thân thanh khiến hai cánh không còn điểm tựa hoặc không che hết mép phay.

Cách tránh: đo thân chìm và phay thử trên vật liệu thừa.

Cắt chung thanh nhôm và mặt tán bằng lưỡi không phù hợp

Mặt tán có thể bị nứt hoặc cháy mép, trong khi thân nhôm xuất hiện ba via lớn.

Cách tránh: tháo mặt tán, cắt riêng và dùng lưỡi răng mịn.

Dán LED khi lòng thanh còn bụi

Lớp keo phía sau LED không bám chắc, nhất là khi thanh nóng lên trong quá trình sử dụng.

Cách tránh: vệ sinh và để bề mặt khô hoàn toàn trước khi dán.

Không thử sáng trước khi lắp mặt tán

Nếu đấu sai cực hoặc mối hàn lỗi, người thi công phải tháo mặt tán và có thể làm xước hoặc gãy ngàm.

Cách tránh: thử từng đoạn LED và toàn bộ tuyến trước khi đóng mặt.

Chọn nguồn vừa đúng công suất tải

Nguồn thường xuyên hoạt động sát mức tối đa dễ nóng và giảm tuổi thọ.

Cách tránh: cộng dự phòng khoảng 20% khi tính công suất.

Không tính đường bảo trì

Nguồn bị giấu kín sau tủ hoặc trần hoàn thiện khiến việc sửa chữa rất khó khăn.

Cách tránh: bố trí hộc kỹ thuật, cửa thăm hoặc vị trí có thể tháo lắp.

15. Lưu ý đối với thanh nhôm âm trần và thanh uốn cong

Thanh nhôm âm trần thạch cao thường cần được phối hợp với đội thi công ngay từ giai đoạn làm khung và đóng tấm. Không nên chờ trần hoàn thiện mới bắt đầu xác định kích thước rãnh.

Với các đường sáng cong, không được cố bẻ thanh nhôm thẳng thông thường. Nên dùng đúng loại thanh nhôm LED dẻo uốn cong hoặc thanh nhôm LED ziczac âm trần. Mỗi loại có giới hạn bán kính cong và phương pháp cố định riêng; uốn quá gấp có thể làm thanh biến dạng, mặt tán bị nhăn hoặc đường sáng không đều.

Đối với các hệ âm trần bản rộng như thanh nhôm LED âm trần KR-7635A, cần kiểm tra đồng thời chiều rộng lỗ khoét, chiều sâu trần, kết cấu khung và vị trí đặt nguồn trước khi thi công.

Kết luận

Một bộ thanh nhôm LED đẹp không chỉ phụ thuộc vào mẫu thanh mà còn phụ thuộc nhiều vào độ chính xác của từng bước thi công. Cần đo thanh thực tế, phay rãnh thử, làm sạch mép cắt, kiểm tra nguồn và thử sáng trước khi hoàn thiện.

Nếu chưa chắc về kích thước rãnh, loại LED dây hoặc công suất nguồn, nên cung cấp cho MIULED chiều dài tuyến sáng, vị trí lắp, kích thước vật liệu và hình ảnh hiện trạng. Việc đối chiếu các thông tin này trước khi cắt và phay sẽ hạn chế đáng kể nguy cơ phải sửa lại đồ gỗ hoặc trần đã hoàn thiện.
