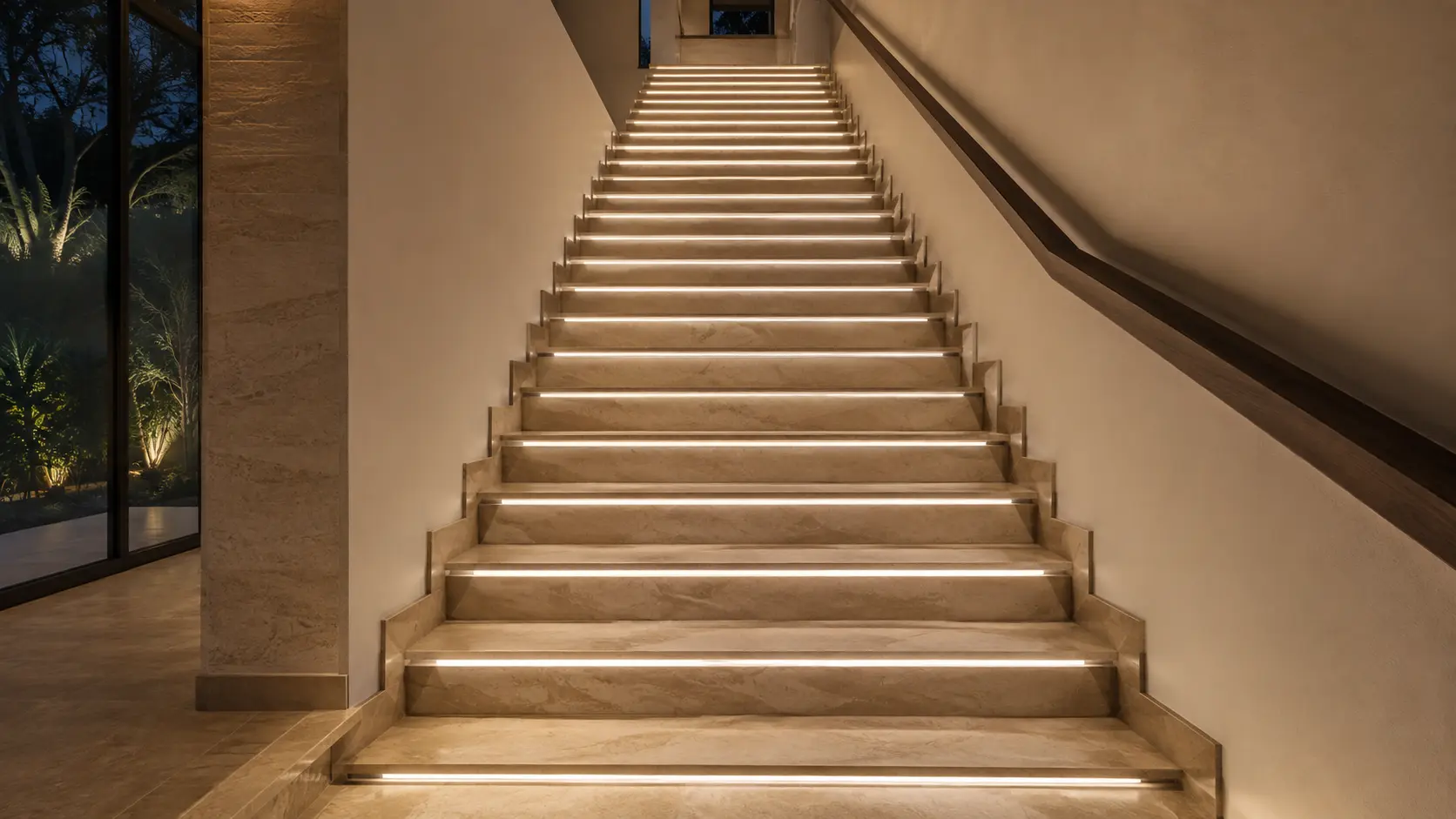

Chi phí lắp đặt bộ cảm biến đèn LED chuyển động cầu thang 21 bậc

Chi phí lắp đèn cảm biến cho cầu thang 21 bậc không chỉ gồm bộ điều khiển, LED dây, nguồn và thanh nhôm. Hệ thống còn cần một đường dây kéo từ mỗi bậc về hộp kỹ thuật, hộp chứa nguồn và mạch điều khiển, hai ổ chờ để lắp mắt cảm biến cùng nhiều vật tư đấu nối khác.

Với cấu hình mỗi bậc sử dụng một mét LED dây, tổng chi phí vật tư dự kiến khoảng 2,6–4,2 triệu đồng. Sau khi cộng nhân công, chi phí hoàn thiện có thể vào khoảng 4,6–7,7 triệu đồng. Mức cụ thể phụ thuộc chủ yếu vào vị trí hộp kỹ thuật, tổng chiều dài dây và việc cầu thang đã chừa sẵn đường đi dây hay chưa.

Đơn giá bộ cảm biến, LED dây, nguồn và thanh nhôm được tính theo giá MIULED. Chi phí dây điện, hộp kỹ thuật, ổ chờ và nhân công là mức dự kiến, cần khảo sát thực tế trước khi báo giá chính xác.

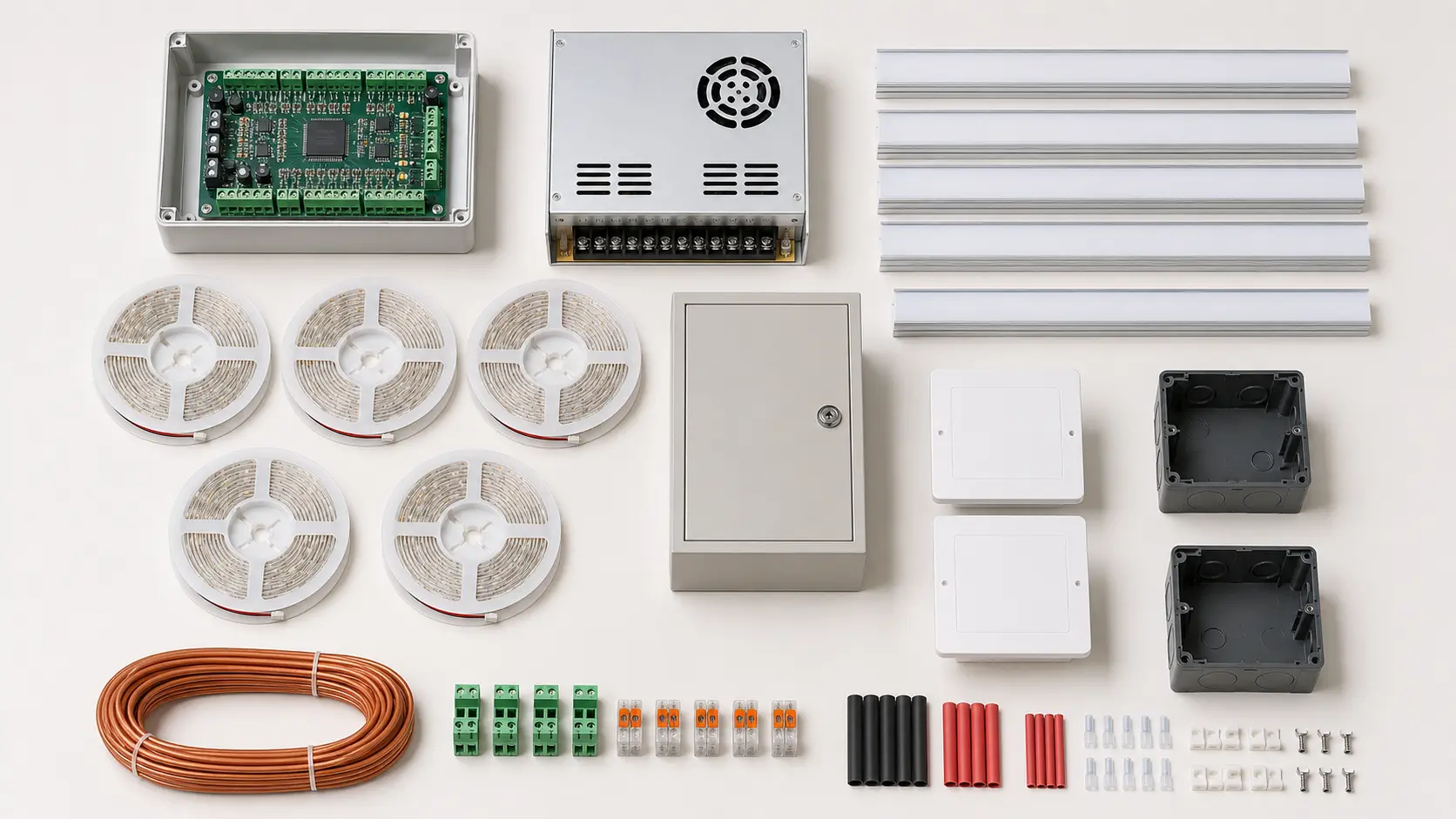

Cầu thang 21 bậc cần những vật tư gì?

Một hệ thống đèn cảm biến cầu thang 21 bậc hoàn chỉnh cần có:

1. Một bộ điều khiển cảm biến cầu thang;
2. Hai mắt cảm biến lắp ở đầu và cuối cầu thang;
3. LED dây 12V cho 21 bậc;
4. Thanh nhôm và mặt tán quang;
5. Nguồn chuyển đổi từ điện 220V AC sang 12V DC;
6. Dây điện kéo riêng từ từng bậc về hộp kỹ thuật;
7. Dây nối hai mắt cảm biến về mạch;
8. Hai ổ chờ hoặc đế âm để lắp mắt cảm biến;
9. Hộp kỹ thuật chứa nguồn và mạch;
10. Đầu nối, ống luồn, nẹp hoặc vật tư bảo vệ dây;
11. Nhân công cắt thanh nhôm, đi dây, đấu nối và cài đặt.

Trong cấu hình tham khảo của bài viết, hệ thống sử dụng bộ cảm biến chuyển động cầu thang 32 bậc, LED dây DOSLE 120 chip/mét 12V, nguồn 12V–33A và thanh nhôm mã 509, 601 hoặc 508.

Bộ cảm biến 32 bậc có dùng được cho 21 bậc không?

Có. Bộ điều khiển hỗ trợ tối đa 32 đầu ra nhưng có thể cài đặt theo đúng số bậc thực tế. Với cầu thang 21 bậc, chỉ cần sử dụng 21 cổng và để trống các cổng còn lại.

Bộ cảm biến cầu thang 32 bậc có giá tham khảo 425.000 đồng, bao gồm:

• Một mạch điều khiển;
• Hai mắt cảm biến chuyển động;
• Hai dây nối dài cho mắt cảm biến;
• Hướng dẫn đấu nối và cài đặt.

Bộ điều khiển sử dụng điện áp DC 12V–24V, có thể điều chỉnh số bậc, tốc độ chạy hiệu ứng, độ sáng và thời gian duy trì. Giá trên chưa gồm LED, nguồn, thanh nhôm, dây điện, hộp kỹ thuật và ổ chờ cảm biến.

Chi phí LED dây cho 21 bậc

Giả sử mỗi bậc sử dụng một đoạn LED dài một mét:

21 bậc × 1m = 21m LED

LED dây DOSLE 120 chip/mét 12V có giá 125.000 đồng/cuộn 5 mét. Để có đủ 21 mét, cần mua 5 cuộn:

5 cuộn × 125.000 đồng = 625.000 đồng

Tổng chiều dài nhận được là 25 mét. Khoảng 4 mét còn dư có thể giữ lại để thay thế khi một đoạn LED gặp sự cố.

LED DOSLE sử dụng điện áp DC 12V, công suất 10W/mét và bản mạch rộng 8mm. Khi chọn thanh nhôm, cần kiểm tra kích thước lòng thanh phù hợp với bản LED.

Chi phí thanh nhôm cho 21 bậc

Có thể sử dụng thanh nhôm mã 509, 601 hoặc 508 tùy theo phương án lắp âm, lắp nổi và vị trí đặt đèn.

Với đơn giá 17.000 đồng/mét, chi phí 21 mét thanh nhôm là:

21m × 17.000 đồng = 357.000 đồng

Khách hàng có thể tham khảo thêm nhóm thanh nhôm đèn LED định hình để lựa chọn kiểu lắp phù hợp với cầu thang gỗ, đá hoặc bê tông.

Khi lắp đặt, mặt tán quang phải hướng ra ngoài và không bị gỗ, đá hoặc vật liệu hoàn thiện che mất. Thanh nhôm vừa giúp cố định LED, vừa hỗ trợ tản nhiệt và tạo đường sáng gọn hơn.

Chi phí nguồn 12V–33A

Nguồn 12V–33A có giá 215.000 đồng và công suất danh định:

12V × 33A = 396W

Nếu dùng 21 mét LED, tổng công suất tải là:

21m × 10W/m = 210W

Công suất nguồn tối thiểu khi dự phòng thêm 20%:

210W × 1,2 = 252W

Như vậy, nguồn 12V–33A công suất 396W đủ cấp cho 21 mét LED và vẫn còn khoảng dự phòng. Người dùng có thể xem thêm nhóm nguồn DC cho đèn LED khi cần lựa chọn nguồn theo công suất thực tế.

Nguồn, LED và mạch cảm biến phải cùng sử dụng điện áp 12V. Không được cấp trực tiếp điện 220V vào mạch cảm biến hoặc LED dây.

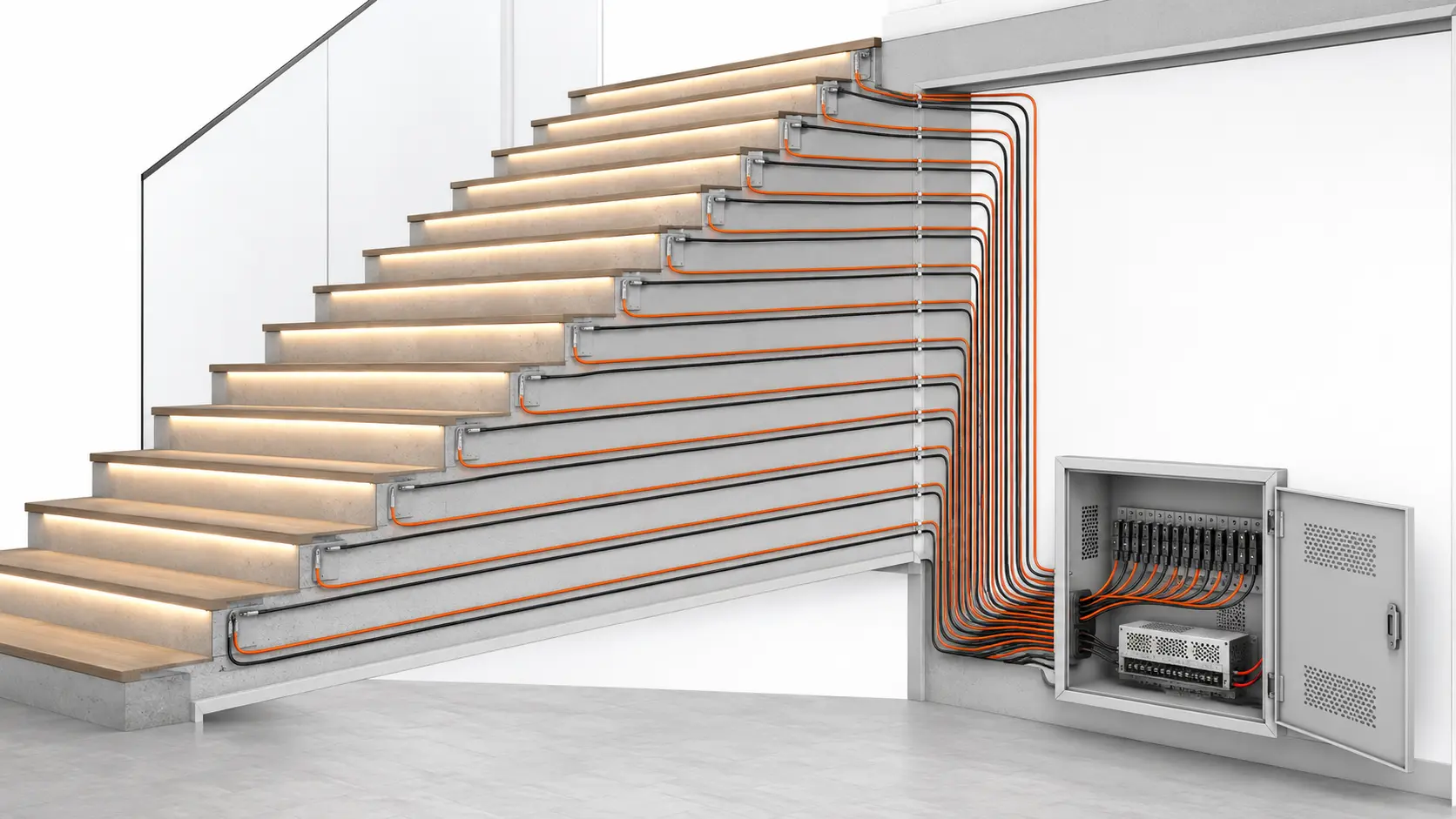

Vì sao phải kéo dây riêng từ mỗi bậc về hộp kỹ thuật?

Đây là phần dễ bị bỏ sót khi dự toán.

Hệ thống đèn cầu thang chạy tuần tự cần điều khiển riêng từng bậc. Vì vậy, mỗi đoạn LED phải có một đường dây kéo về cổng tương ứng trên bộ điều khiển. Không thể đấu nối tiếp toàn bộ 21 bậc giống hệ đèn LED bật sáng cùng lúc.

Cách đi dây cơ bản như sau:

• LED bậc 1 kéo về cổng số 1;
• LED bậc 2 kéo về cổng số 2;
• Tiếp tục theo đúng thứ tự;
• LED bậc 21 kéo về cổng số 21;
• Hai mắt cảm biến có đường dây riêng kéo về mạch.

Dây từ các bậc nằm gần hộp kỹ thuật sẽ ngắn. Những bậc ở xa cần đường dây dài hơn. Vì vậy, tổng chiều dài dây không thể chỉ tính bằng chiều dài cầu thang hoặc lấy 21 bậc nhân với một khoảng cách cố định.

Cách tính chiều dài dây cho cầu thang 21 bậc

Tổng chiều dài dây được tính bằng cách cộng khoảng cách từ từng bậc tới hộp kỹ thuật:

L tổng = L1 + L2 + L3 + … + L21

Trong đó:

• L1 là chiều dài dây từ bậc 1 về hộp kỹ thuật;
• L2 là chiều dài dây từ bậc 2 về hộp kỹ thuật;
• L21 là chiều dài dây từ bậc 21 về hộp kỹ thuật.

Sau khi tính tổng, nên cộng thêm khoảng 10–15% dự phòng cho việc luồn dây, vòng góc, đấu nối và sửa chữa.

Ví dụ dự toán chiều dài dây

Nếu hộp kỹ thuật được đặt dưới gầm cầu thang và khoảng cách trung bình từ mỗi bậc về hộp là 6–8 mét:

21 × 6m = 126m

21 × 8m = 168m

Cộng thêm 10% dự phòng, tổng chiều dài cần chuẩn bị khoảng:

• Phương án ngắn: khoảng 140 mét;
• Phương án trung bình: khoảng 185 mét.

Nếu hộp kỹ thuật nằm xa hoặc cầu thang có nhiều chiếu nghỉ, tổng chiều dài có thể vượt 200 mét.

Đây chỉ là ví dụ dự toán. Khi thi công thực tế phải đo đường dây của từng bậc, không nên chỉ đo khoảng cách theo đường thẳng.

Chi phí dây điện kéo từ 21 bậc về hộp kỹ thuật

Chi phí dây phụ thuộc vào:

• Tổng chiều dài thực tế;
• Tiết diện dây;
• Dây đơn, dây đôi hay dây nhiều lõi;
• Loại ruột đồng;
• Cách đi dây âm, đi trong ống hay đi nẹp nổi;
• Khoảng cách giữa hộp kỹ thuật và cầu thang.

Với tổng chiều dài dự kiến khoảng 140–200 mét, chi phí dây điện có thể tạm tính khoảng 700.000–1.600.000 đồng.

Khoản này chưa bao gồm ống luồn dây, nẹp che hoặc chi phí đục rãnh.

Không nên chọn dây quá nhỏ chỉ để giảm chi phí. Đường dây dài có thể gây sụt áp, khiến các bậc xa nguồn sáng yếu hoặc không đều với các bậc gần nguồn.

Chi phí hộp kỹ thuật

Hộp kỹ thuật có nhiệm vụ bảo vệ:

• Nguồn 12V–33A;
• Mạch điều khiển cầu thang;
• Các đầu dây từ 21 bậc;
• Đầu nối và cầu đấu điện;
• Dây nguồn AC 220V đầu vào.

Do có nhiều đường dây đi vào, hộp kỹ thuật phải đủ rộng để đấu nối gọn, có chỗ tản nhiệt cho nguồn và thuận tiện kiểm tra sau này.

Chi phí dự kiến cho hộp kỹ thuật và phần hoàn thiện liên quan khoảng 250.000–600.000 đồng, tùy loại hộp:

Không nên dùng hộp quá nhỏ vì dây dễ bị ép, khó tản nhiệt và rất bất tiện khi cần kiểm tra từng bậc.

Hộp nên có khe thông gió, nhưng vẫn phải ngăn bụi và tránh nước. Vị trí lắp cần tiếp cận được mà không phải tháo bậc cầu thang hoặc phá bề mặt hoàn thiện.

Chi phí hai ổ chờ lắp mắt cảm biến

Hệ thống cần hai mắt cảm biến:

• Một mắt tại đầu cầu thang;
• Một mắt tại cuối cầu thang.

Mỗi vị trí nên được chuẩn bị một ổ chờ hoặc đế âm để:

• Giữ mắt cảm biến chắc chắn;
• Giấu phần dây nối;
• Bảo vệ mối đấu;
• Tạo bề mặt hoàn thiện gọn;
• Thuận tiện tháo ra kiểm tra hoặc thay thế.

Chi phí cho hai ổ chờ, dây nối và vật tư hoàn thiện dự kiến:

Nếu công trình đang xây, nên đặt ổ chờ trước khi trát tường, ốp gỗ hoặc hoàn thiện đá. Với công trình đã hoàn thiện, việc khoan lỗ và giấu dây có thể làm tăng chi phí nhân công.

Mắt cảm biến nên đặt ở vị trí có thể nhận người bước vào cầu thang nhưng tránh hướng thẳng ra cửa, ánh nắng mạnh, nguồn nhiệt hoặc khu vực có vật chuyển động liên tục.

Chi phí đầu nối, cầu đấu và vật tư phụ

Hệ thống 21 bậc có nhiều điểm đấu nối nên cần thêm:

• Cầu đấu hoặc đầu nối dây;
• Đầu cos;
• Ống co nhiệt;
• Băng cách điện;
• Ống luồn hoặc nẹp bảo vệ dây;
• Vít và kẹp cố định;
• Dây điện AC cấp vào nguồn;
• Phụ kiện cố định thanh nhôm;
• Nhãn đánh số từng đường dây.

Chi phí cho nhóm vật tư này dự kiến khoảng 250.000–600.000 đồng.

Nên đánh số cả hai đầu của từng đường dây. Ví dụ, dây bậc 1 đánh dấu số 1 tại đoạn gần LED và đoạn gần mạch. Việc này giúp tránh đấu nhầm thứ tự và tiết kiệm thời gian khi bảo trì.

Bảng dự toán đầy đủ cho cầu thang 21 bậc

Bảng dưới đây được tính theo cấu hình mỗi bậc dùng một mét LED:

Có thể làm tròn tổng ngân sách dự kiến thành khoảng 5–8,3 triệu đồng.

Chi phí thực tế có thể thấp hơn khi dây và ổ chờ đã được chuẩn bị trong giai đoạn xây thô. Nếu cầu thang đã hoàn thiện, chưa có rãnh đi dây hoặc hộp kỹ thuật nằm xa, tổng chi phí có thể cao hơn.

Ba mức dự toán dễ hình dung

Công trình đã chừa sẵn dây và ổ cảm biến

Nếu 21 đường dây, hai ổ chờ và hộp kỹ thuật đã được chuẩn bị từ trước, chi phí chủ yếu là bộ cảm biến, LED, nguồn, thanh nhôm và công đấu nối.

Tổng chi phí có thể khoảng 3,5–5 triệu đồng, tùy số lượng vật tư có sẵn và cách lắp thanh nhôm.

Công trình đang xây và chưa đi dây

Đây là trường hợp thuận lợi để bố trí đường dây âm, ổ chờ và hộp kỹ thuật. Tổng chi phí dự kiến khoảng 5–7 triệu đồng.

Dù phải mua đầy đủ vật tư, công trình mới thường dễ thi công hơn và ít phát sinh sửa chữa bề mặt.

Cầu thang đã ốp gỗ hoặc đá

Đây là trường hợp có thể tốn nhiều nhân công nhất. Thợ phải tìm đường giấu dây, khoan hoặc phay rãnh và xử lý lại bề mặt sau khi lắp.

Tổng chi phí có thể khoảng 6,5–8,3 triệu đồng hoặc cao hơn, tùy mức độ phức tạp.

Vị trí hộp kỹ thuật ảnh hưởng thế nào đến chi phí?

Hộp kỹ thuật càng xa cầu thang thì tổng chiều dài dây càng lớn. Vì mỗi bậc phải kéo một đường dây riêng về mạch, chỉ cần tăng thêm một mét khoảng cách chung cũng có thể làm tổng dây tăng đáng kể.

Ví dụ, nếu vị trí hộp được chuyển xa thêm 2 mét:

21 đường dây × 2m = 42m dây phát sinh

Vì vậy, hộp kỹ thuật nên đặt:

• Gần khu vực cầu thang;
• Ở vị trí khô ráo;
• Có khả năng thông gió;
• Dễ mở để kiểm tra;
• Không ảnh hưởng tới thẩm mỹ;
• Có sẵn điện 220V đầu vào;
• Không bị đồ đạc che kín hoàn toàn.

Chọn đúng vị trí hộp kỹ thuật ngay từ đầu có thể tiết kiệm hàng chục mét dây và giảm đáng kể công đi dây.

Trình tự chuẩn bị khi công trình đang xây

Nếu cầu thang chưa hoàn thiện, nên triển khai theo thứ tự sau:

1. Xác định vị trí đoạn LED trên 21 bậc;
2. Chọn vị trí hộp kỹ thuật;
3. Kéo riêng 21 đường dây từ các bậc về hộp;
4. Đánh số từng dây từ 1 đến 21;
5. Chừa hai ổ lắp mắt cảm biến;
6. Kéo dây cảm biến từ hai ổ về hộp;
7. Chừa nguồn điện 220V tại hộp kỹ thuật;
8. Chuẩn bị rãnh lắp thanh nhôm;
9. Kiểm tra thông mạch trước khi trát hoặc ốp;
10. Chỉ hoàn thiện bề mặt sau khi xác nhận đủ dây.

Chuẩn bị đúng từ giai đoạn này giúp hệ thống đẹp hơn, dễ đấu nối và ít phát sinh chi phí.

Các lỗi dự toán thường gặp

Chỉ tính 21 mét dây điện

21 mét là chiều dài LED và thanh nhôm, không phải chiều dài dây dẫn. Do mỗi bậc phải kéo dây riêng về hộp kỹ thuật, tổng chiều dài dây có thể lên tới 140–200 mét hoặc hơn.

Không chừa hộp đủ rộng

Một nguồn 12V–33A, mạch điều khiển và 21 đường dây cần nhiều không gian hơn một hộp điện thông thường. Hộp quá nhỏ sẽ khó đấu nối và khó bảo trì.

Quên hai ổ chờ cảm biến

Nếu không chừa ổ từ trước, mắt cảm biến có thể phải lắp nổi, để lộ dây hoặc phát sinh công khoan sau khi tường đã hoàn thiện.

Đặt hộp kỹ thuật quá xa

Khoảng cách càng xa làm tăng lượng dây, sụt áp và thời gian thi công. Hộp nên đặt gần cầu thang nhưng vẫn dễ mở và đủ thông thoáng.

Đóng kín bề mặt trước khi chạy thử

Cần chạy thử đủ 21 bậc, kiểm tra hai mắt cảm biến và hiệu ứng lên xuống trước khi đóng gỗ, ốp đá hoặc che hộp kỹ thuật.

Nên chọn màu ánh sáng nào?

LED DOSLE 120 chip/mét có các lựa chọn 3000K, 4000K và 6000K:

• 3000K: ánh sáng vàng ấm, hợp với cầu thang gỗ;
• 4000K: ánh sáng trung tính, dễ quan sát và phù hợp nhiều không gian;
• 6000K: ánh sáng trắng, rõ nhưng có thể tạo cảm giác lạnh.

Đối với nhà ở, ánh sáng 3000K hoặc 4000K thường dễ sử dụng hơn. Toàn bộ 21 bậc nên dùng cùng một nhiệt độ màu để đường sáng đồng đều.

Câu hỏi thường gặp

Cầu thang 21 bậc có dùng được mạch 32 bậc không?

Có. Mạch có thể cài đặt hoạt động với 21 đầu ra. Không bắt buộc phải sử dụng đủ 32 cổng.

Vì sao không đấu chung 21 đoạn LED?

Nếu đấu chung, toàn bộ cầu thang chỉ có thể bật hoặc tắt cùng lúc. Muốn đèn sáng tuần tự theo từng bậc, mỗi đoạn LED phải được nối về một cổng điều khiển riêng.

21 bậc cần khoảng bao nhiêu mét dây?

Nếu hộp kỹ thuật đặt gần cầu thang, tổng chiều dài thường có thể nằm trong khoảng 140–200 mét sau khi cộng phần dự phòng. Cần đo từng đường dây để có kết quả chính xác.

Nguồn 12V–33A có đủ không?

Có. Nguồn có công suất danh định 396W, trong khi 21 mét LED 10W/m tiêu thụ khoảng 210W. Nguồn đáp ứng được tải và vẫn còn công suất dự phòng.

Vật tư chính hết bao nhiêu?

Bộ cảm biến, 5 cuộn LED, nguồn và 21 mét thanh nhôm có tổng giá:

425.000 + 625.000 + 215.000 + 357.000 = 1.622.000 đồng

Tổng vật tư đầy đủ khoảng bao nhiêu?

Sau khi cộng dây điện, hộp kỹ thuật, ổ chờ cảm biến và phụ kiện, tổng vật tư dự kiến khoảng 3–4,8 triệu đồng.

Tổng chi phí lắp đặt hoàn thiện khoảng bao nhiêu?

Sau khi cộng nhân công, tổng ngân sách tham khảo khoảng 5–8,3 triệu đồng. Muốn báo giá sát thực tế cần biết vị trí hộp kỹ thuật, kích thước cầu thang và phương án đi dây.

Kết luận

Đối với cầu thang 21 bậc, riêng bộ cảm biến, LED dây, nguồn và thanh nhôm có chi phí khoảng 1.622.000 đồng. Tuy nhiên, đây chưa phải toàn bộ chi phí của hệ thống.

Phần dây kéo riêng từ 21 bậc về hộp kỹ thuật có thể cần khoảng 140–200 mét. Ngoài ra còn phải chuẩn bị hộp chứa nguồn và mạch, hai ổ chờ lắp mắt cảm biến, dây cảm biến, cầu đấu và vật tư bảo vệ dây. Khi tính đầy đủ, tổng vật tư dự kiến khoảng 2.972.000–4.832.000 đồng; tổng chi phí hoàn thiện khoảng 4.972.000–8.332.000 đồng.

Để MIULED tính đúng số lượng vật tư, khách hàng nên cung cấp:

• Ảnh tổng thể cầu thang;
• Tổng số bậc;
• Chiều rộng mỗi bậc;
• Vị trí dự kiến đặt hộp kỹ thuật;
• Khoảng cách từ hộp tới đầu và cuối cầu thang;
• Công trình đang xây mới hay đã hoàn thiện;
• Vị trí dự kiến lắp hai mắt cảm biến.

Các thông tin này giúp tính gần đúng tổng chiều dài dây, lựa chọn kích thước hộp kỹ thuật và hạn chế phát sinh khi thi công.
